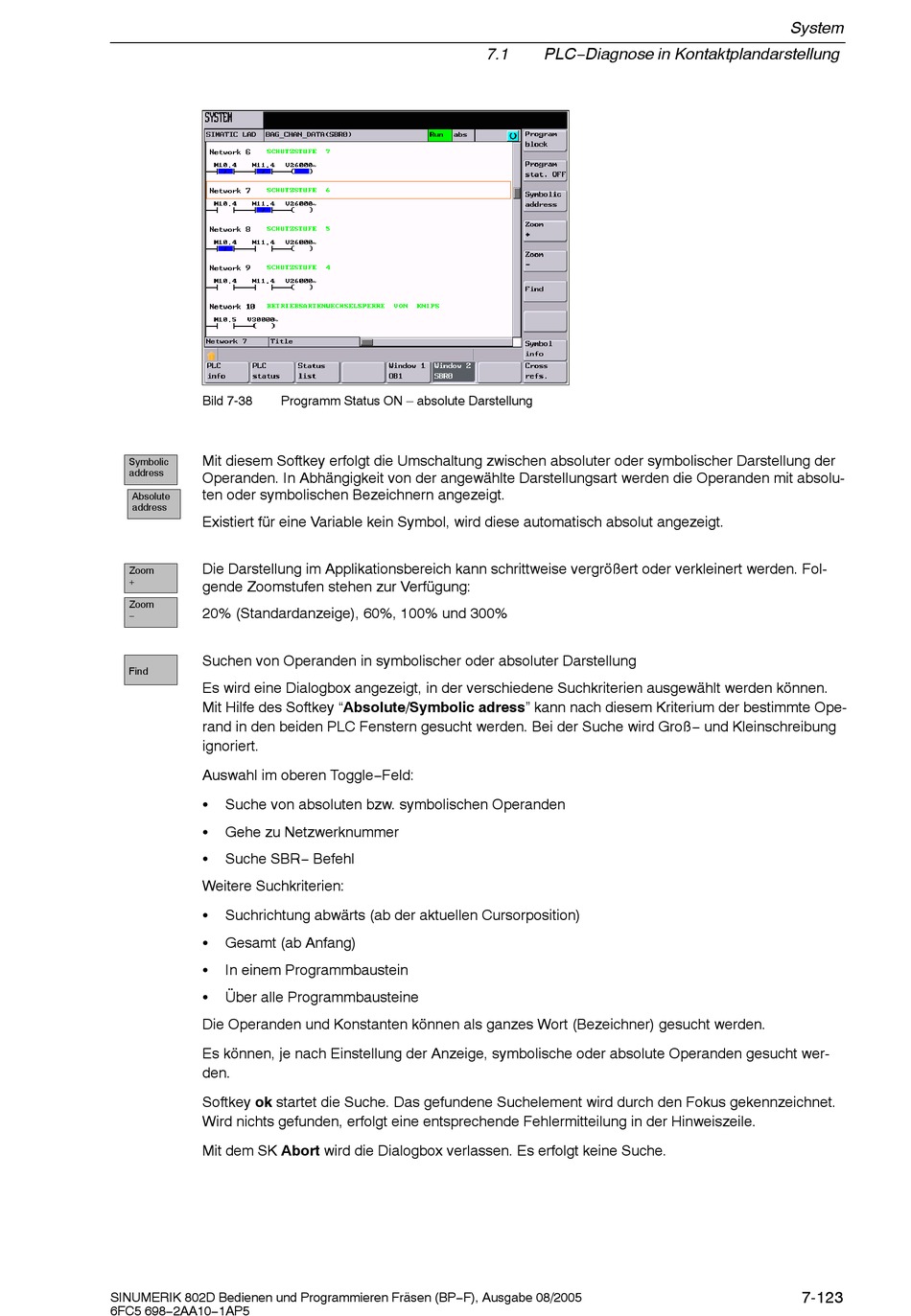

Bild 7-38 Programm Status ON – absolute Darstellung
Mit diesem Softkey erfolgt die Umschaltung zwischen absoluter oder symbolischer Darstellung der
Symbolic
address
Operanden. In Abhängigkeit von der angewählte Darstellungsart werden die Operanden mit absolu-
ten oder symbolischen Bezeichnern angezeigt.
Absolute
address
Existiert für eine Variable kein Symbol, wird diese automatisch absolut angezeigt.
Die Darstellung im Applikationsbereich kann schrittweise vergrößert oder verkleinert werden. Fol-
Zoom
+
gende Zoomstufen stehen zur Verfügung:
Zoom
20% (Standardanzeige), 60%, 100% und 300%
−
Suchen von Operanden in symbolischer oder absoluter Darstellung
Find
Es wird eine Dialogbox angezeigt, in der verschiedene Suchkriterien ausgewählt werden können.
Mit Hilfe des Softkey "Absolute/Symbolic adress" kann nach diesem Kriterium der bestimmte Ope-
rand in den beiden PLC Fenstern gesucht werden. Bei der Suche wird Groß− und Kleinschreibung
ignoriert.
Auswahl im oberen Toggle−Feld:
S Suche von absoluten bzw. symbolischen Operanden
S Gehe zu Netzwerknummer
S Suche SBR− Befehl
Weitere Suchkriterien:
S Suchrichtung abwärts (ab der aktuellen Cursorposition)
Gesamt (ab Anfang)
S
S In einem Programmbaustein
Über alle Programmbausteine
S
Die Operanden und Konstanten können als ganzes Wort (Bezeichner) gesucht werden.
Es können, je nach Einstellung der Anzeige, symbolische oder absolute Operanden gesucht wer-
den.
Softkey ok startet die Suche. Das gefundene Suchelement wird durch den Fokus gekennzeichnet.
Wird nichts gefunden, erfolgt eine entsprechende Fehlermitteilung in der Hinweiszeile.
Mit dem SK Abort wird die Dialogbox verlassen. Es erfolgt keine Suche.
SINUMERIK 802D Bedienen und Programmieren Fräsen (BP−F), Ausgabe 08/2005
6FC5 698−2AA10−1AP5
7.1 PLC−Diagnose in Kontaktplandarstellung
