Zyklen
9.6 Fräszyklen
Z

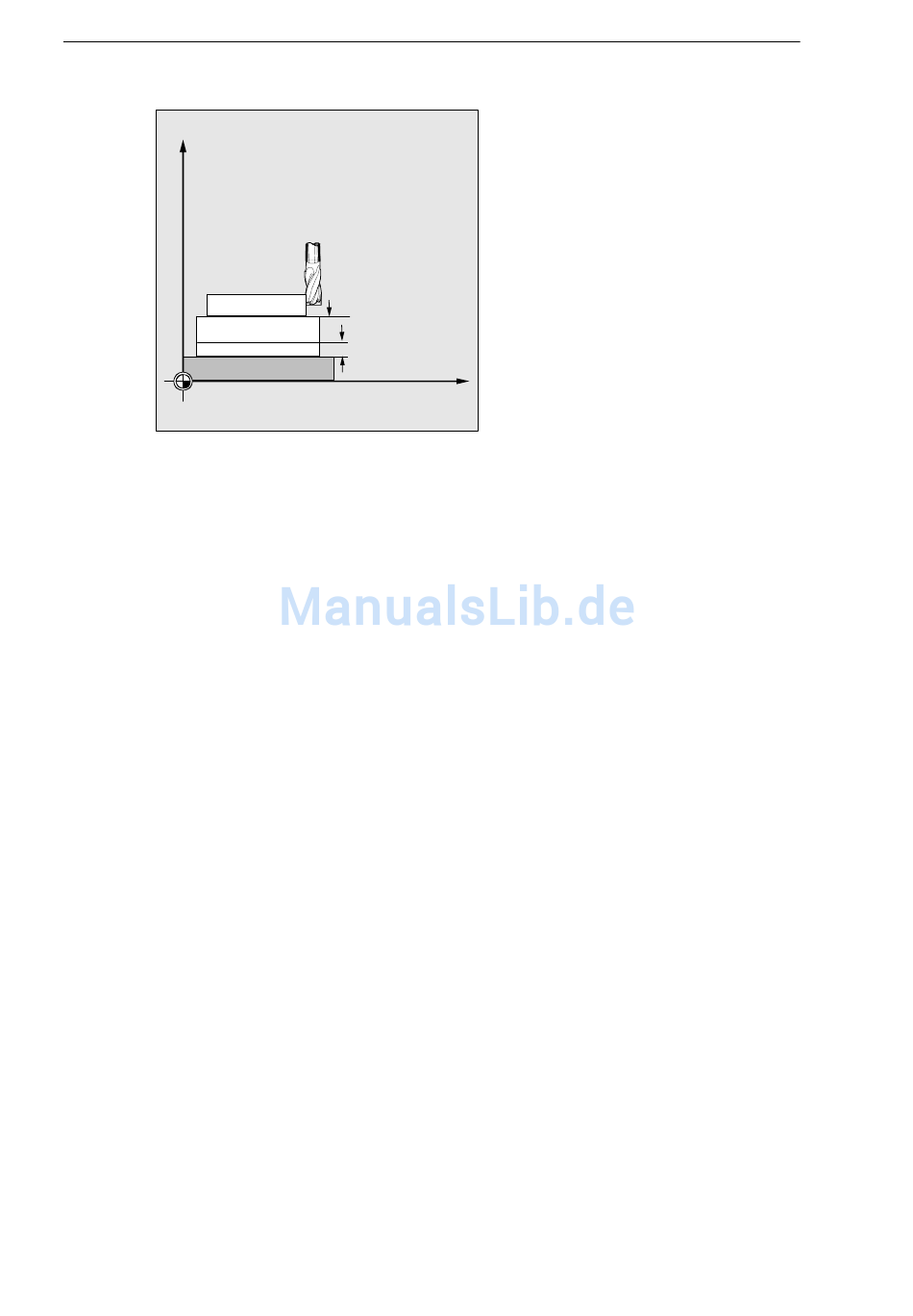

Bild 9-40
_KNAME (Name)
Die Kontur, die gefräst werden soll, wird komplett in einem Unterprogramm programmiert. Mit
_KNAME wird der Name des Konturunterprogramms festgelegt.
1. Die Kontur kann als Unterprogramm definiert werden:
_KNAME=Name des Unterprogramms
Für den Namen des Konturunterprogramms gelten alle in der Programmieranleitung be-
schriebenen Namenskonventionen.
Eingabe:
− Das Unterprogramm ist schon vorhanden −−> Namen eingeben, weiter
− Das Unterprogramm ist noch nicht vorhanden −−> Namen eingeben und Softkey
"new file" drücken. Es wird ein Programm (Hauptprogramm) mit dem eingegebenen
Namen angelegt und in den Kontureditor gesprungen.
Die Eingabe wird mit dem Softkey "Technol. mask" beendet und in die Zyklenunterstüt-
zungsmaske zurückgegangen.
2. Die Kontur kann auch ein Abschnitt des aufrufenden Programms sein:
_KNAME=Name des Anfangslabels : Name des Endlabels
Eingabe:
− Kontur ist schon beschrieben −−> Name des Anfangslabels : Name des Endlabels
eigeben
− Kontur ist noch nicht beschrieben −−> Name des Anfangslabels eingeben und Softkey
"contour append" drücken.
Es werden Anfangs− und Endlabel aus dem eingegebenen Namen automatisch er-
zeugt und in den Kontureditor gesprungen.
Die Eingabe wird mit dem Softkey "Technol. mask" beendet und in die Zyklenunterstüt-
zungsmaske zurückgegangen.
9-300
Referenzebene _RFP
Schlichtaufmaß Tiefe _FALD
Endmaß Tiefe _DP
X
