Flex-Geko
6.7

Elektrischer Anschluss mit MATRIX

6.7.1 Anschluss der Netzspannung für den Regler
PE
PE
L
L
2
N
N
PE
PE
L
L
3
N
N
4

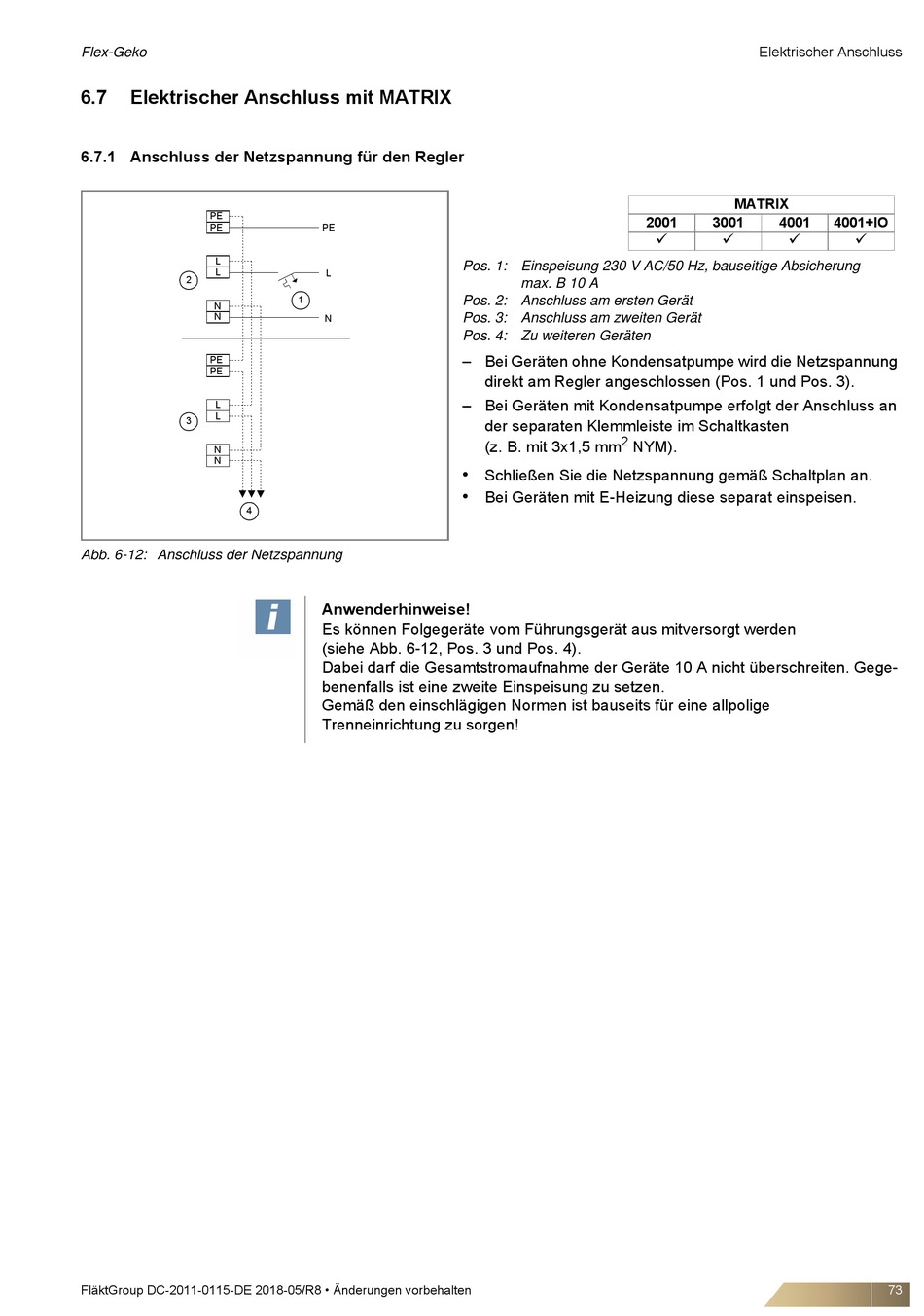

Abb. 6-12: Anschluss der Netzspannung
FläktGroup DC-2011-0115-DE 2018-05/R8 • Änderungen vorbehalten
PE
Pos. 1: Einspeisung 230 V AC/50 Hz, bauseitige Absicherung
L
1 Pos. 2: Anschluss am ersten Gerät
Pos. 3: Anschluss am zweiten Gerät
N
Pos. 4: Zu weiteren Geräten
– Bei Geräten ohne Kondensatpumpe wird die Netzspannung
– Bei Geräten mit Kondensatpumpe erfolgt der Anschluss an
•
•
Anwenderhinweise!
Es können Folgegeräte vom Führungsgerät aus mitversorgt werden
(siehe Abb. 6-12, Pos. 3 und Pos. 4).
Dabei darf die Gesamtstromaufnahme der Geräte 10 A nicht überschreiten. Gege-
benenfalls ist eine zweite Einspeisung zu setzen.
Gemäß den einschlägigen Normen ist bauseits für eine allpolige
Trenneinrichtung zu sorgen!
2001

max. B 10 A
direkt am Regler angeschlossen (Pos. 1 und Pos. 3).
der separaten Klemmleiste im Schaltkasten
2
(z. B. mit 3x1,5 mm NYM).
Schließen Sie die Netzspannung gemäß Schaltplan an.
Bei Geräten mit E-Heizung diese separat einspeisen.
Elektrischer Anschluss
MATRIX
3001 4001 4001+IO
  
73
