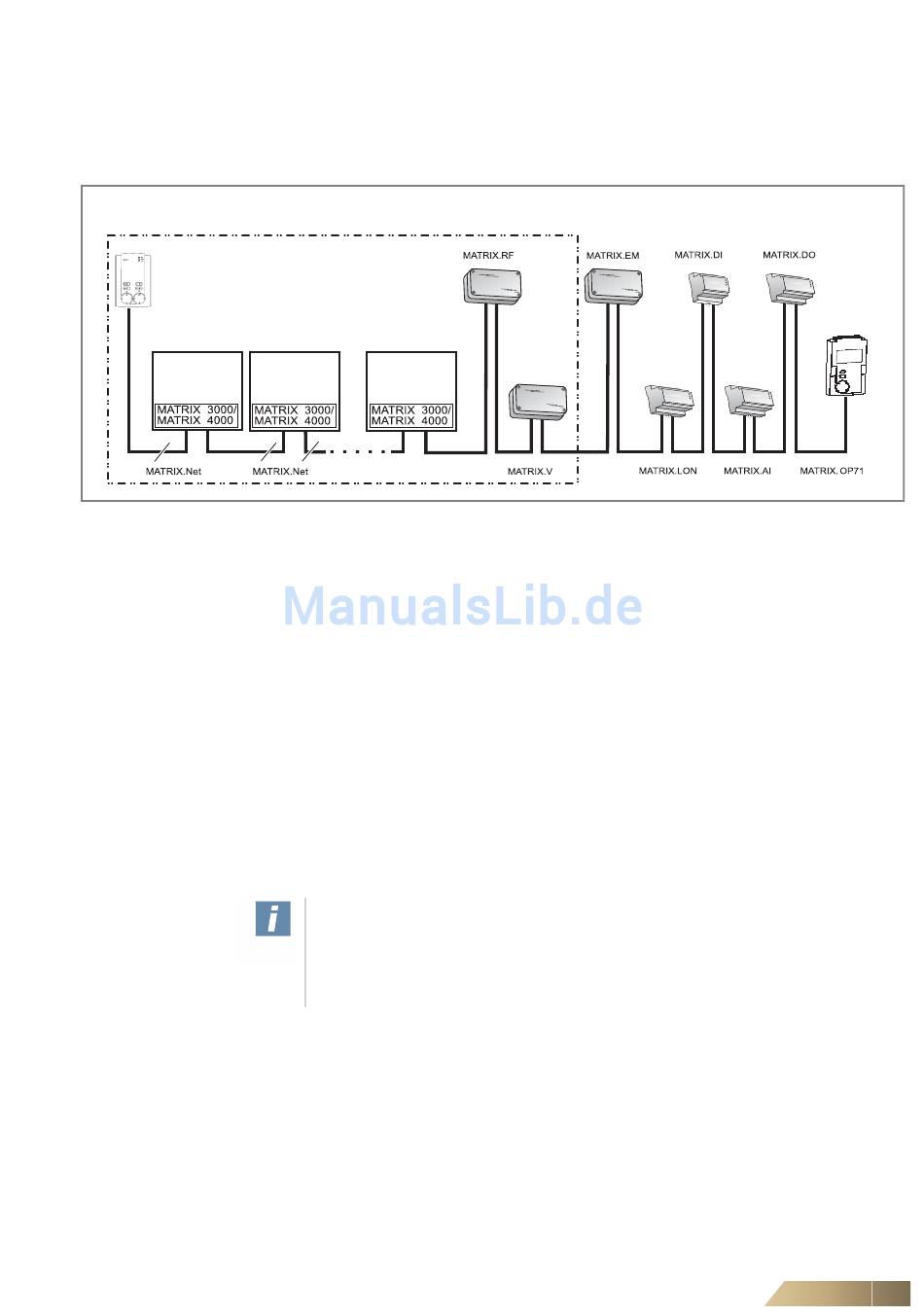

Abb. 6-33: Gruppenstruktur einer Kombination der Reglertypen MATRIX 3000 und MATRIX 4000
FläktGroup DC-2011-0115-DE 2018-05/R8 • Änderungen vorbehalten
Gruppenstruktur beim System MATRIX 3000 und/oder MATRIX 4000
Mit den Systemen MATRIX 3000 und MATRIX 4000 kann eine Gruppe gebildet wer-
den. Die Abb. 6-33 zeigt exemplarisch ein Netzwerk aus Bediengerät, MATRIX 3000,
MATRIX 4000 und verschiedenen Globalen Modulen.
Gerät 2 Gerät 16
Die Anordnung und Kombination der Regler/Geräte ist absolut beliebig.
Es können aber auch ausschließlich MATRIX 3000 oder ausschließlich MATRIX 4000
Regler verwendet werden.
Wir empfehlen die Anordnung des Bediengerätes als erste Komponente einer Gruppe.
Die Vergabe der Gruppenadresse erfolgt:
– über den Schalter für Gruppenadresse am Bediengerät – vergleichen Sie dazu in
der Betriebsanleitung „MATRIX Bediengeräte" das Kapitel „Inbetriebnahme und
Test"
– auf der Platine des Reglers MATRIX 3000/4000 – vergleichen Sie dazu die
Betriebsanleitung des Gerätes.
Die Zuordnung der Daten des Moduls MATRIX.LON erfolgt über die L
figuration.
Die Zuordnung der Module MATRIX.V, MATRIX.RF und MATRIX.EM zu dieser
Gruppe erfolgt über den Schalter für die Gruppenadresse – vergleichen Sie dazu das
jeweilige Kapitel „Inbetriebnahme und Test" in dieser Betriebsanleitung bzw. der
Betriebsanleitung für „MATRIX - Globale Module"..
Anwenderhinweise!
Die Kombination von Geräten mit MATRIX 3000 und Geräten mit MATRIX 2000 ist
in diesem Gruppenaufbau zulässig –
Eine Kombination von Geräten mit MATRIX 4000 und Geräten mit MATRIX 2000 ist
nicht möglich.
Gruppe
Elektrischer Anschluss
Netzwerk
®
-seitige Kon-
