Hydraulischer Anschluss
5.5.2 Mediumanschlüsse 2-Leiter-System (Kühlen mit Kältemittel)
Ohne Expansionsventil
Wandgerät

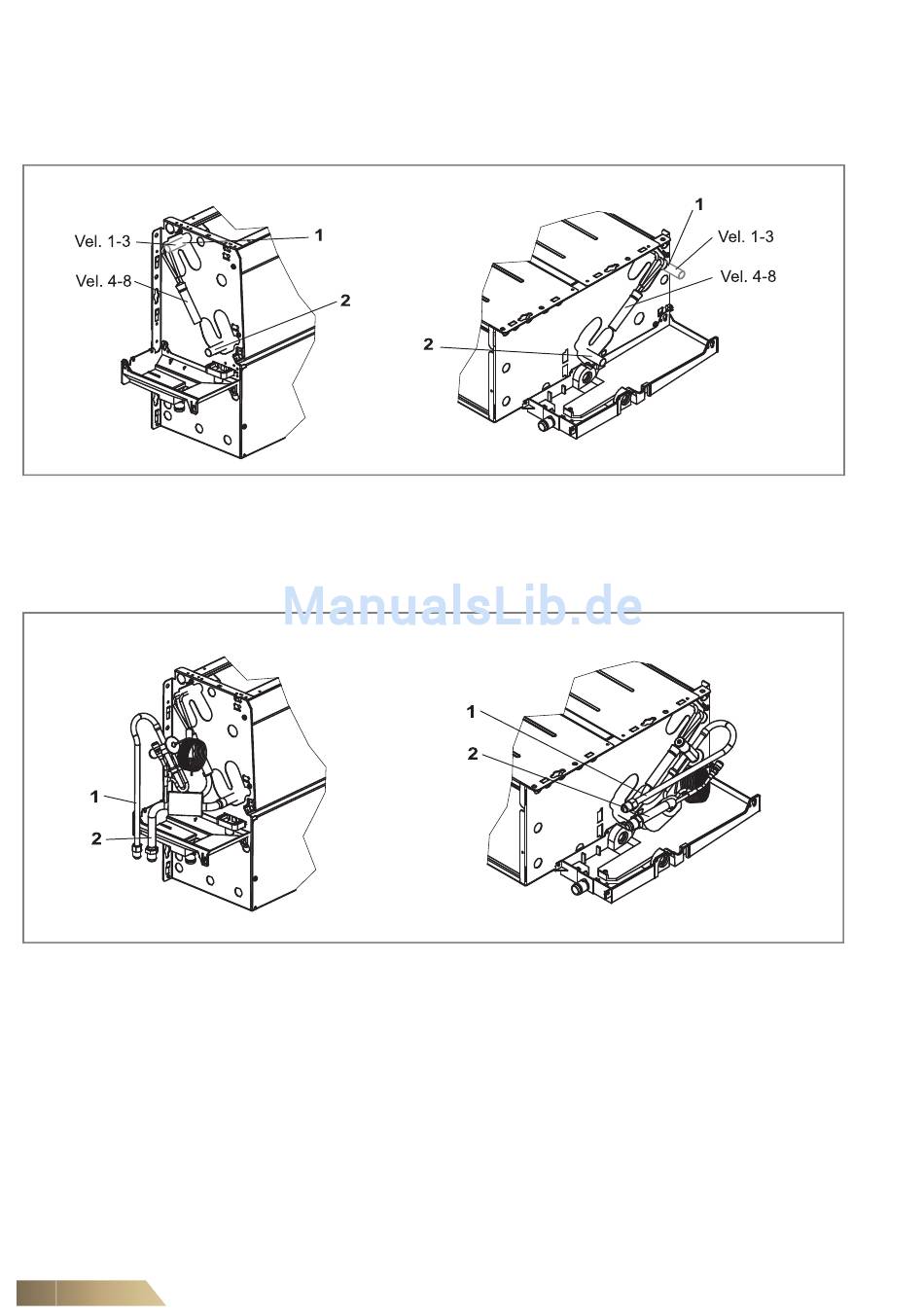

Abb. 5-14: Wand- und Deckengerät, 2-Leiter-System, ohne Expansionsventil, Kältemittelanschlüsse
Pos. 1: Flüssigkeits-Anschluss
Pos. 2: Sauggas-Anschluss
Mit Expansionsventil
Wandgerät
Abb. 5-15: Wand- und Deckengerät, 2-Leiter-System, mit Expansionsventil, Kältemittelanschlüsse
Pos. 1: Flüssigkeits-Anschluss
Pos. 2: Sauggas-Anschluss
52
Deckengerät
Deckengerät
