4.11 Geräteverkleidung montieren
Wand
Decke

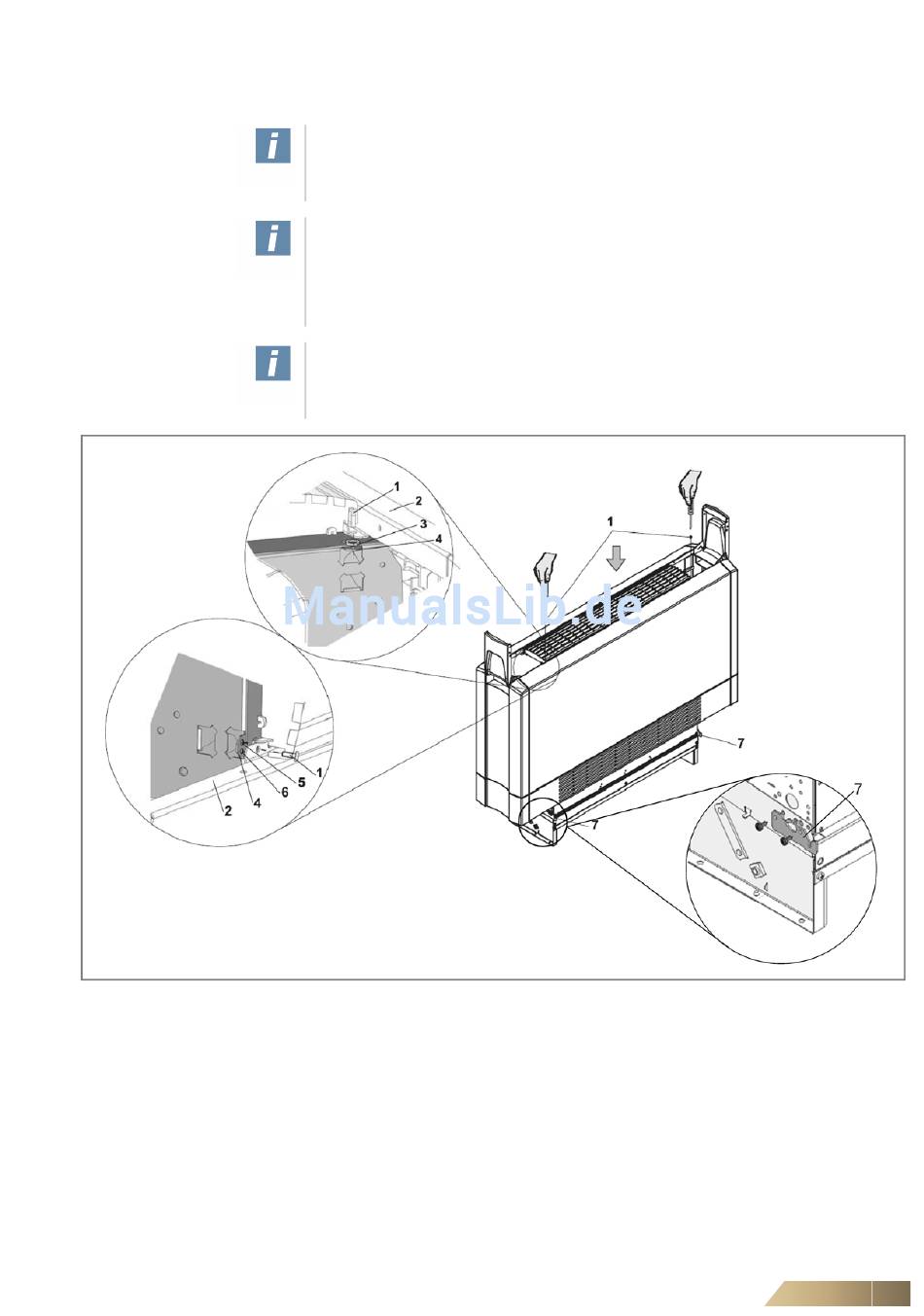

Abb. 4-14: Montage Verkleidung
Pos. 1: Befestigungsschraube
Pos. 2: Verkleidung
Pos. 3: Distanzring
FläktGroup DC-2011-0115-DE 2018-05/R8 • Änderungen vorbehalten
Anwenderhinweise!
Montieren Sie die Geräteverkleidung noch nicht, wenn noch weitere Montage- oder
Inbetriebnahmearbeiten vorgenommen werden müssen.
Anwenderhinweise!
Bei Geräten mit getrennt gelieferter Verkleidung oder bei Geräten, die nachträglich
mit einer Verkleidung ausgerüstet werden, sind die Befestigungshaken
(s. Abb. 4-14, Pos. 7) der Verkleidung lose beigelegt und müssen bauseits montiert
werden.
Anwenderhinweise!
Die Montage mit 5 mm Neigung bei Kühlgeräten kann bei der Montage der Geräte-
verkleidung optisch ausgeglichen werden.
Pos. 4: Grundgerät
Pos. 5: Obere Befestigungsbohrung
•
Befestigen Sie ggf. die lose beiliegenden Haken mit je 2 Schrauben.
•
Hängen Sie die Geräteverkleidung in die am Gerät befestigten Haken ein.
•
Befestigen Sie die Geräteverkleidung mit 2 Schrauben.
Pos. 6: Untere Befestigungsbohrung
Pos. 7: Haken
