Flex-Geko
6.12 Elektrischer Anschluss für EC-Ventilator mit FläktGroup Kleinschaltern CET.ACEC

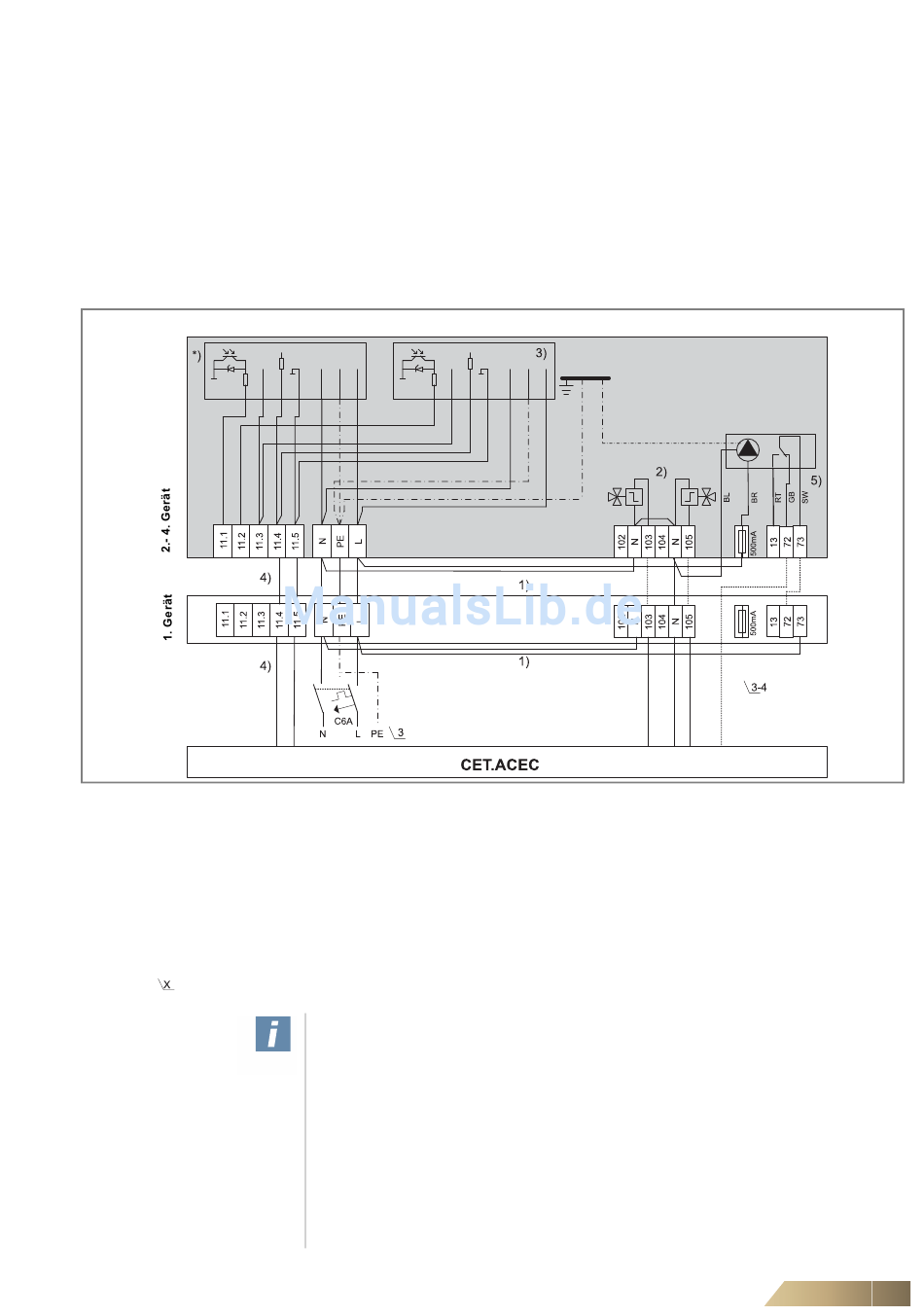

Abb. 6-80: Anschlussklemmen
1)
N-Brücken sind bauseits zu setzen
2)
Ventile anschließen, wenn in der Geräteausrüstung vorhanden. Sonst nur Ventilatorsteuerung.
Bei einem 4-Leiter-System ist das Heizventil an Klemme 105, das Kühlventil an Klemme 103 anzuschließen.
Bei einem 2-Leiter-System mit der Funktion „nur Heizen" ist das Heizventil an Klemme 105 anzuschließen. Für alle
anderen 2-Leiter-Systeme ist das Ventil an Klemme 103 anzuschließen.
Gestrichelte Leitungen sind nur bei Ventilausrüstung anzuschließen.
3)
Zweiter Ventilator abhängig von der Gerätebaugröße.
4)
Steuerleitung Ventilator; z.B. JY(St)Y
5)
Kondensatpumpe ist optional
*)
Die im hellgrau hinterlegten Bereich dargestellten Anschlüsse sind bereits werkseitig erfolgt.
Die Darstellung an dieser Stelle dient lediglich der besseren Veranschaulichung der Schaltung.
Aderanzahl der Leitung: z. B.: 5 x 1,5 mm² NYM
FläktGroup DC-2011-0115-DE 2018-05/R8 • Änderungen vorbehalten
Eine einfache Steuerung und Regelung der Flex-Gekos kann über die Schalter
CET.ACEC erfolgen.
Je nach Geräteausführung sind folgende Betriebsarten möglich:
– Betriebsart Nur Heizen (2-Leiter-System)
– Betriebsart Nur Kühlen (2-Leiter-System)
– Betriebsart Heizen oder Kühlen (2-Leiter-System)
– Betriebsart Heizen und Kühlen (4-Leiter-System)
Der Anschluss der Kleinschalter erfolgt an der werkseitig montierten Klemmleiste.
Diese befindet sich im Klemmenkasten, der gegenüber der Mediumanschlussseite am
Grundgehäuse montiert ist (siehe Abb. 6-1).
Gerät mit Klemmleiste
Anwenderhinweise!
Bevor Sie mit dem Anschluss beginnen, prüfen Sie den Bestellschlüssel der elektri-
schen Ausrüstung des Gerätes mit dem Schaltplan auf Übereinstimmung. Die
N-Brücken ist immer am letzten Gerät zu setzen.
Für den Fall einer Ventilatormotorstörung sowie muss bauseitig sichergestellt
werden, dass bei Auslösen das Kühlventil schließt. Die Anschlussklemmen für die
Störmeldung sind dem Geräteanschlussplan zu entnehmen. Die nach den einschlä-
gigen Normen notwendige allpolige Abschaltung ist bauseits zu setzen.
Die Störmeldeausgänge dürfen maximal mit einem Strom von 10mA und einer
Spannung von 30V beaufschlagt werden. Im störungsfreien Zustand ist der Aus-
gangstransistor geschlossen (E,C-Strecke). Gemäß den einschlägigen Normen ist
bauseits für eine allpolige Trenneinrichtung zu sorgen. Bei Einsatz eines FI-Schutz-
schalters sind allstromsensitive Typen (Typ B) zu verwenden.
•
Schließen Sie nur nach dem gerätespezifischen Schaltplan an.
Elektrischer Anschluss
99
