6.10.4 Betriebsart Nur Kühlen (2-Leiter-System)
Gerät mit Klemmleiste

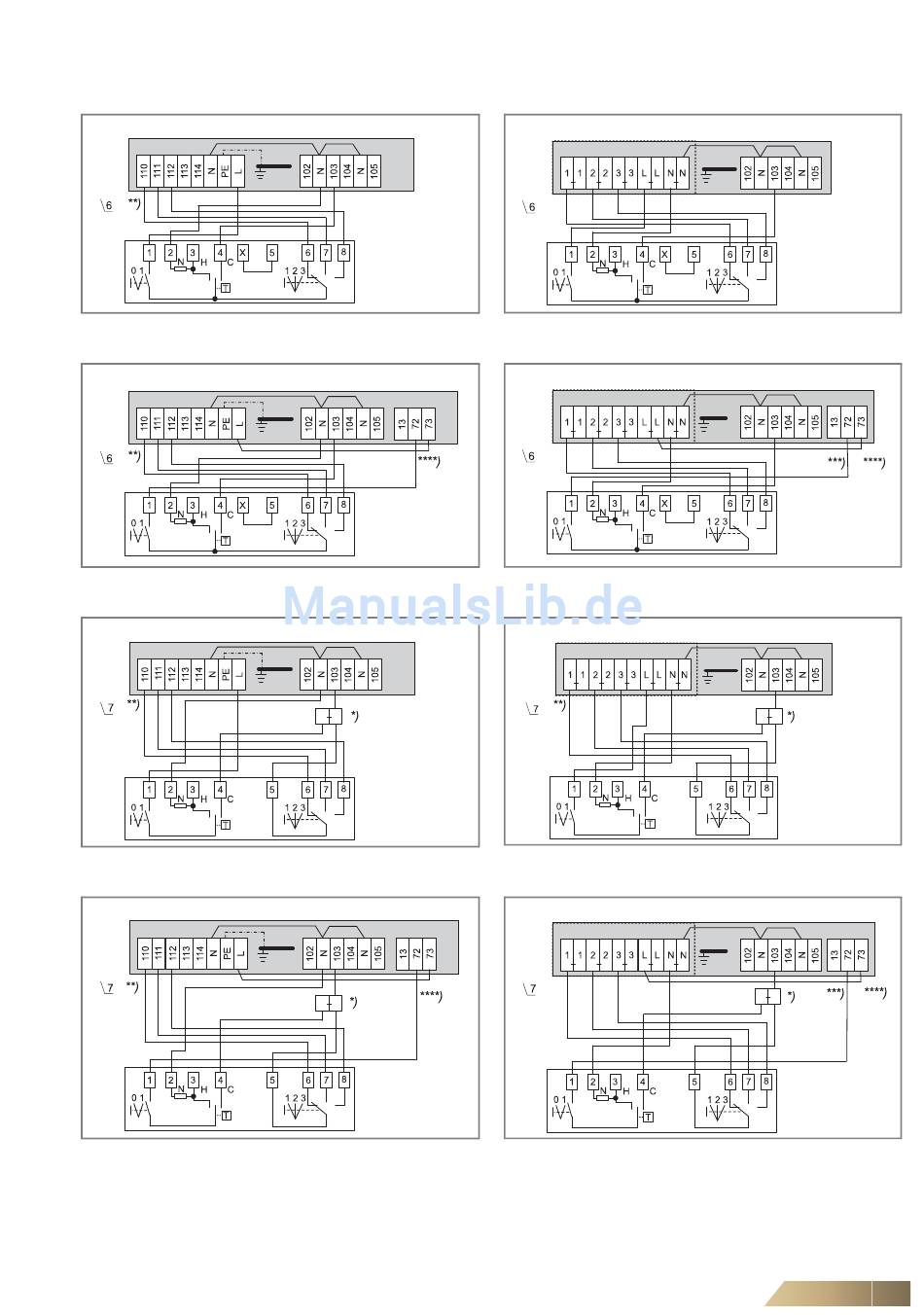

Abb. 6-45: Ventilatordauerbetrieb und Ventilansteuerung
(Gerät mit Klemmleiste)
Gerät mit Klemmleiste und Kondensatpumpe
Abb. 6-47: Ventilatordauerbetrieb und Ventilansteuerung
(Gerät mit Klemmleiste und Kondensatpumpe)
Gerät mit Klemmleiste
Abb. 6-49: Ventilator- und Ventilansteuerung
(Gerät mit Klemmleiste)
Gerät mit Klemmleiste und Kondensatpumpe
Abb. 6-51: Ventilator- und Ventilansteuerung
(Gerät mit Klemmleiste und Kondensatpumpe)
*) Stützpunktklemmen müssen bauseits gesetzt werden.
**) Ansteuerung Ventilator (Klemmenbelegung abhängig von gewählte Drehzahlkombination siehe Schaftplan im Elektroschaltkasten.
***) Meldekontakt Kondensatpumpenstörung (Verdrahtung an weitere Geräte siehe Schaltplan Kapitel 6.10.1).
****) Bei ein Kondensatpumpenstörung wird der Schalter spannungslos geschaltet.
FläktGroup DC-2011-0115-DE 2018-05/R8 • Änderungen vorbehalten
CMT2D
Abb. 6-46: Ventilatordauerbetrieb und Ventilansteuerung
CMT2D
Abb. 6-48: Ventilatordauerbetrieb und Ventilansteuerung
CMT2Z
Abb. 6-50: Ventilator- und Ventilansteuerung
CMT2Z
Abb. 6-52: Ventilator- und Ventilansteuerung
Elektrischer Anschluss
Gerät mit Relaisplatine
(Gerät mit Relaisplatine)
Gerät mit Relaisplatine und Kondensatpumpe
(Gerät mit Relaisplatine und Kondensatpumpe)
Gerät mit Relaisplatine
(Gerät mit Relaisplatine)
Gerät mit Relaisplatine und Kondensatpumpe
(Gerät mit Relaisplatine und Kondensatpumpe)
CMT2D
CMT2D
CMT2Z
CMT2Z
