Hydraulischer Anschluss
5.5.4 Mediumanschlüsse 4-Leiter-System (Kühlen mit Kältemittel, Heizen mit Warmwasser)
Ohne Expansionsventil/mit 2-Wege-Heizventil
Wandgerät

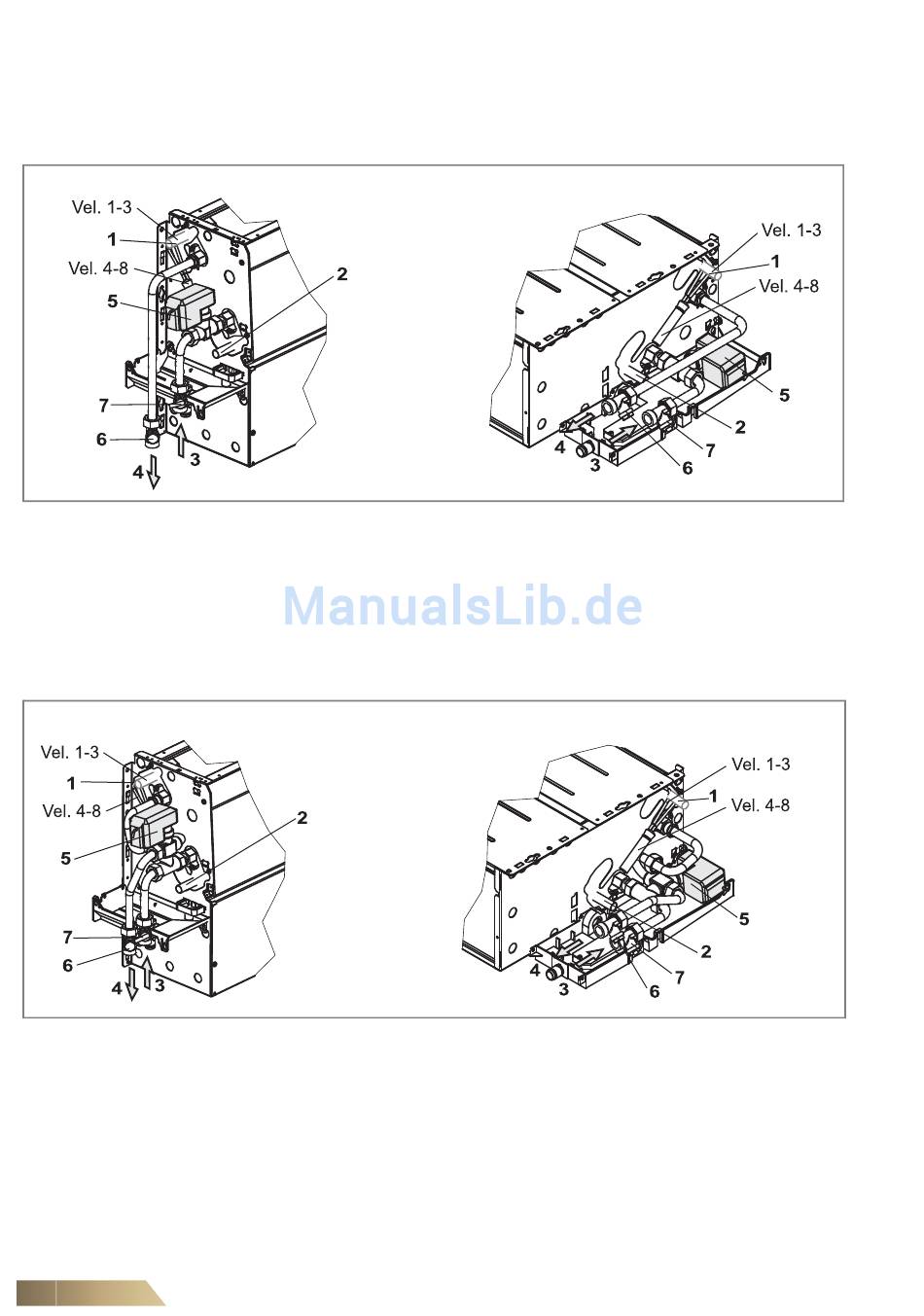

Abb. 5-18: Wand- und Deckengerät, 4-Leiter-System, ohne Expansionsventil, mit 2-Wege-Heizventil, Kältemittel- und Heizkreisan-
schlüsse
Pos. 1: Flüssigkeits-Anschluss
Pos. 2: Sauggas-Anschluss
Pos. 3: Vorlauf Heizkreis
Ohne Expansionsventil/mit 3-Wege-Heizventil
Wandgerät
Abb. 5-19: Wand- und Deckengerät, 4-Leiter-System, ohne Expansionsventil, mit 3-Wege-Heizventil, Kältemittel- und Heizkreisan-
schlüsse
Pos. 1: Flüssigkeits-Anschluss
Pos. 2: Sauggas-Anschluss
Pos. 3: Vorlauf Heizkreis
54
Deckengerät
Pos. 4: Rücklauf Heizkreis
Pos. 5: Ventilstellantrieb
Pos. 6: Absperrventil (optional)
Pos. 7: Kugelhahn (optional)
Deckengerät
Pos. 4: Rücklauf Heizkreis
Pos. 5: Ventilstellantrieb
Pos. 6: Absperrventil (optional)
Pos. 7: Kugelhahn (optional)
