Elektrischer Anschluss

6.12.1 Betriebsart Nur Heizen (2-Leiter-System)

2.-4. Gerät
1. Gerät
CET.ACEC

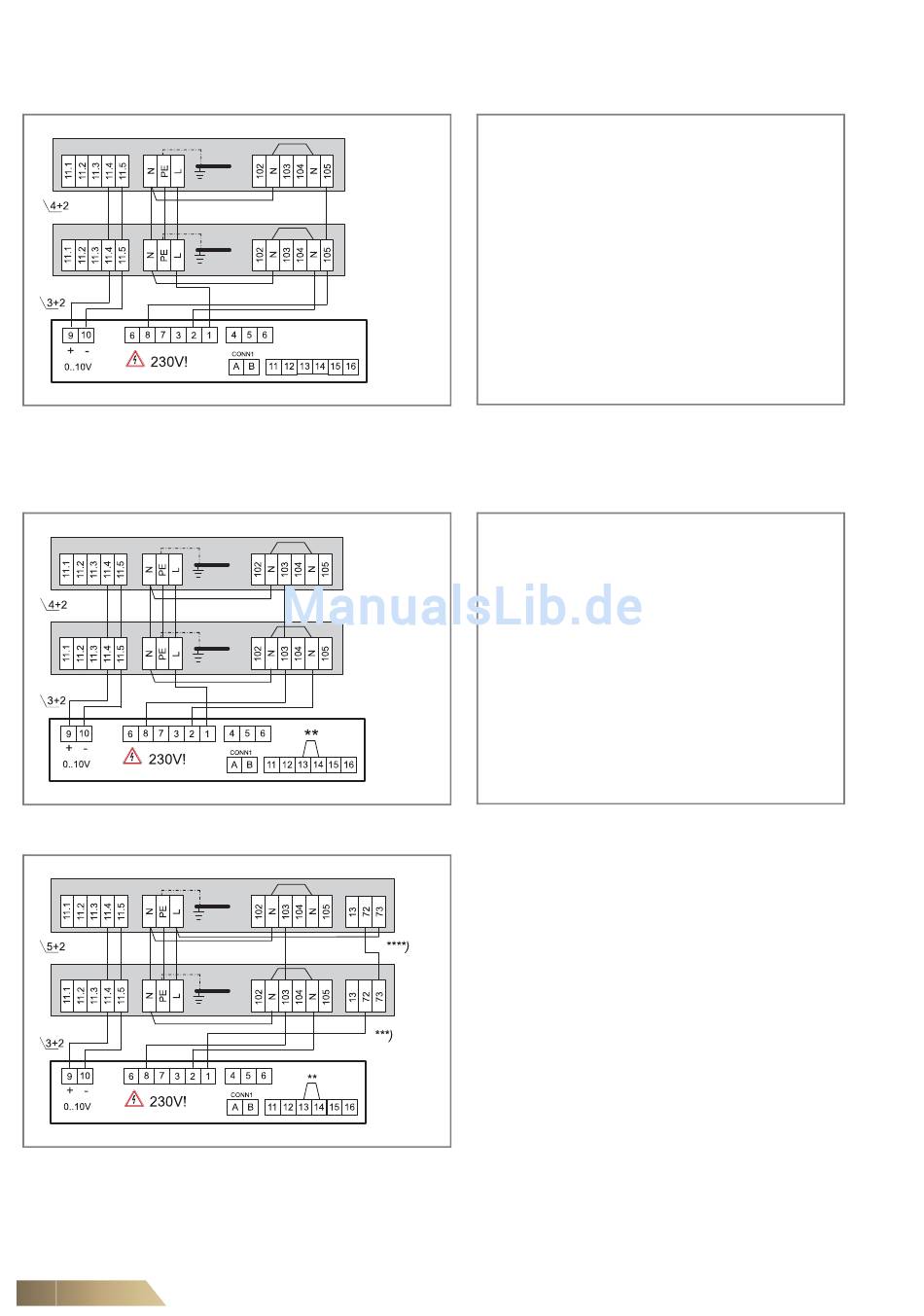

Abb. 6-81: Ventilator- und Ventilansteuerung
(Gerät mit Klemmleiste)
6.12.2 Betriebsart Nur Kühlen (2-Leiter-System)
2.-4. Gerät
1. Gerät
CET.ACEC
Abb. 6-82: Ventilator- und Ventilansteuerung
(Gerät mit Klemmleiste)
2.-4. Gerät
1. Gerät
CET.ACEC
Abb. 6-83: Ventilator- und Ventilansteuerung
(Gerät mit Klemmleiste und Kondensatpumpe)
**) Brüke Klemmen 13, 14 bauseits setzen.
***) Meldekontakt Kondensatpumpenstörung (Verdrahtung an weitere Geräte siehe Schaltplan Kapitel 6.12).
****) Bei ein Kondensatpumpenstörung wird der Schalter spannungslos geschaltet.
100
Parameter 3: SEL0 = 14 und SEL2 = Auto
(2-Leiter-System)
Parameter 4: SEL0 = 16 und SEL2 = OFF
(Ventilator ein/aus)
Parameter 5: SEL0 = 18 und SEL2 = Auto
Parameter 7: SEL0 = 22 und SEL2 = Auto
Parameter 8: SEL0 = 24 und SEL2 = 2
(ohne Fühler)
Parameter 9: SEL0 = 26 und SEL2 = Auto
(zentral oder über Fühler)
Konfiguration
Parameter 3: SEL0 = 14 und SEL2 = Auto
(2-Leiter-System)
Parameter 4: SEL0 = 16 und SEL2 = OFF
(Ventilator ein/aus)
Parameter 5: SEL0 = 18 und SEL2 = Auto
Parameter 7: SEL0 = 22 und SEL2 = Auto
Parameter 8: SEL0 = 24 und SEL2 = 2
(ohne Fühler)
Parameter 9: SEL0 = 26 und SEL2 = Auto
(zentral oder über Fühler)
Konfiguration
