Montage
4.4

Montagevorbereitung

Positions-Nr., Geräteausführung
siehe Abb. 4-3
1 bei allen Geräten
2 bei allen Geräten
3 bei Wandgeräten mit Geräte-
verkleidung/bei Wandgeräten
ohne Geräteverkleidung
4 nur bei Standgeräten mit Gerä-
teverkleidung und Rückwand
5 nur bei Geräten
hinter bauseitigen Wandver-
kleidungen
Tab. 4-1: Montageabstände
32
Die Rohranschlüsse können je nach Bauart von links oder von rechts erfolgen.
Folgende Montageabstände müssen berücksichtigt werden:
für störungsfreien Zustrom der Luft:
– bei Wandgeräten:
von unten
– bei Deckengeräten:
von hinten
für Montagearbeiten, z. B. zum seitli-
chen Öffnen des Klemmenkastens
– zum Öffnen der Bedienklappe der
Verkleidung/
– für störungsfreien Abstrom der Luft
zur Entfernung der Geräteverkleidung
zum Anbringen des Ausblas-Segel-
tuchstutzens

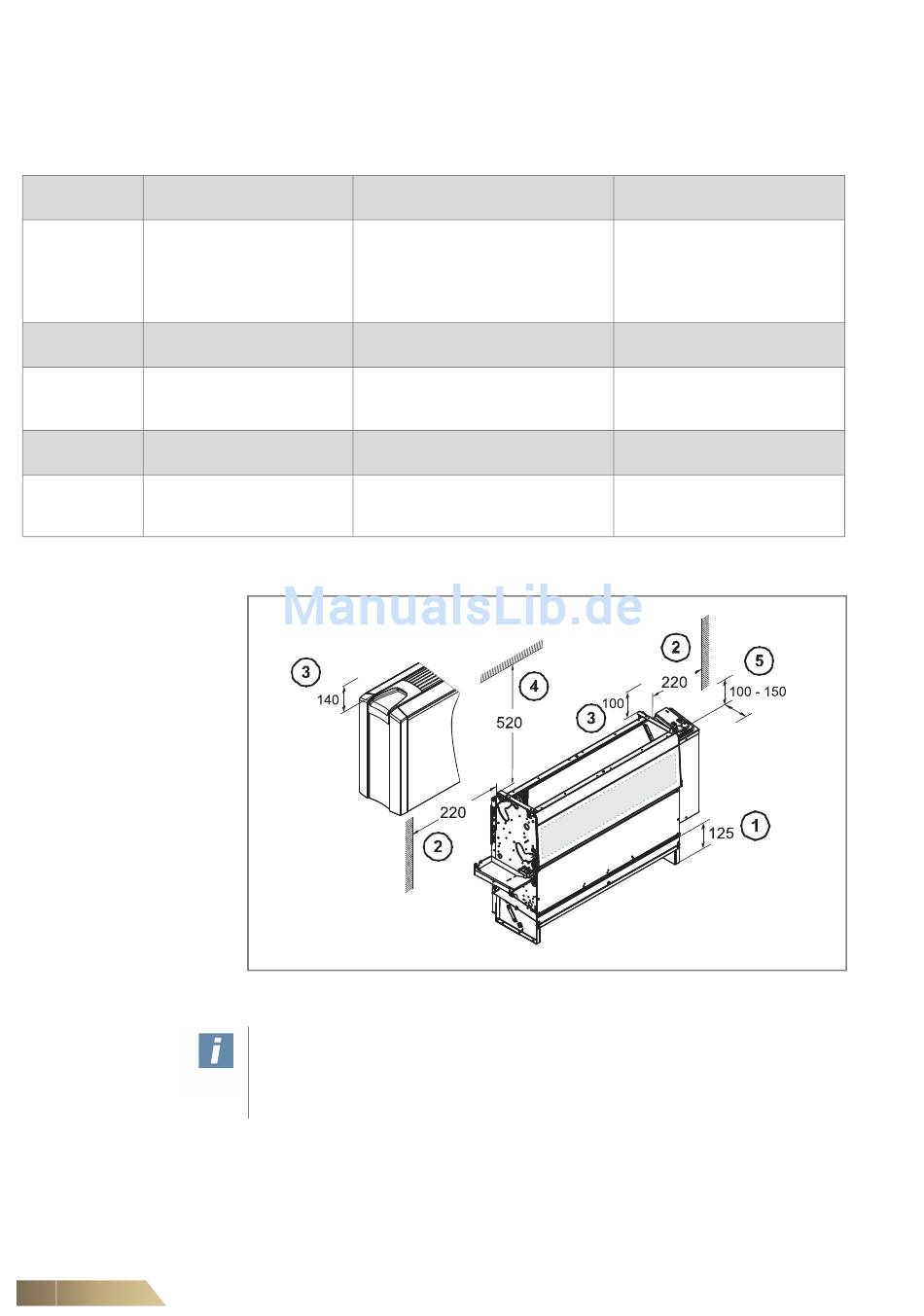

Abb. 4-3: Montageabstände
Anwenderhinweise!
Bei Geräten mit Elektroheizung sind u. U. größere Abstände einzuhalten! Siehe
dazu auch Hinweise in Kapitel 1.5.2 "Geräte mit Elektroheizung oder Elektrovoll-
heizung" auf Seite 12.
Grund
zwischen Geräteausblasöffnung
FläktGroup DC-2011-0115-DE 2018-05/R8 • Änderungen vorbehalten
Flex-Geko
Montageabstand
[mm]
125
nach unten
oder hinten
220
seitlich
140/100
nach oben
520
nach oben
ca. 100 ... 150
und bauseitiger Verkleidung
