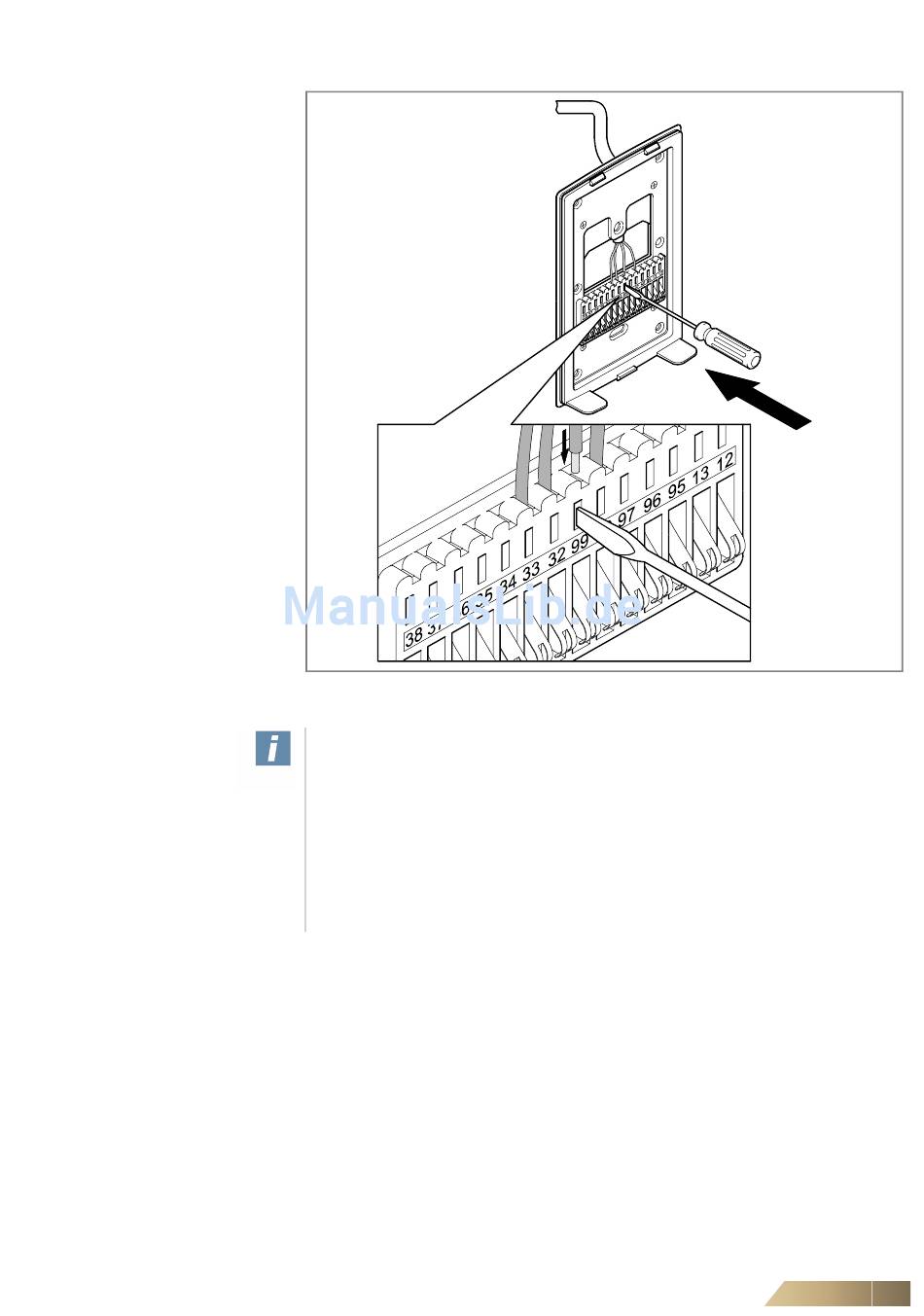

Abb. 6-10: Verbindungskabel und Klemmleiste
Anwenderhinweise!
Je nach MATRIX-Regelungssystem werden unterschiedliche Kabelarten mit
unterschiedlicher Adernanzahl verwendet.
Die gerätespezifische Anschlussbelegung sowie Angaben zur Kabelart finden Sie
im Abschnitt „Elektrischer Anschluss mit MATRIX" auf Seite 73 .
Verlegen Sie Klein- und Netzspannungskabel untereinander getrennt mit einem
Mindestabstand von 150 mm.
Weitere Informationen zum Bediengerät, wie z. B. Änderung der mechanischen
Begrenzung des Stufenwahlschalters entnehmen Sie bitte der separaten BA
zu den Bediengeräten.
•
Ziehen Sie das Verbindungskabel zum Elektroschaltkasten des Flex-Gekos durch
die Anschlussöffnung der Montageplatte des Bediengerätes (siehe Abb. 6-10) und
schließen alle Adern an die Klemmen an.
•
Dazu lösen Sie zuerst die Klemme mit einem geeigneten Schraubendreher (siehe
Abb. 6-10) und führen die jeweilige Ader in die vorgesehene Klemmenöffnung. Die
federbelastete Klemme greift wieder, sobald Sie den Schraubendreher entfernen.
