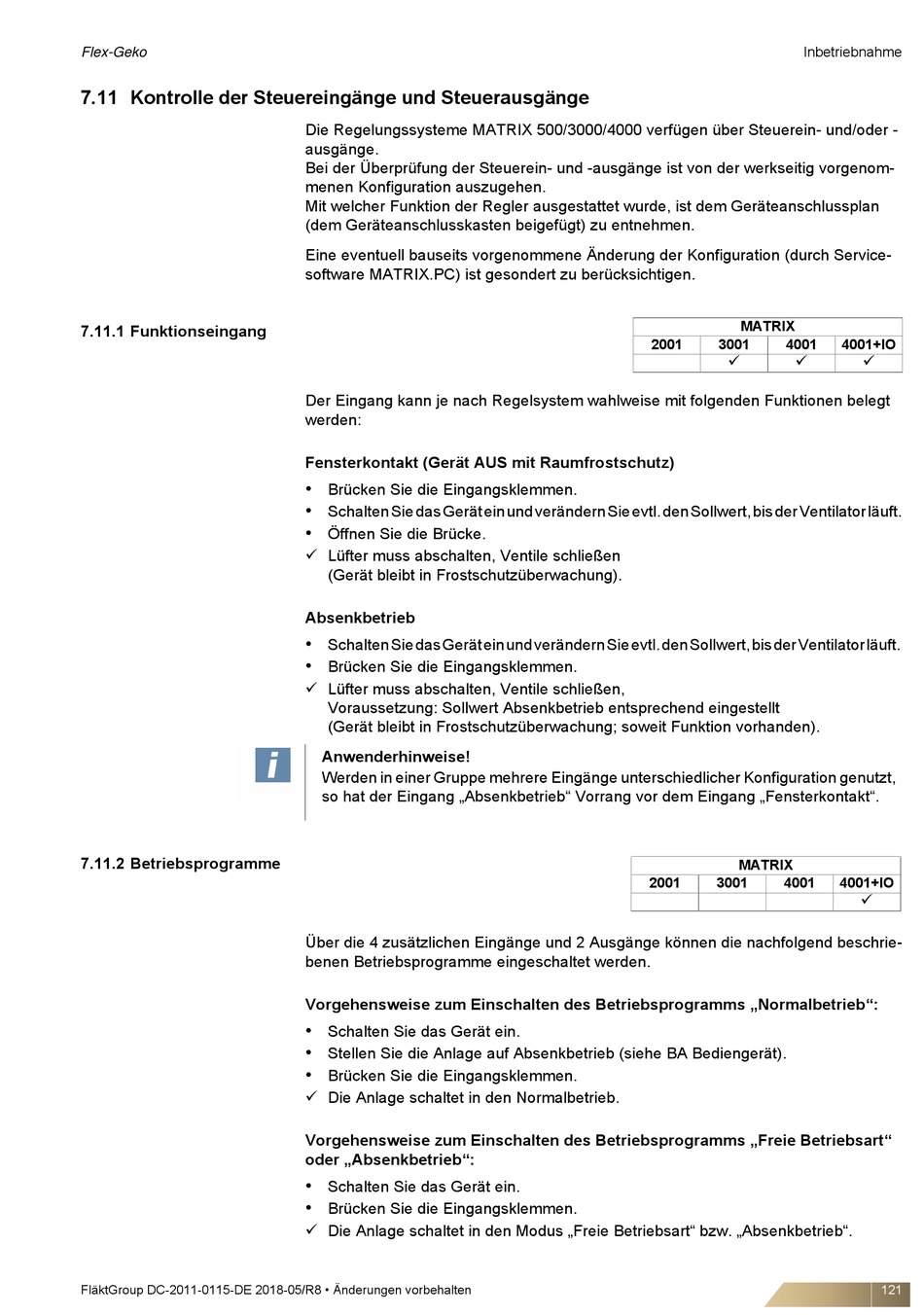

7.11 Kontrolle der Steuereingänge und Steuerausgänge

7.11.1 Funktionseingang

7.11.2 Betriebsprogramme

FläktGroup DC-2011-0115-DE 2018-05/R8 • Änderungen vorbehalten
Die Regelungssysteme MATRIX 500/3000/4000 verfügen über Steuerein- und/oder -
ausgänge.
Bei der Überprüfung der Steuerein- und -ausgänge ist von der werkseitig vorgenom-
menen Konfiguration auszugehen.
Mit welcher Funktion der Regler ausgestattet wurde, ist dem Geräteanschlussplan
(dem Geräteanschlusskasten beigefügt) zu entnehmen.
Eine eventuell bauseits vorgenommene Änderung der Konfiguration (durch Service-
software MATRIX.PC) ist gesondert zu berücksichtigen.
Der Eingang kann je nach Regelsystem wahlweise mit folgenden Funktionen belegt
werden:
Fensterkontakt (Gerät AUS mit Raumfrostschutz)
•
Brücken Sie die Eingangsklemmen.
•
Schalten Sie das Gerät ein und verändern Sie evtl. den Sollwert, bis der Ventilator läuft.
•
Öffnen Sie die Brücke.
 Lüfter muss abschalten, Ventile schließen
(Gerät bleibt in Frostschutzüberwachung).
Absenkbetrieb
•
Schalten Sie das Gerät ein und verändern Sie evtl. den Sollwert, bis der Ventilator läuft.
•
Brücken Sie die Eingangsklemmen.
 Lüfter muss abschalten, Ventile schließen,
Voraussetzung: Sollwert Absenkbetrieb entsprechend eingestellt
(Gerät bleibt in Frostschutzüberwachung; soweit Funktion vorhanden).
Anwenderhinweise!
Werden in einer Gruppe mehrere Eingänge unterschiedlicher Konfiguration genutzt,
so hat der Eingang „Absenkbetrieb" Vorrang vor dem Eingang „Fensterkontakt".
Über die 4 zusätzlichen Eingänge und 2 Ausgänge können die nachfolgend beschrie-
benen Betriebsprogramme eingeschaltet werden.
Vorgehensweise zum Einschalten des Betriebsprogramms „Normalbetrieb":
•
Schalten Sie das Gerät ein.
•
Stellen Sie die Anlage auf Absenkbetrieb (siehe BA Bediengerät).
•
Brücken Sie die Eingangsklemmen.
 Die Anlage schaltet in den Normalbetrieb.
Vorgehensweise zum Einschalten des Betriebsprogramms „Freie Betriebsart"
oder „Absenkbetrieb":
•
Schalten Sie das Gerät ein.
•
Brücken Sie die Eingangsklemmen.
 Die Anlage schaltet in den Modus „Freie Betriebsart" bzw. „Absenkbetrieb".
Inbetriebnahme
MATRIX
2001 3001 4001
 
MATRIX
2001 3001 4001
4001+IO

4001+IO

