Ventile mit reversierbarem Antrieb
Mit diesen Ventilen ist eine stetige wasserseitige Regelung (3-Punkt-Betrieb) möglich.
Die Regelung erfolgt bei werkseitig angebauter Ventilausrüstung beim 3-Wege-Ventil
als Verteilschaltung (siehe Abb. 5-1).

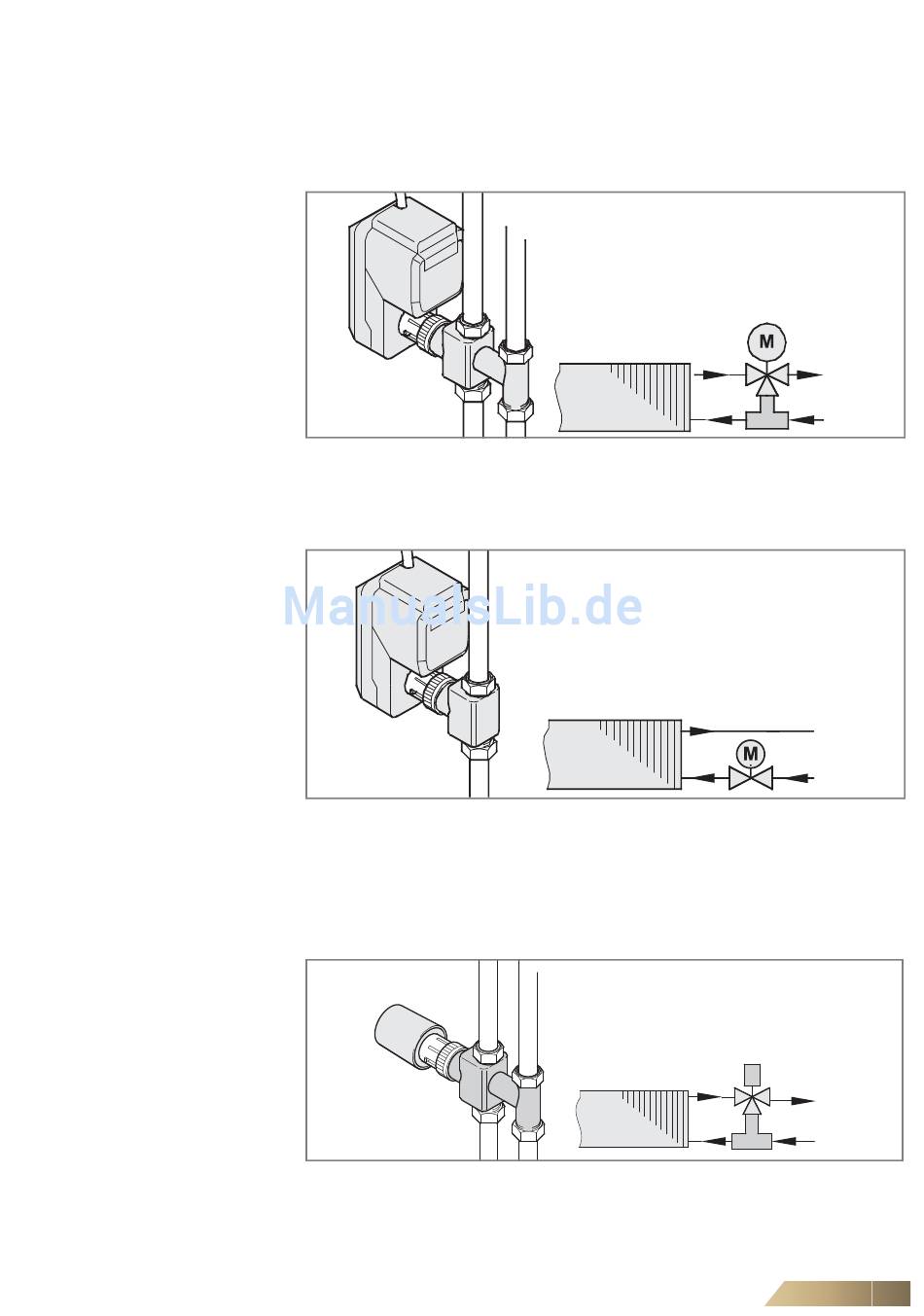

Abb. 5-1: Motorgetriebenes 3-Wege-Ventil
Beim 2-Wege-Ventil erfolgt die Regelung durch Drosselung des Mediumvorlaufes
(siehe Abb. 5-2).
Abb. 5-2: Motorgetriebenes 2-Wege-Ventil
Ventile mit thermoelektrischem Antrieb
Mit diesen Ventilen ist ein 2-Punktbetrieb (AUF/ZU) möglich. Die Regelung erfolgt bei
werkseitig angebauter Ventilausrüstung beim 3-Wege-Ventil als Verteilschaltung
(siehe Abb. 5-3).
Abb. 5-3: 3-Wege-Ventil mit thermoelektrischem Antrieb
Hydraulischer Anschluss
