Flex-Geko

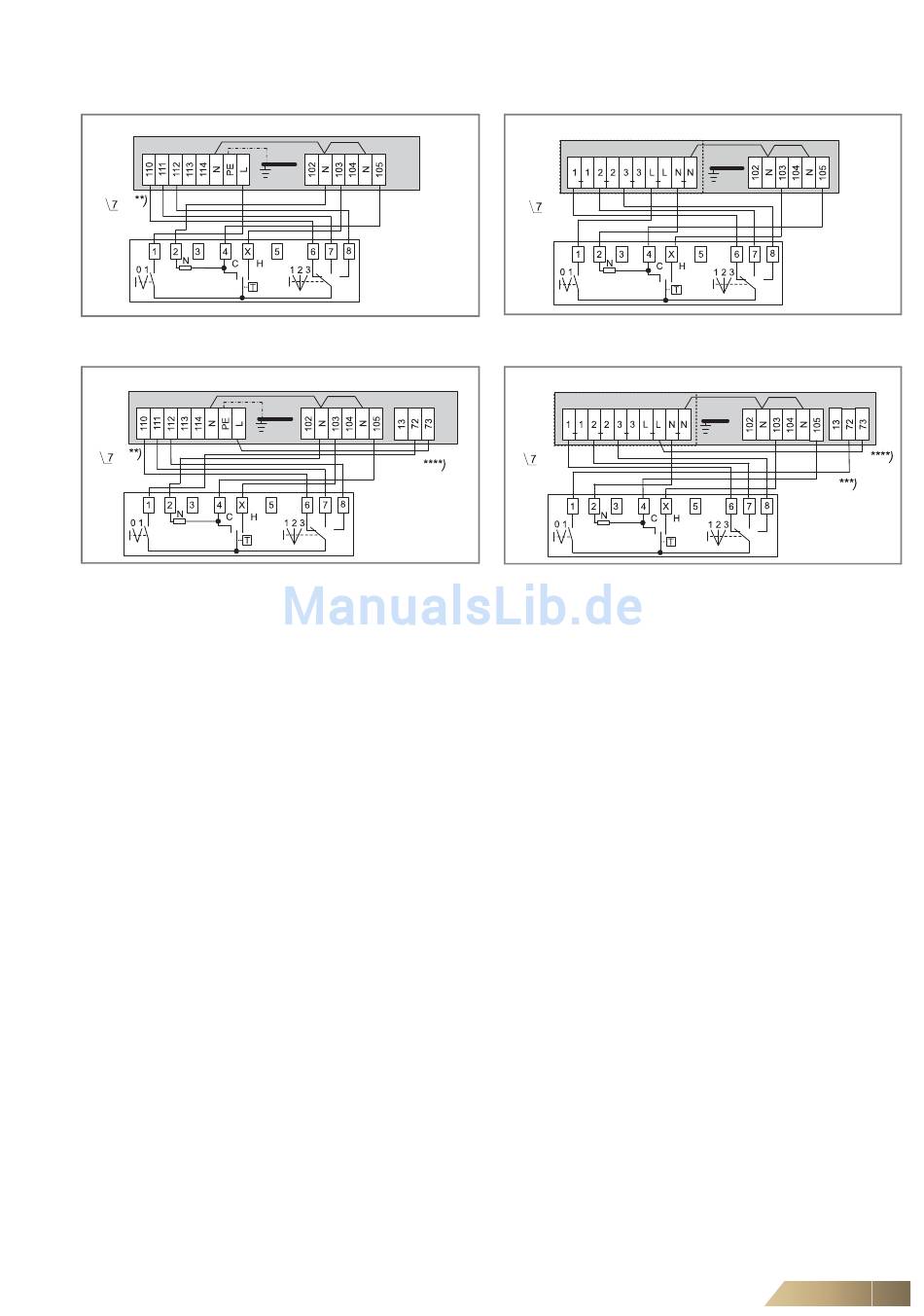

6.10.6 Betriebsart Heizen und Kühlen (4-Leiter-System)
Gerät mit Klemmleiste
Abb. 6-61: Ventilatordauerbetrieb und Ventilansteuerung
(Gerät mit Klemmleiste)
Gerät mit Klemmleiste und Kondensatpumpe
Abb. 6-63: Ventilator- und Ventilansteuerung
(Gerät mit Klemmleiste und Kondensatpumpe)
**)
Ansteuerung Ventilator (Klemmenbelegung abhängig von gewählte Drehzahlkombination siehe Schaftplan im Elektroschaltkasten.
***) Meldekontakt Kondensatpumpenstörung (Verdrahtung an weitere Geräte siehe Schaltplan Kapitel 6.10.1).
****) Bei ein Kondensatpumpenstörung wird der Schalter spannungslos geschaltet.
FläktGroup DC-2011-0115-DE 2018-05/R8 • Änderungen vorbehalten
CMT4D
Abb. 6-62: Ventilatordauerbetrieb und Ventilansteuerung
CMT4D
Abb. 6-64: Ventilator- und Ventilansteuerung
Elektrischer Anschluss
Gerät mit Relaisplatine
(Gerät mit Relaisplatine)
Gerät mit Relaisplatine und Kondensatpumpe
(Gerät mit Relaisplatine und Kondensatpumpe)
CMT4D
CMT4D
93
