Flex-Geko
6.12.6 Kleinschalter CET.ACEC

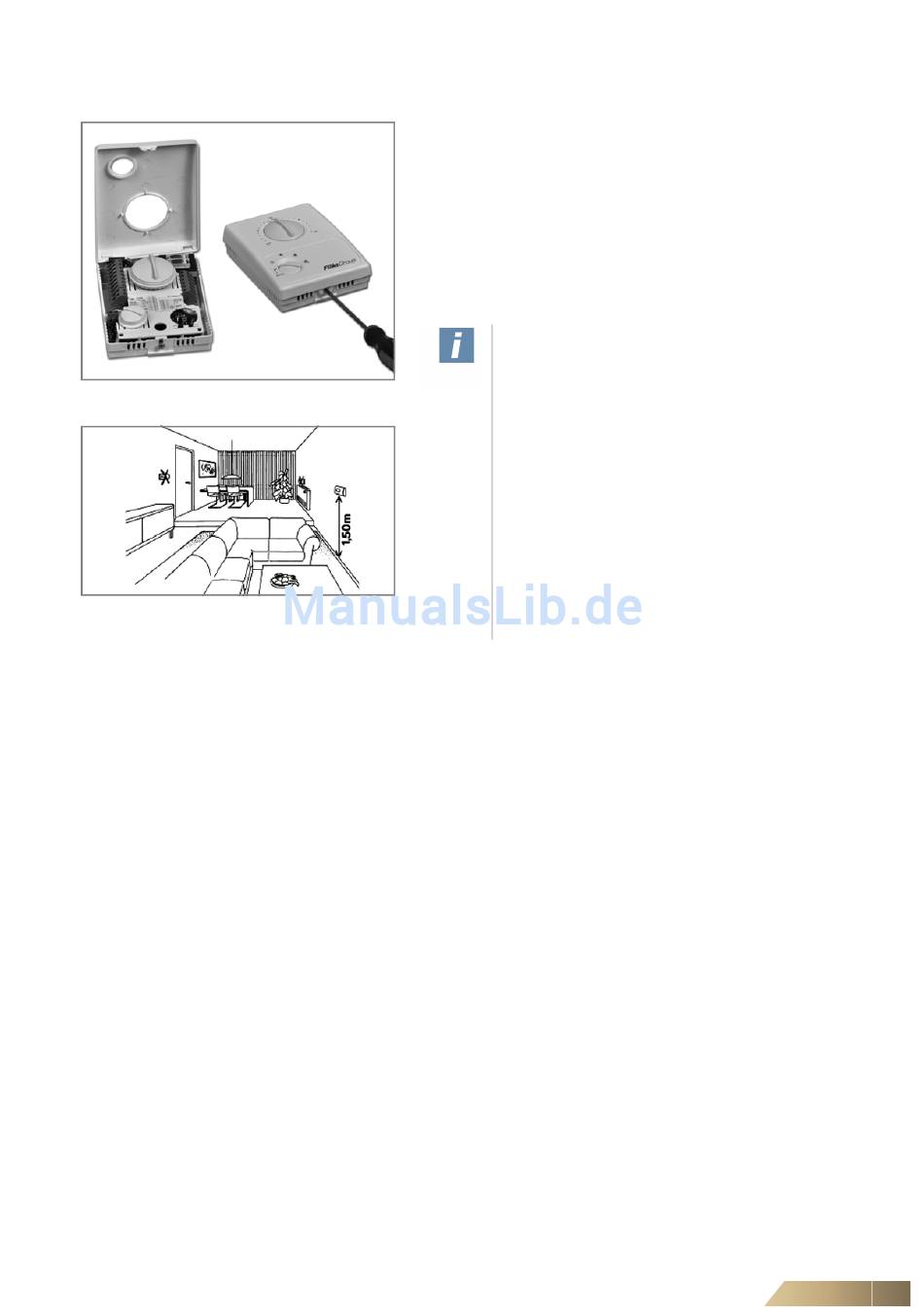

Abb. 6-91: Kleinschalter CET. ACEC
Abb. 6-92: Montageort
FläktGroup DC-2011-0115-DE 2018-05/R8 • Änderungen vorbehalten
Kleinschalter:
– Öffnen des Kleinschaltergehäuses wie neben stehend gezeigt.
(siehe Abb. 6-91)
– Befestigung des Gehäuses an einem geeigneten Ort
(siehe Abb. 6-92) mit geeigneten Schrauben (max. M4).
– Schließen Sie den Kleinschalter gemäß Schaltplan an
(siehe Kap. 6.11 und Kap. 6.12).
– Schließen des Gehäuses erfolgt in umgekehrter Reihenfolge zum
Öffnen.
Anwenderhinweise!
Der Montageort des Kleinschalters ist für die Genauig-
keit der Raumtemperaturregelung von
entscheidender Bedeutung. Montieren Sie daher Klein-
schalter (siehe Abb. 6-92):
– nicht neben Türen, Fenstern, Durchreichen etc., da
intensive Luftbewegung den Messwert verfälscht.
– nicht auf kalten oder warmen Wänden (z. B. Außen-
wand, Kamin), da die Wandtemperatur den Messwert
verfälscht.
– nicht hinter Vorhängen und Gardinen, da isolierende
Luftschichten den Messwert verfälschen.
– nicht in unmittelbarer Nähe der Ausblasgitter der
Geräte, da die Ausblastemperatur den Messwert
verfälscht.
Elektrischer Anschluss
105
