Elektrischer Anschluss
6.10.2 Betriebsart Nur Heizen – Nur Kühlen – Heizen oder Kühlen (2-Leiter-System)
Gerät mit Klemmleiste

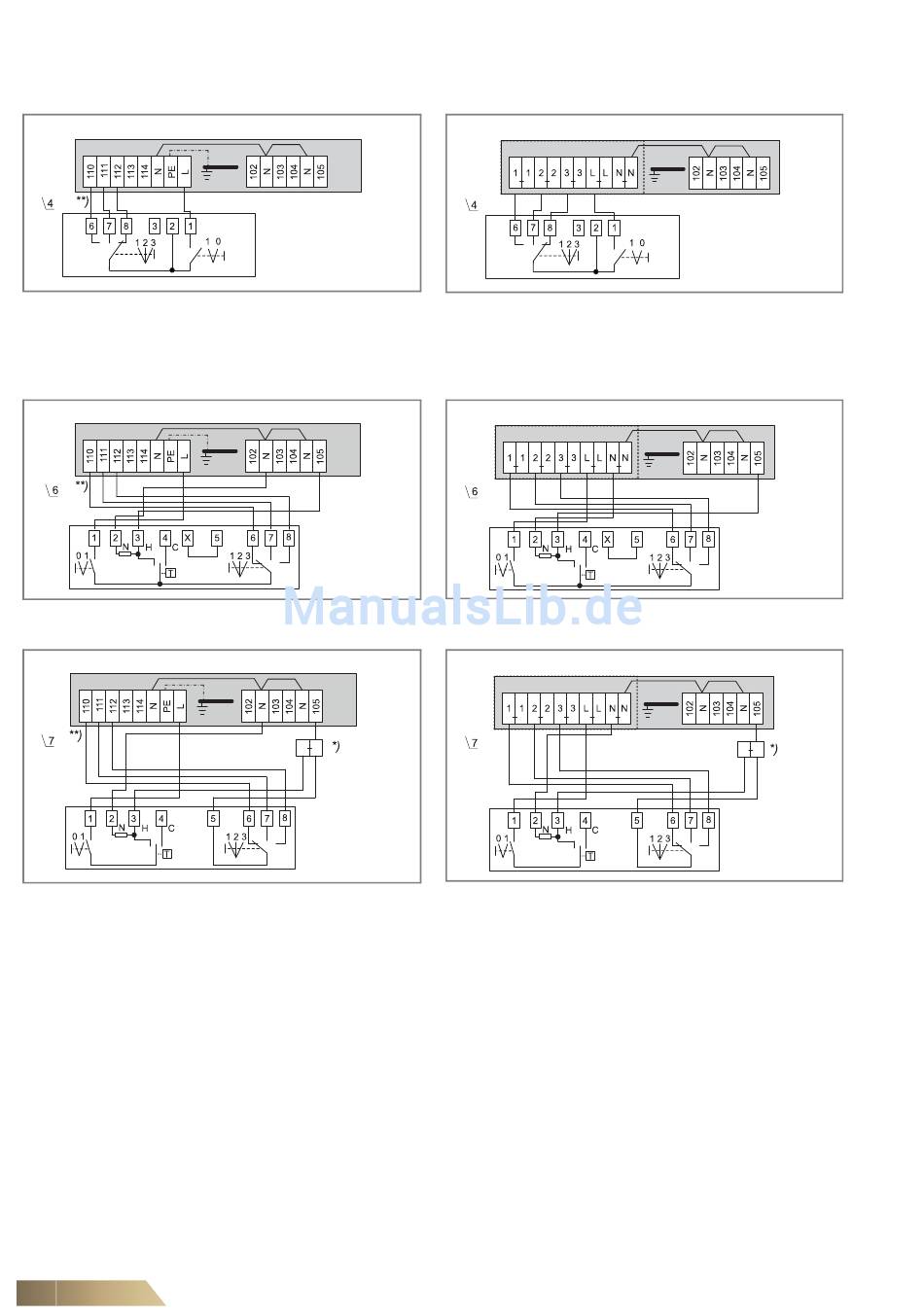

Abb. 6-39: Manuelle Ventilatorsteuerung
(Gerät mit Klemmleiste)

6.10.3 Betriebsart Nur Heizen (2-Leiter-System)

Gerät mit Klemmleiste
Abb. 6-41: Ventilatordauerbetrieb und Ventilansteuerung
(Gerät mit Klemmleiste)
Gerät mit Klemmleiste
Abb. 6-43: Ventilator- und Ventilansteuerung
(Gerät mit Klemmleiste)
*) Stützpunktklemmen müssen bauseits gesetzt werden.
**) Ansteuerung Ventilator (Klemmenbelegung abhängig von gewählte Drehzahlkombination siehe Schaftplan im Elektroschaltkasten.
90
CMS
CMT2D
CMT2Z
Abb. 6-40: Manuelle Ventilatorsteuerung
(Gerät mit Relaisplatine)
Abb. 6-42: Ventilatordauerbetrieb und Ventilansteuerung
(Gerät mit Relaisplatine)
Abb. 6-44: Ventilator- und Ventilansteuerung
(Gerät mit Relaisplatine)
FläktGroup DC-2011-0115-DE 2018-05/R8 • Änderungen vorbehalten
Flex-Geko
Gerät mit Relaisplatine
CMS
Gerät mit Relaisplatine
CMT2D
Gerät mit Relaisplatine
CMT2Z
