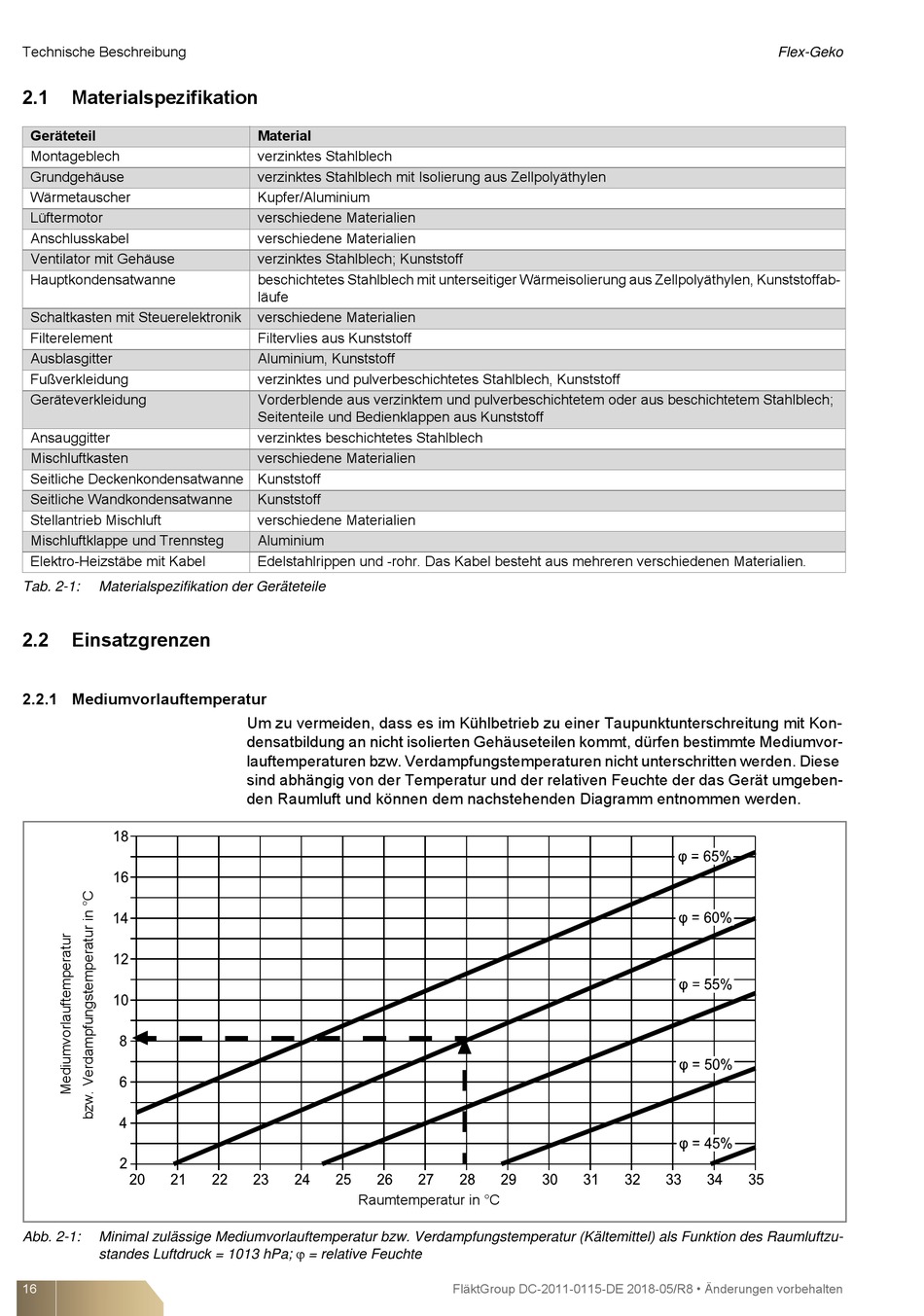

Technische Beschreibung
2.1
Materialspezifikation
Geräteteil
Montageblech
Grundgehäuse
Wärmetauscher
Lüftermotor
Anschlusskabel
Ventilator mit Gehäuse
Hauptkondensatwanne
Schaltkasten mit Steuerelektronik
Filterelement
Ausblasgitter
Fußverkleidung
Geräteverkleidung
Ansauggitter
Mischluftkasten
Seitliche Deckenkondensatwanne Kunststoff
Seitliche Wandkondensatwanne
Stellantrieb Mischluft
Mischluftklappe und Trennsteg
Elektro-Heizstäbe mit Kabel
Tab. 2-1:
Materialspezifikation der Geräteteile
2.2
Einsatzgrenzen
2.2.1 Mediumvorlauftemperatur
Abb. 2-1:
Minimal zulässige Mediumvorlauftemperatur bzw. Verdampfungstemperatur (Kältemittel) als Funktion des Raumluftzu-
standes Luftdruck = 1013 hPa; = relative Feuchte
16
Material
verzinktes Stahlblech
verzinktes Stahlblech mit Isolierung aus Zellpolyäthylen
Kupfer/Aluminium
verschiedene Materialien
verschiedene Materialien
verzinktes Stahlblech; Kunststoff
beschichtetes Stahlblech mit unterseitiger Wärmeisolierung aus Zellpolyäthylen, Kunststoffab-
läufe
verschiedene Materialien
Filtervlies aus Kunststoff
Aluminium, Kunststoff
verzinktes und pulverbeschichtetes Stahlblech, Kunststoff
Vorderblende aus verzinktem und pulverbeschichtetem oder aus beschichtetem Stahlblech;
Seitenteile und Bedienklappen aus Kunststoff
verzinktes beschichtetes Stahlblech
verschiedene Materialien
Kunststoff
verschiedene Materialien
Aluminium
Edelstahlrippen und -rohr. Das Kabel besteht aus mehreren verschiedenen Materialien.
Um zu vermeiden, dass es im Kühlbetrieb zu einer Taupunktunterschreitung mit Kon-
densatbildung an nicht isolierten Gehäuseteilen kommt, dürfen bestimmte Mediumvor-
lauftemperaturen bzw. Verdampfungstemperaturen nicht unterschritten werden. Diese
sind abhängig von der Temperatur und der relativen Feuchte der das Gerät umgeben-
den Raumluft und können dem nachstehenden Diagramm entnommen werden.
Raumtemperatur in °C
FläktGroup DC-2011-0115-DE 2018-05/R8 • Änderungen vorbehalten
