FläktGroup FLEX-GEKO Betriebsanleitung Seite 35

Flex-Geko

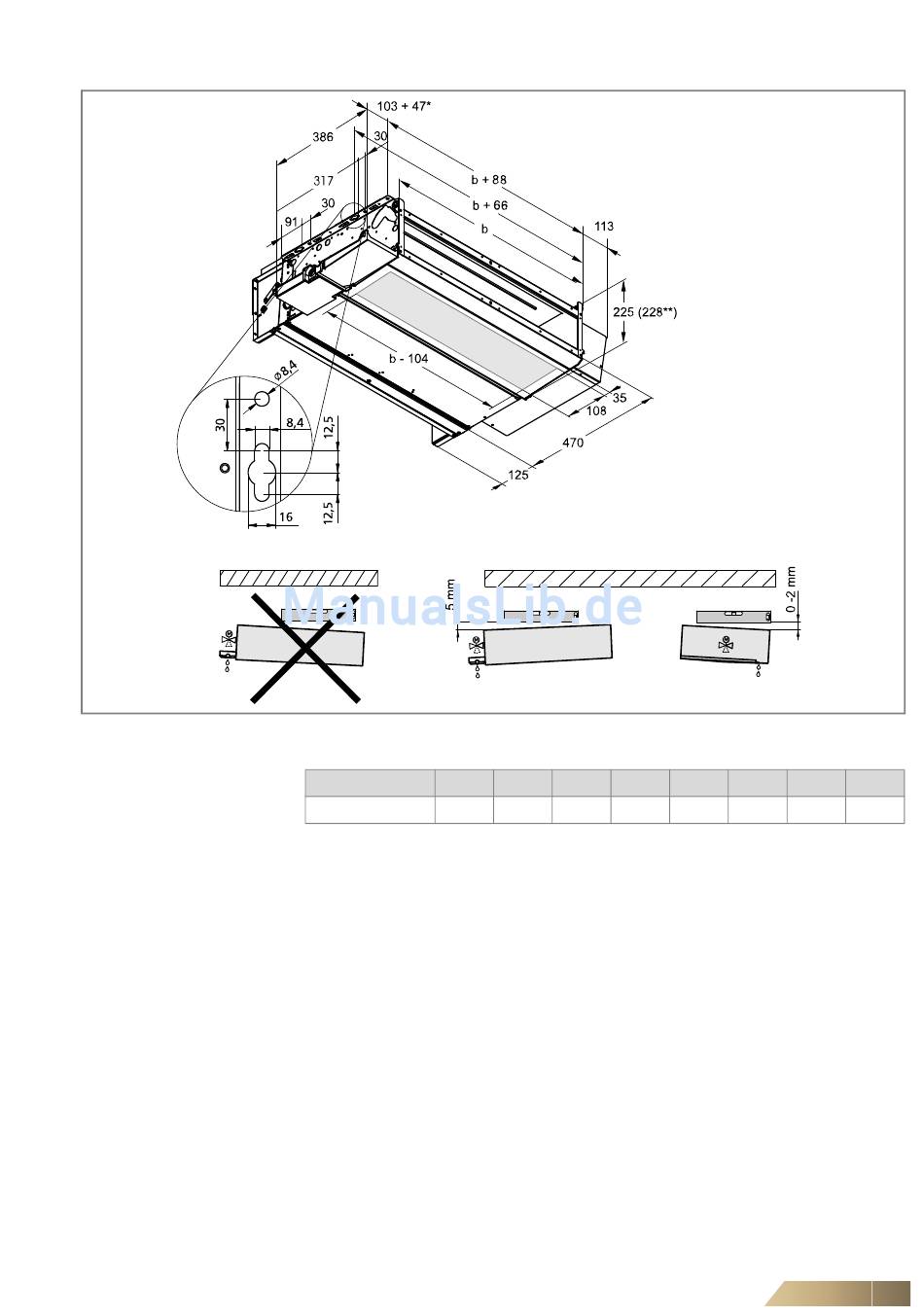

Abb. 4-5: Abmessungen und Befestigungsmaße des Flex-Gekos bei Deckenmontage
FläktGroup DC-2011-0115-DE 2018-05/R8 • Änderungen vorbehalten
Baugröße 1
Breite b [mm] 410
Tab. 4-3: Luftführungs- und Befestigungsmaße b
Für die Befestigung der Geräte sind seitlich an der Rückwand Schlüssellöcher vorge-
sehen (jeweils 2 pro Seite, Abb. 4-5). Je nach Befestigungsart benötigen Sie geeigne-
tes Befestigungsmaterial.
Bei Deckenmontage sind mindestens 4 Bohrungen (an jeder Seite 2) erforderlich.
•
Übertragen Sie die Bohrmaße gemäß Abb. 4-5 und Tab. 4-3 auf die Decke.
•
Bringen Sie das Befestigungsmaterial ein.
•
Hängen Sie den Flex-Geko in die Schlüssellöcher ein.
•
Richten Sie den Flex-Geko mit einer Wasserwaage in Längs- und Querrichtung
exakt aus (siehe Abb. 4-5), und ziehen Sie das Befestigungsmaterial an. (Neigung
bei Kühlgeräten beachten!)
* Platzbedarf für
werkseitige Verrohrung
** nur bei vorderem
Luftansaug
2 3 4
560 710 860 1010
Montage
5 6 7
1160 1310 1460
8
