4.3 Geräteverkleidung abnehmen
4.3.1 Geräteverkleidung abnehmen
FläktGroup DC-2011-0115-DE 2018-05/R8 • Änderungen vorbehalten
Für den Fall, dass das Gerät mit Verkleidung bestellt wurde, muss diese vor der eigent-
lichen Gerätemontage entfernt werden. Entfernen Sie die Schutzblöcke aus Styropor
(Transportsicherung).
Anwenderhinweise!
Bei bereits montiertem Gerät und Gerätverkleidung beachten Sie bitte die
Hinweise für Befestigung der Geräteverkleidung in Kapitel 4.11.
Vor der Montage muss die Verkleidung abgenommen werden.
Die Verkleidung besteht aus folgenden Einzelteilen (siehe Abb. 4-2):

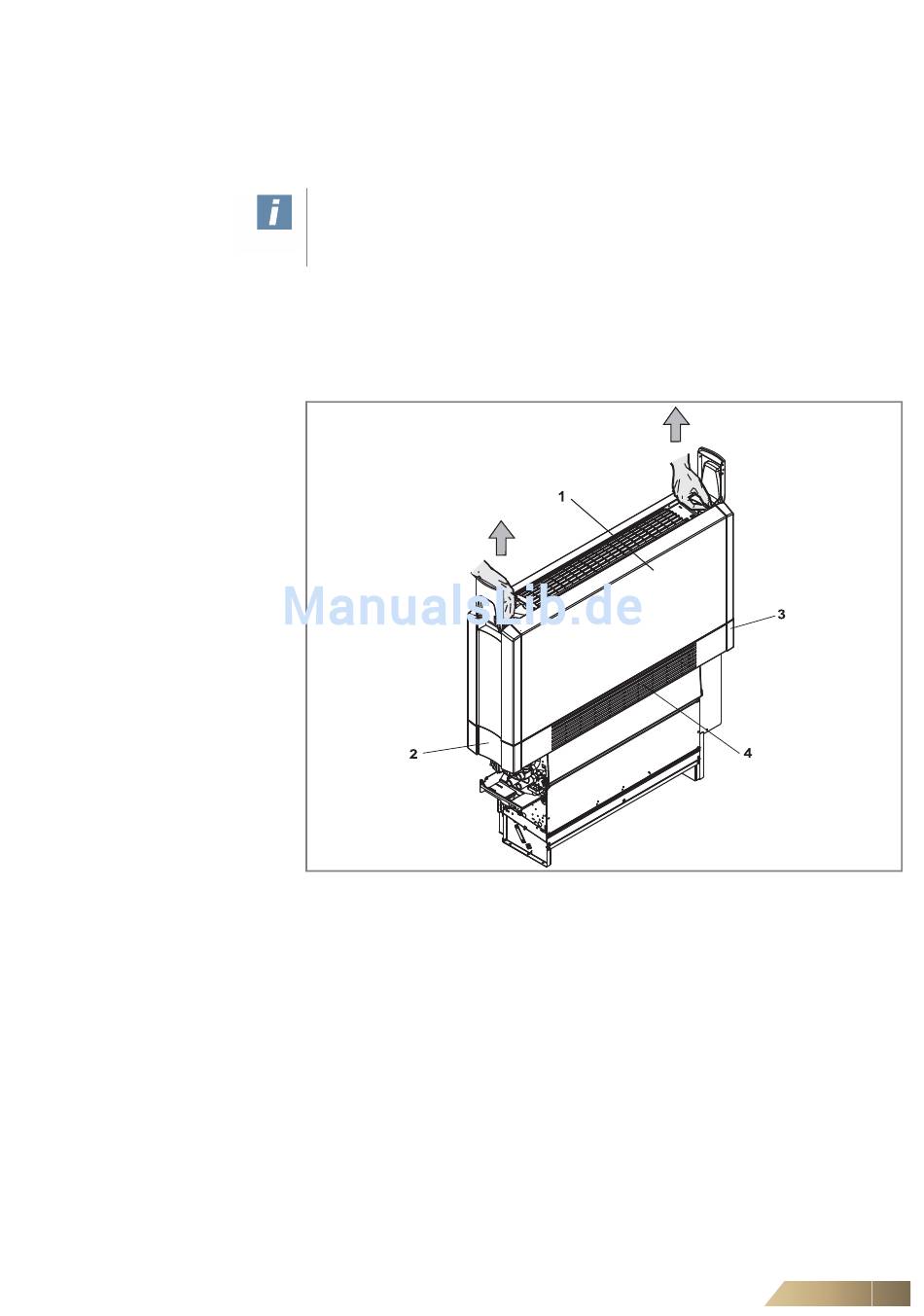

Abb. 4-2: Einzelteile der Geräte- und Fußverkleidung sowie des Ansauggitters
Pos. 1: Geräteverkleidung
Pos. 2: Fußverkleidung links (opt.)
•
Öffnen Sie die Bedienklappen.
•
Greifen Sie in die Geräteverkleidung und heben Sie die Geräteverkleidung nach
oben von dem Grundgerät ab (siehe Abb. 4-2).
Pos. 3: Fußverkleidung rechts (opt.)
Pos. 4: Ansauggitter (opt.)
