FläktGroup FLEX-GEKO Betriebsanleitung Seite 3

Flex-Geko

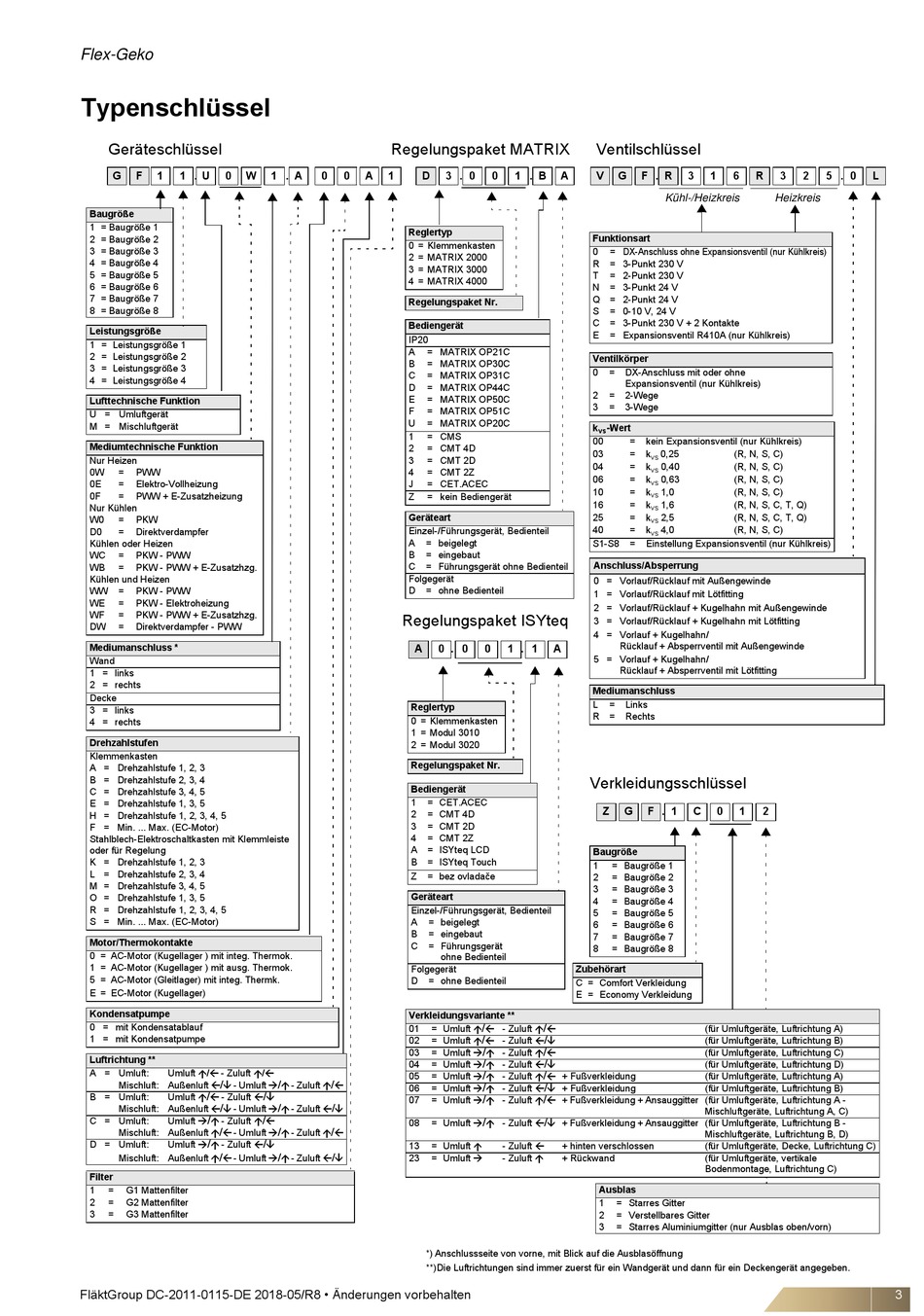

Typenschlüssel
Geräteschlüssel
G F 1 1 . U 0 W
Baugröße
1 = Baugröße 1
2 = Baugröße 2
3 = Baugröße 3
4 = Baugröße 4
5 = Baugröße 5
6 = Baugröße 6
7 = Baugröße 7
8 = Baugröße 8
Leistungsgröße
1 = Leistungsgröße 1
2 = Leistungsgröße 2
3 = Leistungsgröße 3
4 = Leistungsgröße 4
Lufttechnische Funktion
U = Umluftgerät
M = Mischluftgerät
Mediumtechnische Funktion
Nur Heizen
0W = PWW
0E = Elektro-Vollheizung
0F = PWW + E-Zusatzheizung
Nur Kühlen
W0 = PKW
D0 = Direktverdampfer
Kühlen oder Heizen
WC = PKW - PWW
WB = PKW - PWW + E-Zusatzhzg.
Kühlen und Heizen
WW = PKW - PWW
WE = PKW - Elektroheizung
WF = PKW - PWW + E-Zusatzhzg.
DW = Direktverdampfer - PWW
Mediumanschluss *
Wand
1 = links
2 = rechts
Decke
3 = links
4 = rechts
Drehzahlstufen
Klemmenkasten
A = Drehzahlstufe 1, 2, 3
B = Drehzahlstufe 2, 3, 4
C = Drehzahlstufe 3, 4, 5
E = Drehzahlstufe 1, 3, 5
H = Drehzahlstufe 1, 2, 3, 4, 5
F = Min. ... Max. (EC-Motor)
Stahlblech-Elektroschaltkasten mit Klemmleiste
oder für Regelung
K = Drehzahlstufe 1, 2, 3
L = Drehzahlstufe 2, 3, 4
M = Drehzahlstufe 3, 4, 5
O = Drehzahlstufe 1, 3, 5
R = Drehzahlstufe 1, 2, 3, 4, 5
S = Min. ... Max. (EC-Motor)
Motor/Thermokontakte
0 = AC-Motor (Kugellager ) mit integ. Thermok.
1 = AC-Motor (Kugellager ) mit ausg. Thermok.
5 = AC-Motor (Gleitlager) mit integ. Thermk.
E = EC-Motor (Kugellager)
Kondensatpumpe
0 = mit Kondensatablauf
1 = mit Kondensatpumpe
Luftrichtung **
A = Umluft: Umluft / - Zuluft /
/
Mischluft: Außenluft   - Umluft 
/
B = Umluft: Umluft   - Zuluft 
/
Mischluft: Außenluft   - Umluft 
/
C = Umluft: Umluft   - Zuluft 
/
Mischluft: Außenluft   - Umluft 
/
D = Umluft: Umluft   - Zuluft 
/
Mischluft: Außenluft   - Umluft 
Filter
1 = G1 Mattenfilter
2 = G2 Mattenfilter
3 = G3 Mattenfilter
FläktGroup DC-2011-0115-DE 2018-05/R8 • Änderungen vorbehalten
Regelungspaket MATRIX
1 . A 0 0 A 1 D
Reglertyp
0 = Klemmenkasten
2 = MATRIX 2000
3 = MATRIX 3000
4 = MATRIX 4000
Regelungspaket Nr.
Bediengerät
IP20
A = MATRIX OP21C
B = MATRIX OP30C
C = MATRIX OP31C
D = MATRIX OP44C
E = MATRIX OP50C
F = MATRIX OP51C
U = MATRIX OP20C
1 = CMS
2 = CMT 4D
3 = CMT 2D
4 = CMT 2Z
J = CET.ACEC
Z = kein Bediengerät
Geräteart
Einzel-/Führungsgerät, Bedienteil
A = beigelegt
B = eingebaut
C = Führungsgerät ohne Bedienteil
Folgegerät
D = ohne Bedienteil
Regelungspaket ISYteq
A
Reglertyp
0 = Klemmenkasten
1 = Modul 3010
2 = Modul 3020
Regelungspaket Nr.
Bediengerät
1 = CET.ACEC
2 = CMT 4D
3 = CMT 2D
4 = CMT 2Z
A = ISYteq LCD
B = ISYteq Touch
Z = bez ovladače
Geräteart
Einzel-/Führungsgerät, Bedienteil
A = beigelegt
B = eingebaut
C = Führungsgerät
Folgegerät
D = ohne Bedienteil
Verkleidungsvariante **
01 = Umluft 
02 = Umluft 
03 = Umluft 
04 = Umluft 
05 = Umluft 
/ /
 - Zuluft  
06 = Umluft 
/

07 = Umluft 
/ /
 - Zuluft 

/

08 = Umluft 
/ /
 - Zuluft  
/

13 = Umluft 
/ /
 - Zuluft   23 = Umluft 
*) Anschlussseite von vorne, mit Blick auf die Ausblasöffnung
**)Die Luftrichtungen sind immer zuerst für ein Wandgerät und dann für ein Deckengerät angegeben.
Ventilschlüssel
3 . 0 0 1 . B A V
Funktionsart
0 = DX-Anschluss ohne Expansionsventil (nur Kühlkreis)
R = 3-Punkt 230 V
T = 2-Punkt 230 V
N = 3-Punkt 24 V
Q = 2-Punkt 24 V
S = 0-10 V, 24 V
C = 3-Punkt 230 V + 2 Kontakte
E = Expansionsventil R410A (nur Kühlkreis)
Ventilkörper
0 =
2 =
3 =
k -Wert
vs
00
03
04
06
10
16
25
40
S1-S8
Anschluss/Absperrung
0 = Vorlauf/Rücklauf mit Außengewinde
1 = Vorlauf/Rücklauf mit Lötfitting
2 = Vorlauf/Rücklauf + Kugelhahn mit Außengewinde
3 = Vorlauf/Rücklauf + Kugelhahn mit Lötfitting
4 = Vorlauf + Kugelhahn/
0 . 0 0 1 . 1 A
5 = Vorlauf + Kugelhahn/
Mediumanschluss
L =
R =
Verkleidungsschlüssel
Z
Baugröße
1 = Baugröße 1
2 = Baugröße 2
3 = Baugröße 3
4 = Baugröße 4
5 = Baugröße 5
6 = Baugröße 6
7 = Baugröße 7
8 = Baugröße 8
ohne Bedienteil
Zubehörart
C = Comfort Verkleidung
E = Economy Verkleidung
/ /
 - Zuluft  
/ /
 - Zuluft  
/ /
 - Zuluft  
/ /
 - Zuluft  
/ /
 - Zuluft   + Fußverkleidung
/ /
 - Zuluft   + Fußverkleidung
/ /
 - Zuluft   + Fußverkleidung + Ansauggitter (für Umluftgeräte, Luftrichtung A -
/ /
 - Zuluft   + Fußverkleidung + Ansauggitter (für Umluftgeräte, Luftrichtung B -
- Zuluft  + hinten verschlossen
- Zuluft  + Rückwand
Ausblas
1
2
3
G F . R 3 1 6 R 3
Kühl-/Heizkreis Heizkreis
DX-Anschluss mit oder ohne
Expansionsventil (nur Kühlkreis)
2-Wege
3-Wege
= kein Expansionsventil (nur Kühlkreis)
= k 0,25 (R, N, S, C)
vs
= k 0,40 (R, N, S, C)
vs
= k 0,63 (R, N, S, C)
vs
= k 1,0 (R, N, S, C)
vs
= k 1,6 (R, N, S, C, T, Q)
vs
= k 2,5 (R, N, S, C, T, Q)
vs
= k 4,0 (R, N, S, C)
vs
= Einstellung Expansionsventil (nur Kühlkreis)
Rücklauf + Absperrventil mit Außengewinde
Rücklauf + Absperrventil mit Lötfitting
Links
Rechts
G F . 1 C 0 1 2
(für Umluftgeräte, Luftrichtung A)
(für Umluftgeräte, Luftrichtung B)
(für Umluftgeräte, Luftrichtung C)
(für Umluftgeräte, Luftrichtung D)
(für Umluftgeräte, Luftrichtung A)
(für Umluftgeräte, Luftrichtung B)
Mischluftgeräte, Luftrichtung A, C)
Mischluftgeräte, Luftrichtung B, D)
(für Umluftgeräte, Decke, Luftrichtung C)
(für Umluftgeräte, vertikale
Bodenmontage, Luftrichtung C)
= Starres Gitter
= Verstellbares Gitter
= Starres Aluminiumgitter (nur Ausblas oben/vorn)
2 5 . 0 L
