Kondensatpumpe; Funktion Der Kondensatabführung; Technische Daten Und Leistung Der Kondensatpumpe Bei Wand- Und Deckengeräten - FläktGroup FLEX-GEKO Betriebsanleitung

Flex-Geko
2.5

Kondensatpumpe

2.5.1 Funktion der Kondensatabführung
2.5.2 Technische Daten und Leistung der Kondensatpumpe bei Wand- und Deckengeräten
Wandgerät

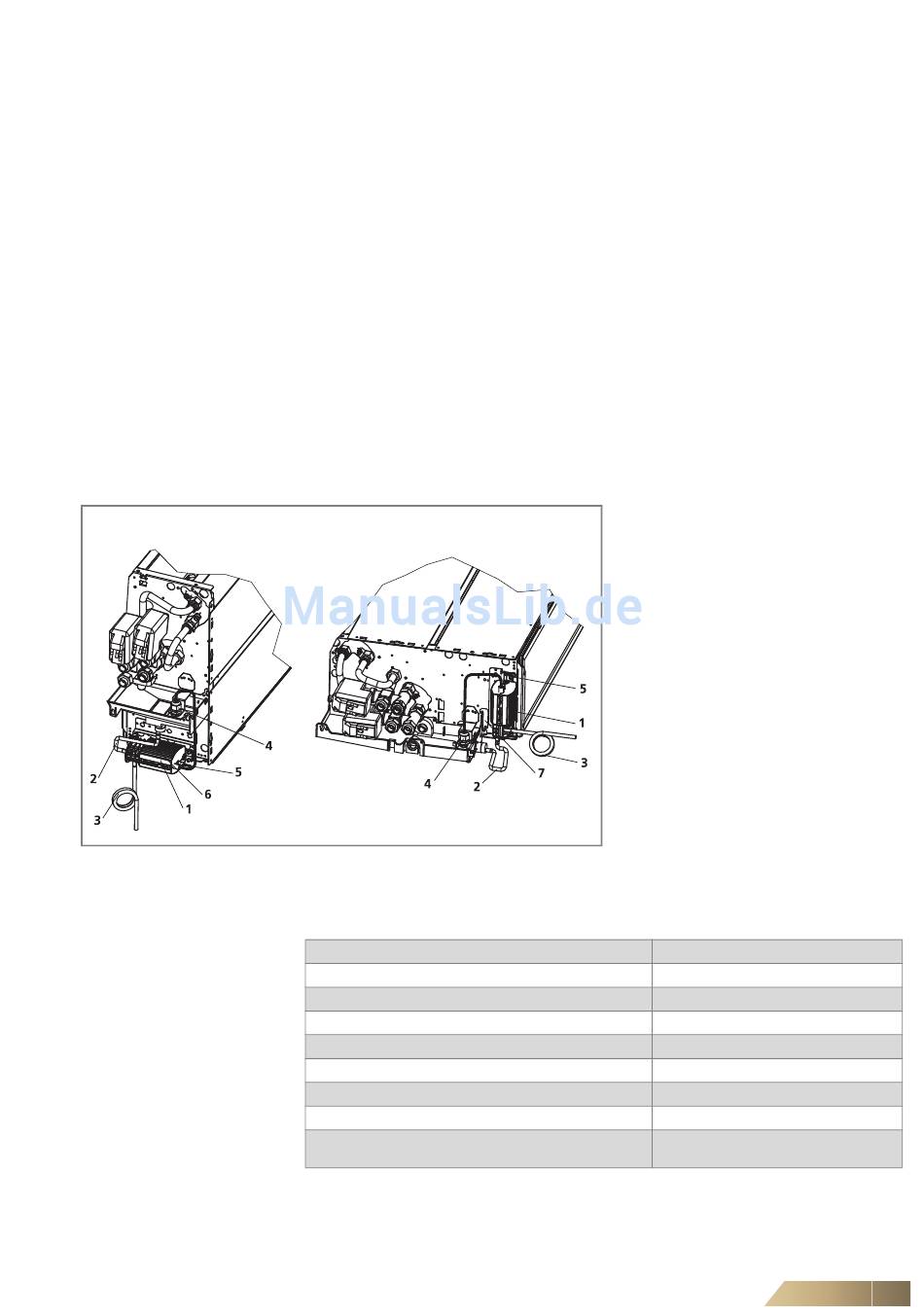

Abb. 2-6: Kondensatpumpe bei Wand- und Deckengeräten
FläktGroup DC-2011-0115-DE 2018-05/R8 • Änderungen vorbehalten
Bei Kühlgeräten kann Kondensat anfallen, welches in der seitlichen Kondensatwanne
aufgefangen wird. Ist kein natürliches Gefälle zum Ablauf dieses Kondensates vorhan-
den, bedarf es der Installation einer Kondensatpumpe. Diese befördert das Kondensat
in höher gelegene Sammel- oder Abführeinrichtungen.
An der Seite der Einheit ist an der seitlichen Zusatz-Kondensatwanne außer der Kon-
densatpumpe ein separater Pegelsensor installiert, der die folgenden Funktionen aus-
führt:
– Start der Kondensatpumpe bei Überschreitung des Kondensatpegels von 4 mm
vom Boden der seitlichen Zusatz-Kondensatwanne.
– Abschaltung der Kondensatpumpe nach Abpumpen des Kondensats.
– Gibt das Signal ALARM bei Überschreitung der maximal erlaubten Höhe des Kon-
densatpegels von 12 mm am Boden der seitlichen Zusatz-Kondensatwanne.
Deckengerät
Technische Daten der Kondensatpumpe
Technische Daten
Betriebsspannung
Anlaufstrom
Betriebsstrom
Leistungsaufnahme
Schutzart
Max. Förderhöhe
Max. Wasservolumenstrom
Schallleistungspegel
Tab. 2-15: Technische Daten Kondensatpumpe
Technische Beschreibung
Pos. 1: Kondensatpumpe
Pos. 2: Saugschlauch
Pos. 3: Druckschlauch für bauseitigen
Kondensatanschluss (1,5 m lang)
Pos. 4: Füllstandssensoren mit Schutzab-
deckung
Pos. 5: Kabel - ALARM
Pos. 6: Isolierstoff
Pos. 7: Halter der seitlichen Kondensat-
wanne
Werte
230 V AC/50 Hz
max. 0,07 A
0,02 A
4,7 W
IP 64
8 m
14 l/h
bei H = 0 m 31 dB(A)
bei H = 1 m 32 dB(A)
23
