4.6.3 Montage des Ansaugschalldämpfers
FläktGroup DC-2011-0115-DE 2018-05/R8 • Änderungen vorbehalten
Montage des Ansaugschalldämpfers
Für die Befestigung des Ansaugschalldämpfers sind seitlich an der Rückwand Schlüs-
sellöcher vorgesehen (jeweils 2 pro Seite, siehe Abb. 4-8). Je nach Befestigungsart
benötigen Sie geeignetes Befestigungsmaterial.
Es sind mindestens vier Befestigungen (beidseitig je oben und unten) erforderlich.
•
Übertragen Sie die Bohrmaße gemäß Abb. 4-8 und Tab. 4-5 auf die Wand.
•
Bringen Sie das Befestigungsmaterial ein.
•
Hängen Sie den Ansaugschalldämpfer in die Schlüssellöcher ein.
•
Richten Sie den Ansaugschalldämpfer mit einer Wasserwaage in Längs- und
Querrichtung exakt aus.
•
Ziehen Sie das Befestigungsmaterial an.

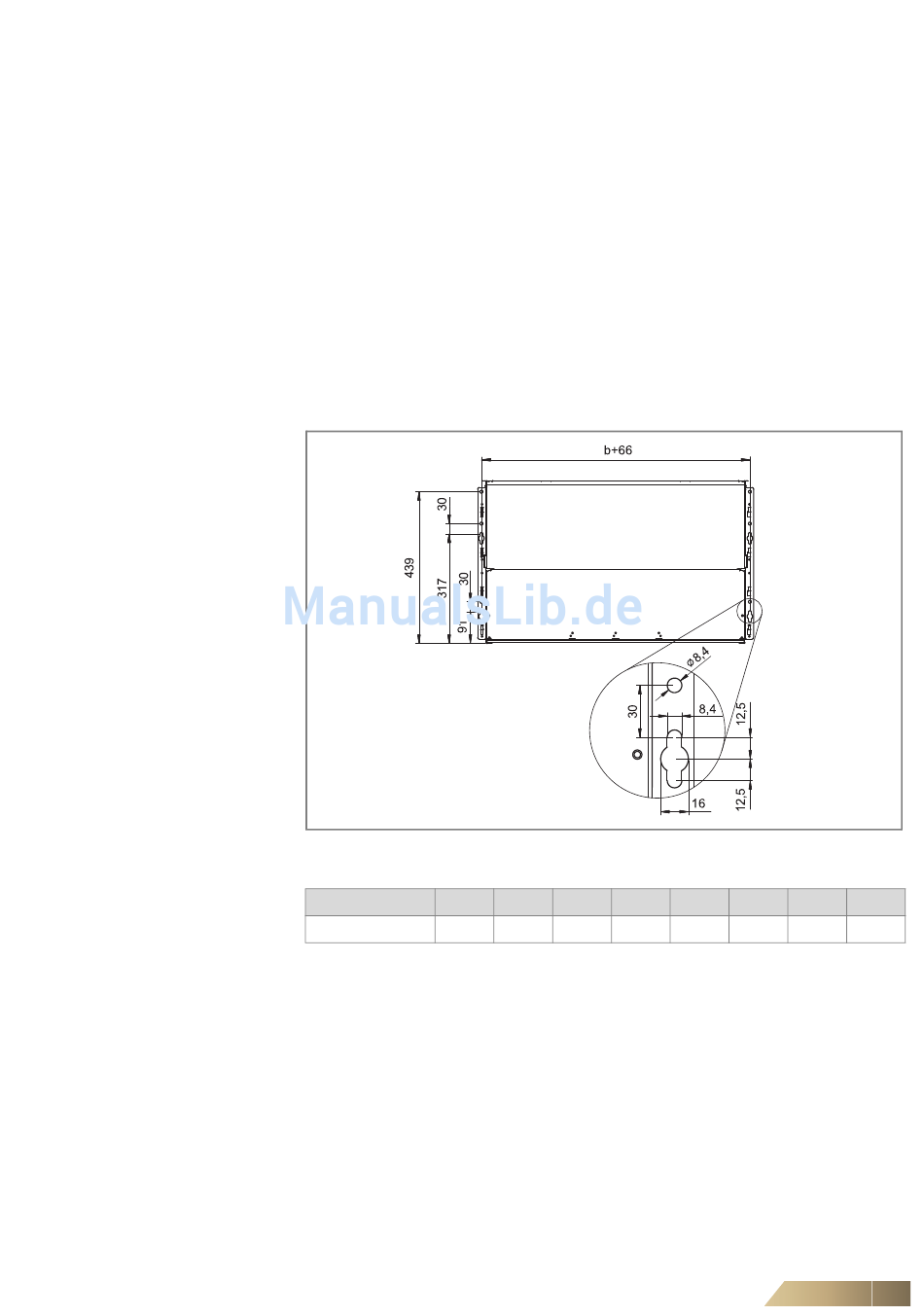

Abb. 4-8: Befestigungsmaße für den Ansaugschalldämpfer
Baugröße 1
Breite b [mm] 410
Tab. 4-5: Befestigungsmaße b
Montage des Flex-Gekos an den Ansaugschalldämpfer
Siehe „Montage an der Wand/freistehend auf dem Boden" auf Seite 33 und 39.
2 3 4
560 710 860 1010
Montage
5 6 7
1160 1310 1460
8
