Abmessungen; Grundgerät - FläktGroup FLEX-GEKO Betriebsanleitung

Flex-Geko
2.4

Abmessungen

2.4.1 Grundgerät
FläktGroup DC-2011-0115-DE 2018-05/R8 • Änderungen vorbehalten

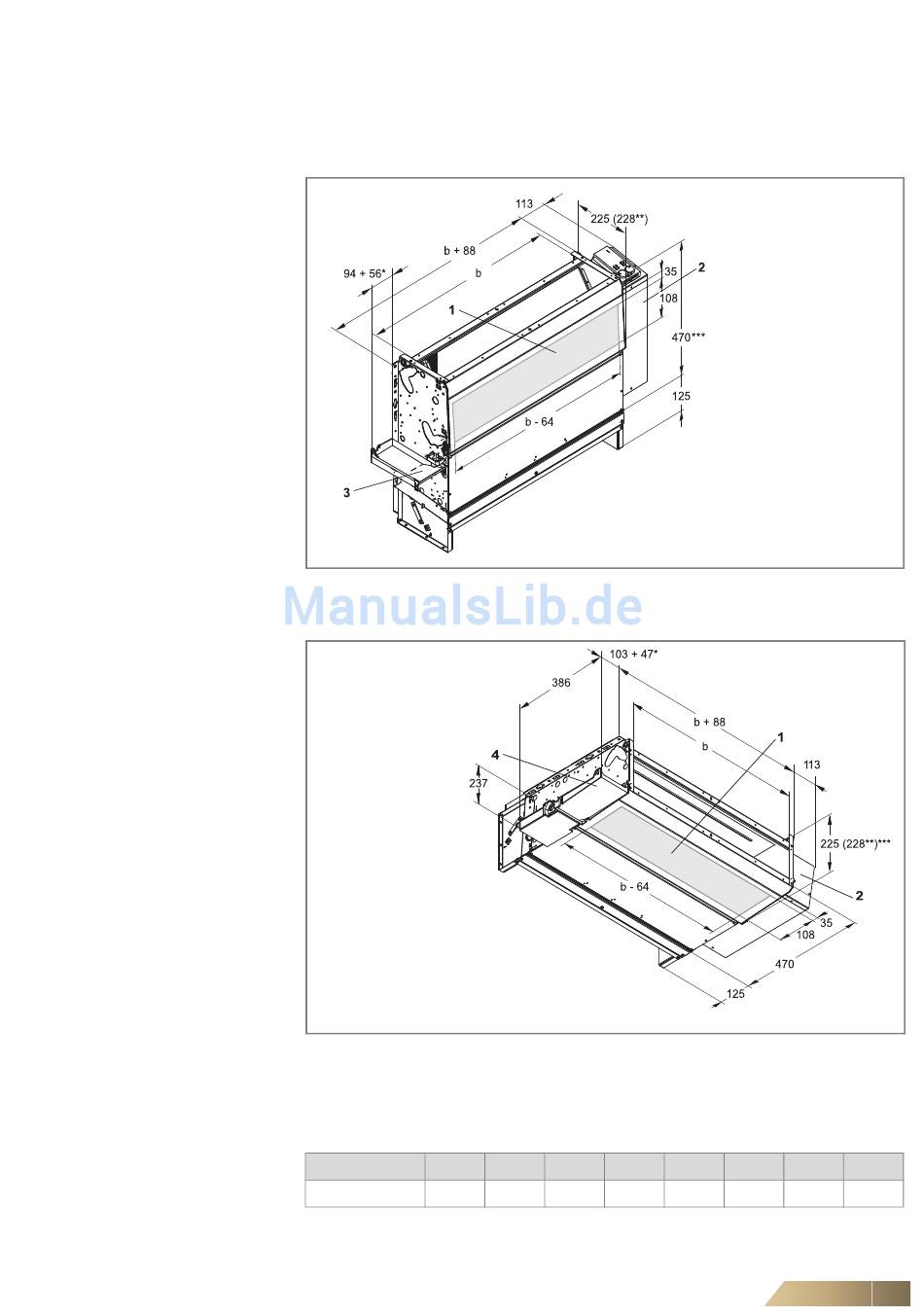

Abb. 2-2: Abmessungen des Grundgerätes (Wandgerät)
* Platzbedarf für werkseitige Verrohrung
** nur bei vorderem Luftansaug
*** evtl. zusätzlicher Platzbedarf von 5 mm (Gerätehöhe)
bei Kühlgeräten für eine geneigte Montage
zur Kondensatanschlussseite
Abb. 2-3: Abmessungen des Grundgerätes (Deckengerät)
Pos. 1:Grundgerät
Pos. 2:Stahlblech-Elektroschaltkasten
Pos. 3:Seitliche Wandkondensatwanne
Pos. 4:Seitliche Deckenkondensatwanne
Baugröße 1
Breite b [mm] 410
Tab. 2-13: Baugrößenabhängige Breitenmaße des Grundgerätes
* Platzbedarf für werkseitige Verrohrung
** nur bei vorderem Luftansaug
*** evtl. zusätzlicher Platzbedarf von 5 mm (Gerätehöhe)
bei Kühlgeräten für eine geneigte Montage
zur Kondensatanschlussseite
2 3 4
560 710 860
Technische Beschreibung
5 6 7
1010 1160 1310
8
1460
