6.10 Elektrischer Anschluss für AC-Ventilator mit FläktGroup Kleinschaltern CMS und CMT
6.10.1 Geräteanschlussklemmen für Ausführungen mit Klemmleiste und Relaisplatine

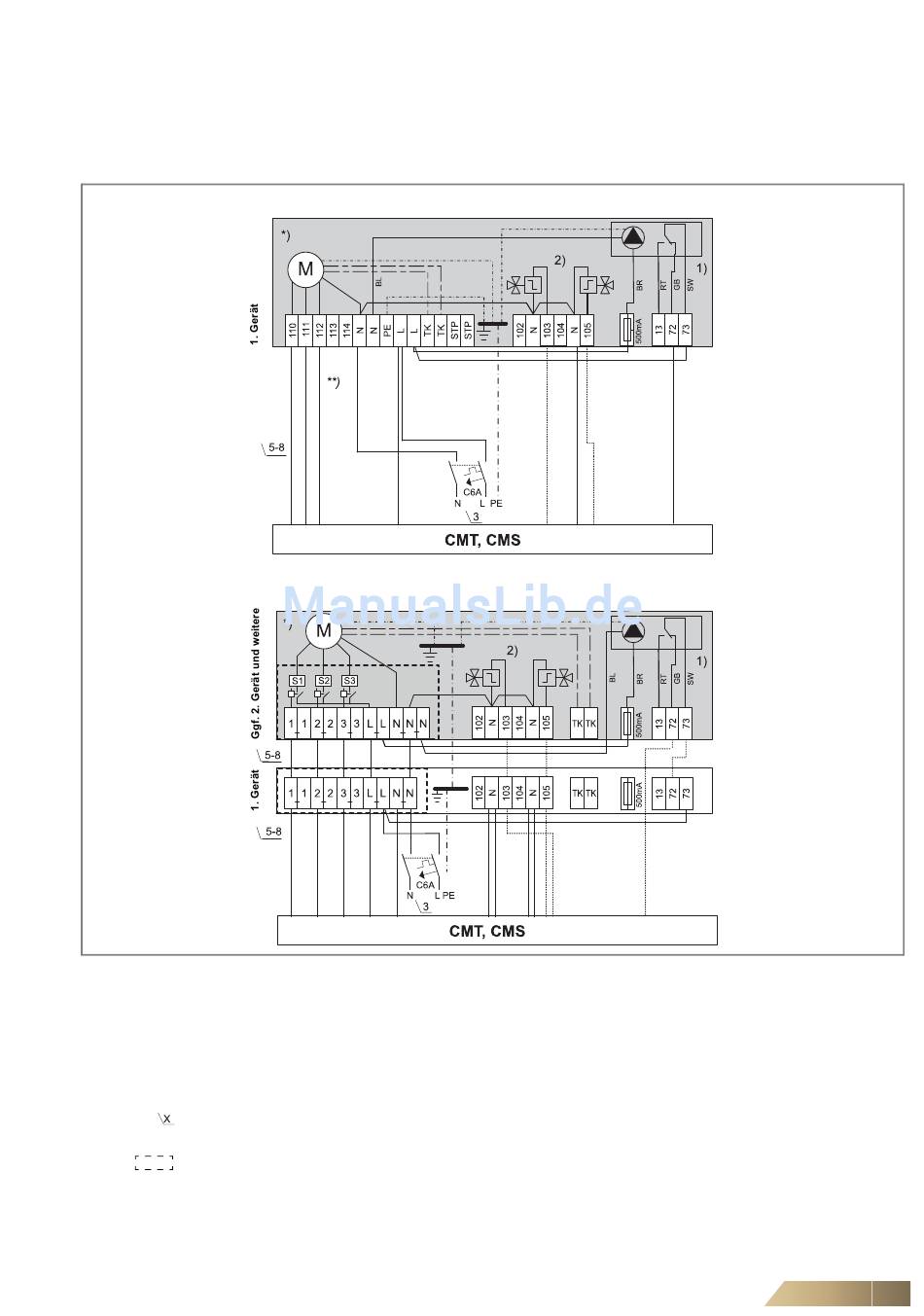

Abb. 6-38: Anschlussklemmen
1)
Kondensatpumpe ist optional.
2)
Ventile anschließen, wenn in der Geräteausrüstung vorhanden. Sonst nur Ventilatorsteuerung.
*) Die im hellgrau hinterlegten Bereich dargestellten Anschlüsse sind bereits werkseitig erfolgt.
Die Darstellung an dieser Stelle dient lediglich der besseren Veranschaulichung der Schaltung.
**) Ansteuerung Ventilator (Klemmenbelegung abhängig von gewählte Drehzahlkombination siehe Schaltplan im
Schaltschrank.
Aderanzahl der Leitung: z. B.: 5 x 1,5 mm² NYM
Relaisplatine
FläktGroup DC-2011-0115-DE 2018-05/R8 • Änderungen vorbehalten
Gerät mit Klemmleiste
Gerät mit Relaisplatine
Elektrischer Anschluss
