Elektrischer Anschluss

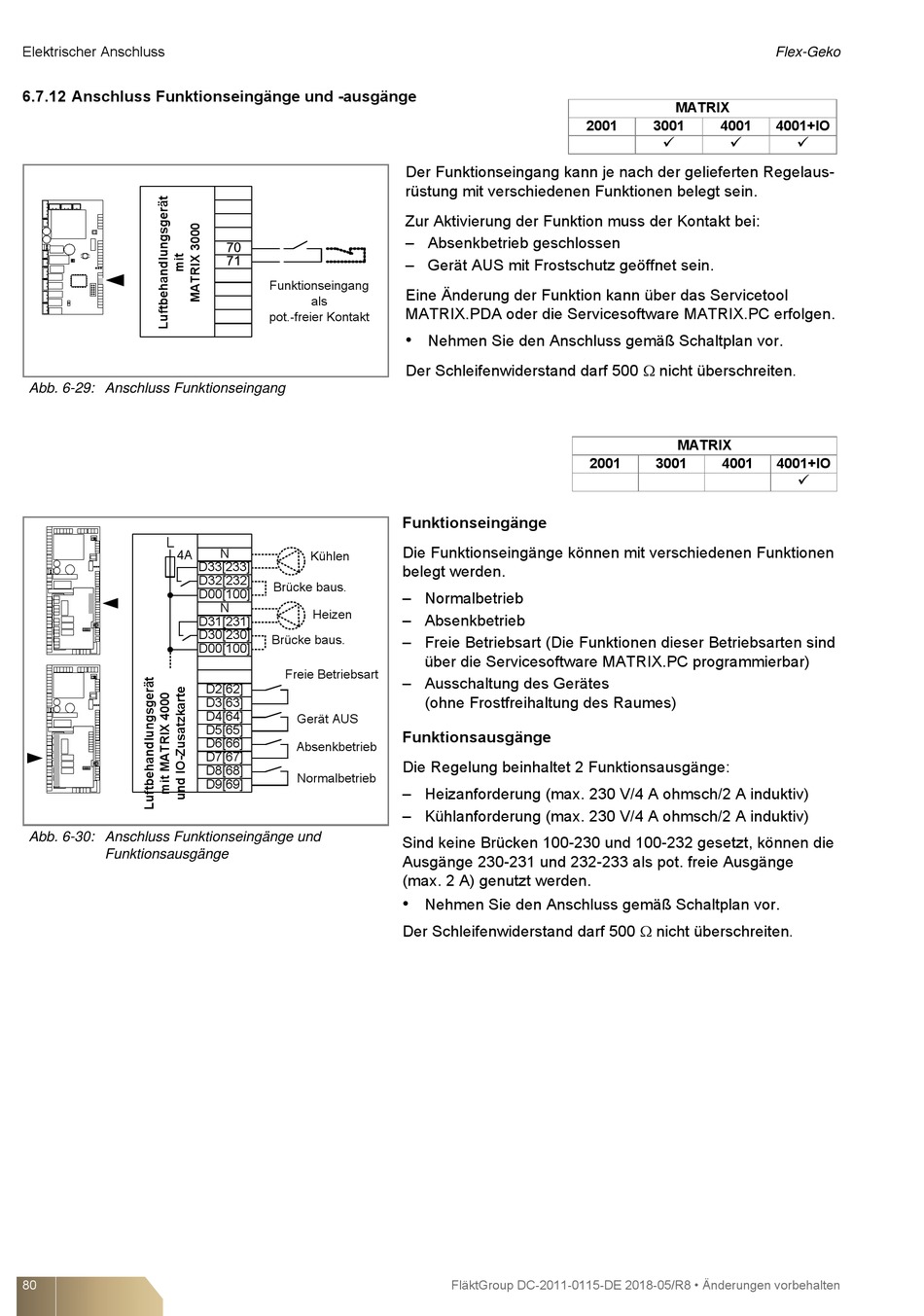

6.7.12 Anschluss Funktionseingänge und -ausgänge
Abb. 6-29: Anschluss Funktionseingang
L
4A
Abb. 6-30: Anschluss Funktionseingänge und
Funktionsausgänge
80
Funktionseingang
als
pot.-freier Kontakt
N
Kühlen
D33[233]
D32[232]
Brücke baus.
D00[100]
N
Heizen
D31[231]
D30[230]
Brücke baus.
D00[100]
Freie Betriebsart
D2[62]
D3[63]
D4[64]
Gerät AUS
D5[65]
D6[66]
Absenkbetrieb
D7[67]
D8[68]
Normalbetrieb
D9[69]
Der Funktionseingang kann je nach der gelieferten Regelaus-
rüstung mit verschiedenen Funktionen belegt sein.
Zur Aktivierung der Funktion muss der Kontakt bei:
– Absenkbetrieb geschlossen
– Gerät AUS mit Frostschutz geöffnet sein.
Eine Änderung der Funktion kann über das Servicetool
MATRIX.PDA oder die Servicesoftware MATRIX.PC erfolgen.
•
Nehmen Sie den Anschluss gemäß Schaltplan vor.
Der Schleifenwiderstand darf 500 nicht überschreiten
Funktionseingänge
Die Funktionseingänge können mit verschiedenen Funktionen
belegt werden.
– Normalbetrieb
– Absenkbetrieb
– Freie Betriebsart (Die Funktionen dieser Betriebsarten sind
über die Servicesoftware MATRIX.PC programmierbar)
– Ausschaltung des Gerätes
(ohne Frostfreihaltung des Raumes)
Funktionsausgänge
Die Regelung beinhaltet 2 Funktionsausgänge:
– Heizanforderung (max. 230 V/4 A ohmsch/2 A induktiv)
– Kühlanforderung (max. 230 V/4 A ohmsch/2 A induktiv)
Sind keine Brücken 100-230 und 100-232 gesetzt, können die
Ausgänge 230-231 und 232-233 als pot. freie Ausgänge
(max. 2 A) genutzt werden.
•
Nehmen Sie den Anschluss gemäß Schaltplan vor.
Der Schleifenwiderstand darf 500 nicht überschreiten
FläktGroup DC-2011-0115-DE 2018-05/R8 • Änderungen vorbehalten
MATRIX
2001
3001
4001
MATRIX
2001
3001
4001
Flex-Geko
4001+IO
4001+IO
