Technische Beschreibung
2.4.2 Geräteverkleidung
Verkleidungsvariante 01, 02, 03, 04, 13, 23
Verkleidungsvariante 05, 06
Verkleidungsvariante 07, 08

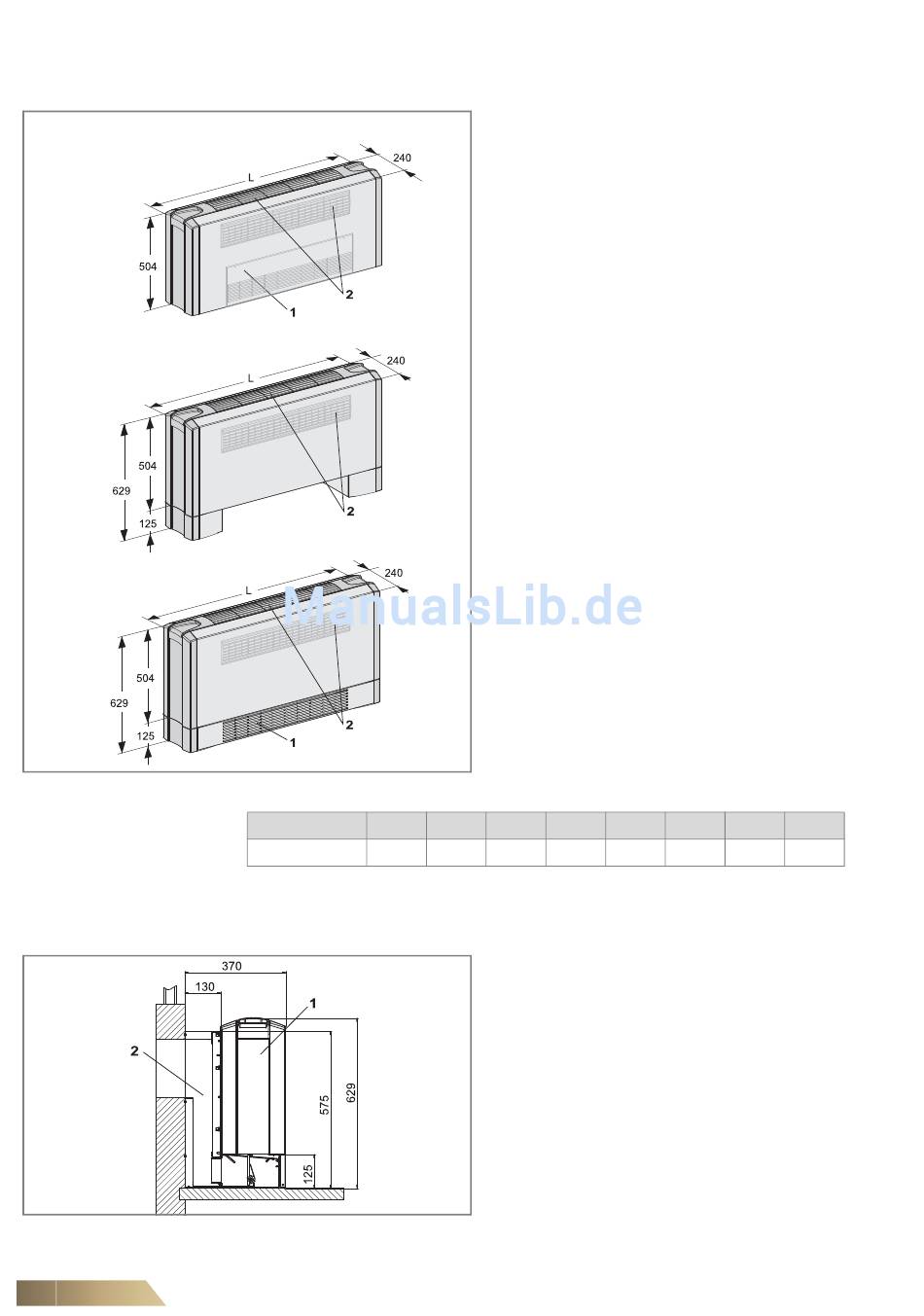

Abb. 2-4: Maße der Verkleidung
2.4.3 Ansaug-Schalldämpfer für Mischluftgeräte
Abb. 2-5: Maße der Verkleidung
22
Baugröße 1
Breite L [mm] 840
Tab. 2-14: Baugrößenabhängige Breitenmaße der Verkleidung
Alle weiteren Maße sind wie beim Wandgerät (siehe Kapitel 2.4.2).
Pos.1: Ansauggitter (opt.)
Pos.2: Ausblasgitter (opt.)
Betrifft folgende Verkleidungstypen:
Comfort
ZGF.1Cxx#
ZGF.2Cxx#
ZGF.3Cxx#
ZGF.4Cxx#
ZGF.5Cxx#
ZGF.6Cxx#
ZGF.7Cxx#
ZGF.8Cxx#
Verkleidungsvariante:
xx = 01, 02, 03, 04, 05, 06, 07, 08, 13, 23
Ausblasgitter:
2 3 4
990 1140 1290
Pos.1: Geräteverkleidung (Mischluft)
Pos.2: Schalldämpfer
Betrifft folgende Verkleidungstypen:
ZGF.##07# (oder ZGF.##08#)
Kann auch ohne Verkleidung verwendet werden.
FläktGroup DC-2011-0115-DE 2018-05/R8 • Änderungen vorbehalten
Flex-Geko
Economy
ZGF.1Exx#
ZGF.2Exx#
ZGF.3Exx#
ZGF.4Exx#
ZGF.5Exx#
ZGF.6Exx#
ZGF.7Exx#
ZGF.8Exx#
5 6 7
1440 1590 1740
8
1890
