Flex-Geko

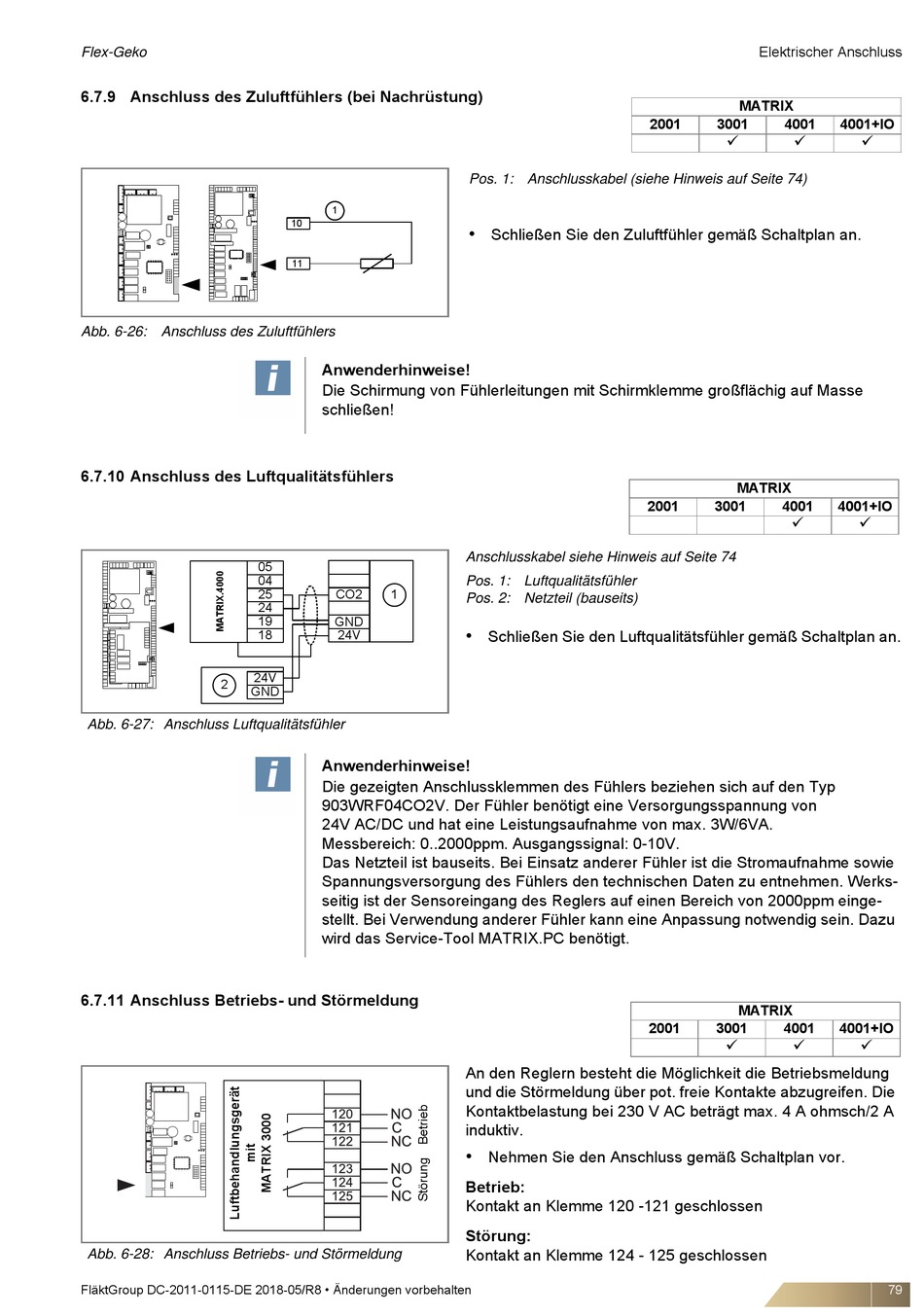

6.7.9 Anschluss des Zuluftfühlers (bei Nachrüstung)
Abb. 6-26: Anschluss des Zuluftfühlers
6.7.10 Anschluss des Luftqualitätsfühlers
24V
2
GND
Abb. 6-27: Anschluss Luftqualitätsfühler
6.7.11 Anschluss Betriebs- und Störmeldung
Abb. 6-28: Anschluss Betriebs- und Störmeldung
FläktGroup DC-2011-0115-DE 2018-05/R8 • Änderungen vorbehalten
1
10
11
Anwenderhinweise!
Die Schirmung von Fühlerleitungen mit Schirmklemme großflächig auf Masse
schließen!
05
04
25 CO2 1
24
19 GND
18 24V
Anwenderhinweise!
Die gezeigten Anschlussklemmen des Fühlers beziehen sich auf den Typ
903WRF04CO2V. Der Fühler benötigt eine Versorgungsspannung von
24V AC/DC und hat eine Leistungsaufnahme von max. 3W/6VA.
Messbereich: 0..2000ppm. Ausgangssignal: 0-10V.
Das Netzteil ist bauseits. Bei Einsatz anderer Fühler ist die Stromaufnahme sowie
Spannungsversorgung des Fühlers den technischen Daten zu entnehmen. Werks-
seitig ist der Sensoreingang des Reglers auf einen Bereich von 2000ppm einge-
stellt. Bei Verwendung anderer Fühler kann eine Anpassung notwendig sein. Dazu
wird das Service-Tool MATRIX.PC benötigt.
Pos. 1: Anschlusskabel (siehe Hinweis auf Seite 74)
•
Schließen Sie den Zuluftfühler gemäß Schaltplan an.
Anschlusskabel siehe Hinweis auf Seite 74
Pos. 1: Luftqualitätsfühler
Pos. 2: Netzteil (bauseits)
•
Schließen Sie den Luftqualitätsfühler gemäß Schaltplan an.
An den Reglern besteht die Möglichkeit die Betriebsmeldung
und die Störmeldung über pot. freie Kontakte abzugreifen. Die
Kontaktbelastung bei 230 V AC beträgt max. 4 A ohmsch/2 A
induktiv.
•
Nehmen Sie den Anschluss gemäß Schaltplan vor.
Betrieb:
Kontakt an Klemme 120 -121 geschlossen
Störung:
Kontakt an Klemme 124 - 125 geschlossen
Elektrischer Anschluss
MATRIX
2001 3001 4001
 
MATRIX
2001 3001 4001

MATRIX
2001 3001 4001
 
4001+IO

4001+IO

4001+IO

79
