Technische Beschreibung
2
Technische Beschreibung
2.1
Geräteteile

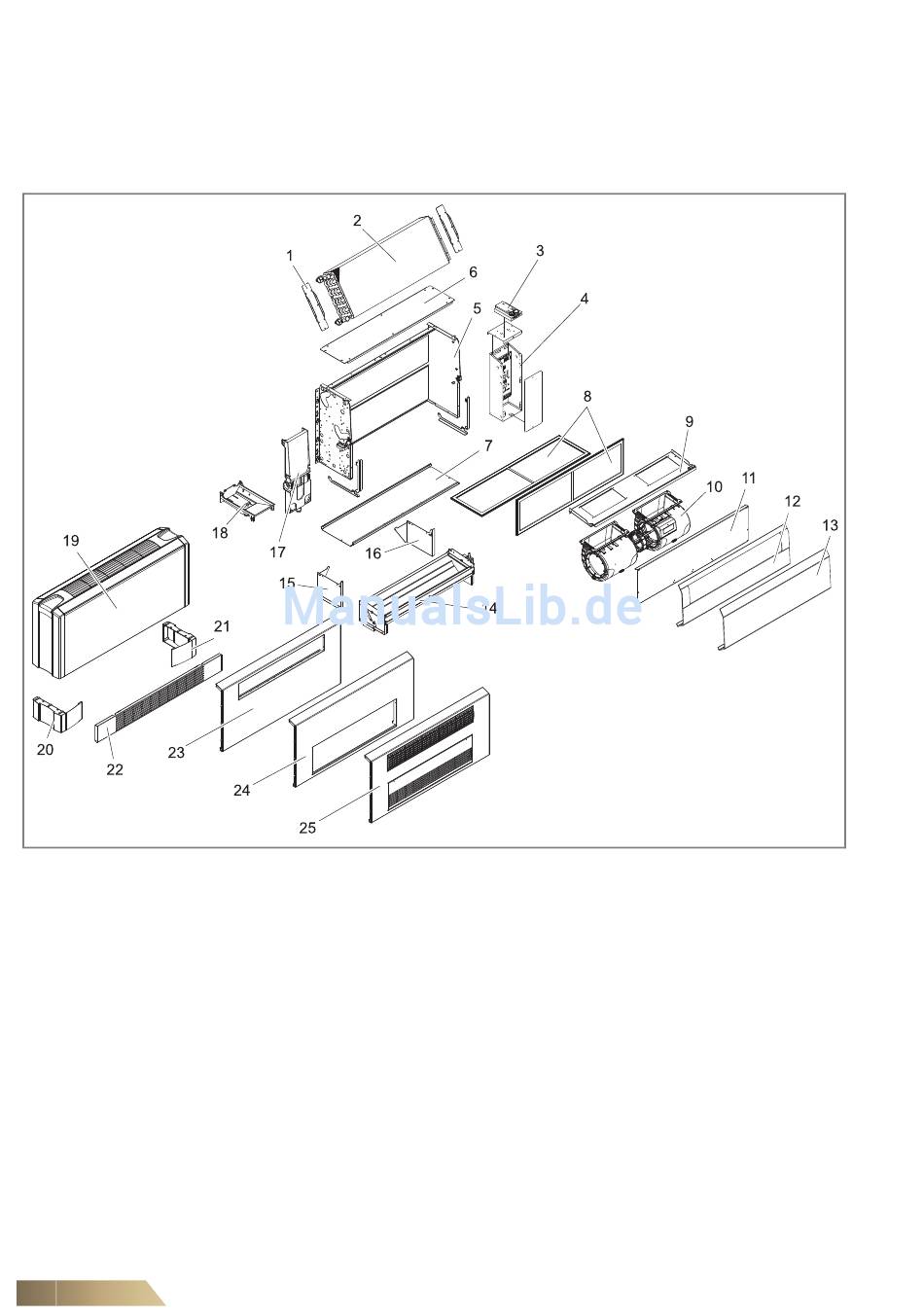

Abb. 2-1:
Geräteteile (je nach Geräteausführung)
Pos.1:
Montageblech
Pos.2:
Wärmetauscher
Pos.3:
Bediengerät
Pos.4:
Stahlblech-Elektroschaltkasten
Pos.5:
Grundgehäuse (Rückwand mit Seitenblechen)
Pos.6:
Deckelblech bei Ausblas frontseitig
Pos.7:
Bodenblech bei Ansaug frontseitig
Pos.8:
Filterelement
Pos.9:
Hauptkondensatwanne
Pos.10:
Ventilator mit Gehäuse
Pos.11:
Saugseitiges Frontblech bei Ansaug unten/hinten
Pos.12:
Druckseitiges Frontblech bei Ausblas frontseitig
Pos.13:
Druckseitiges Frontblech bei Ausblas oben/vorn
14
Pos.14:
Mischluftkasten mit Stellantrieb
Pos.15:
Gerätefuß links für Umluftgerät
Pos.16:
Gerätefuß rechts für Umluftgerät
Pos.17:
Seitliche Deckenkondensatwanne
Pos.18:
Seitliche Wandkondensatwanne
Pos.19:
Geräteverkleidung
Pos.20:
Fußverkleidung, links
Pos.21:
Fußverkleidung, rechts
Pos.22:
Ansauggitter
Pos.23:
Frontverkleidung für frontseitigen Ausblas
Pos.24:
Frontverkleidung für frontseitigen Ansaug
Pos.25:
Frontverkleidung für frontseitigen Ansaug
und Ausblas
FläktGroup DC-2011-0115-DE 2018-05/R8 • Änderungen vorbehalten
