Abb. 4-16: Abmessungen Ausblasöffnung (Luftrichtung „A" und „C")
4.12.2 Montage von bauseitigen Kanälen an der Ansaugseite (Umluftgeräte)
4.12.3 Montage von bauseitigen Kanälen an der Ansaugseite (Mischluftgeräte)

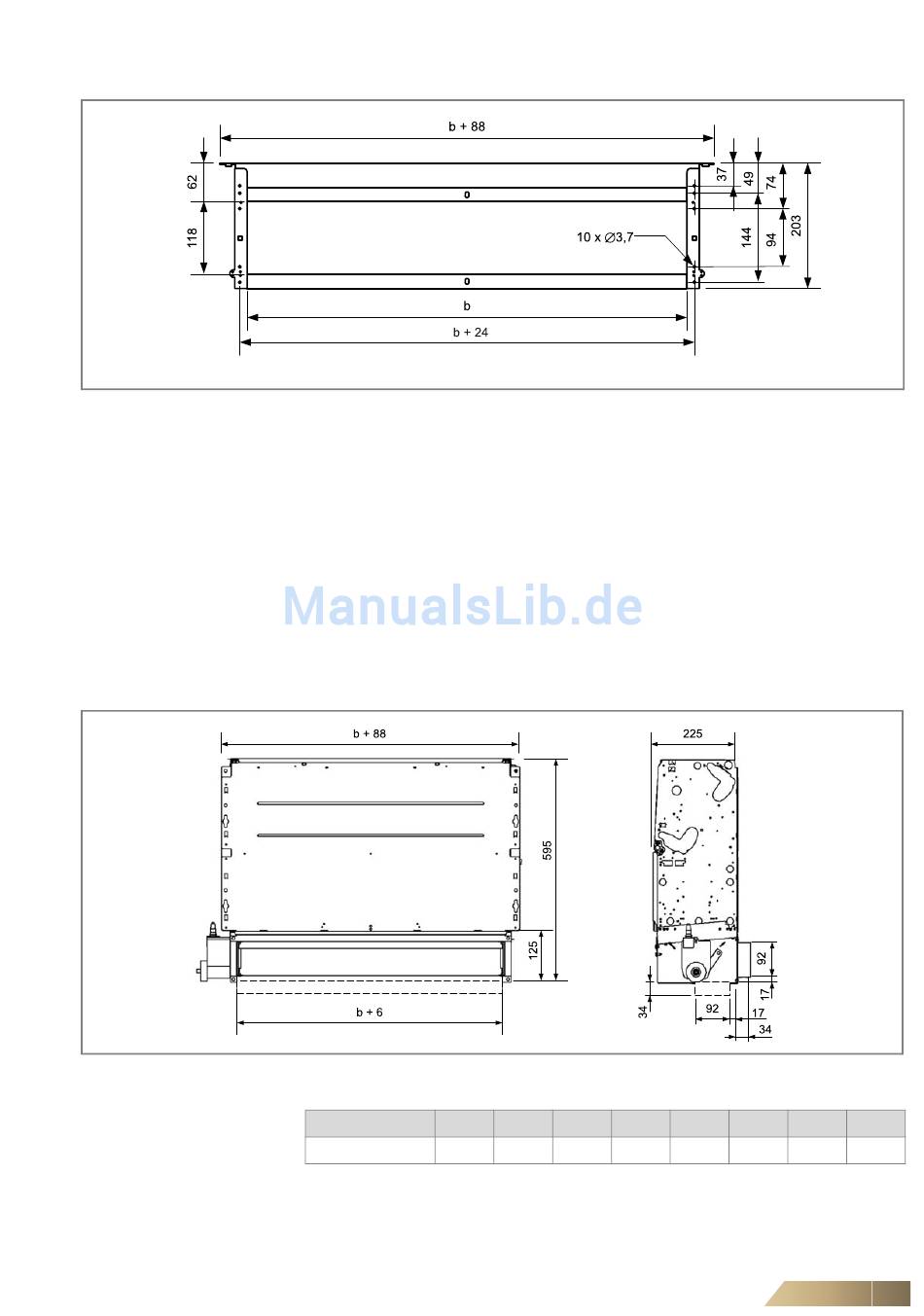

Abb. 4-17: Abmessungen Ansaugstutzen Mischluftkasten
FläktGroup DC-2011-0115-DE 2018-05/R8 • Änderungen vorbehalten
Bauseitige Kanäle an der Ansaugseite können nur bei Grundgeräten der Luftrichtung
„A" und „B" (vergl. Typenschlüssel S. 3) und mithilfe des Übergangsstückes (luftseiti-
ges Zubehör Typ ZGF.#A131), des Ansaugbogens (luftseitiges Zubehör Typ
ZGF.#A051) oder des Ansaugkastens mit Primärluftstutzen (luftseitiges Zubehör Typ
ZGF.#A011) montiert werden. Hinweise dazu finden Sie in der separaten Betriebsan-
leitung „PR-2008-0101-DE+GB_Flex-Geko-Zubehör-Montage".
Bei Geräten mit Mischlufteinrichtung können bauseitige Kanäle nur direkt am Ansaug-
stutzen für die Außenluft angeschlossen werden. Abmessungen siehe Abb. 4-17.
Baugröße
1
Breite b [mm]
410
Tab. 4-8:
Befestigungsmaße b
2
3
4
560
710
860
1010
Montage
5
6
7
1160
1310
1460
8
43
