Elektrische Installation
Abschirmen der Kabel:
Vermeiden Sie Installationen mit verdrillten Abschirmung-
senden. Diese beeinträchtigen den Abschirmungseffekt bei
höheren Frequenzen. Ist eine Unterbrechung der
Abschirmung, etwa zur Montage eines Motorschützes oder
Motorrelais, erforderlich, so muss die Abschirmung
anschließend mit möglichst niedriger HF-Impedanz weiter-
geführt werden.
Schließen Sie den Motorkabelschirm am Schirmblech des
Frequenzumrichters und am Metallgehäuse des Motors an
(z. B. EMV-Verschraubungen).
Stellen Sie die Abschirmungsanschlüsse mit einer
möglichst großen Kontaktfläche (Kabelschelle) her. Dies
Anschlussnr. 96
U
U1
W2
U1
Tabelle 8.29
1)
Schutzleiteranschluss
Bei Motoren ohne Phasentrennpapier oder eine andere
geeignete Isolierungsverstärkung für den Betrieb mit
Spannungsversorgung (z. B. Frequenzumrichter), verbinden
Sie einen Sinusfilter mit dem Ausgang des Frequenzum-
richters.
FC 300 Projektierungshandbuch
97 98 99
V W PE 1)
V1 W1
PE 1)
U2 V2
V1 W1 PE 1)
®
MG.33.BD.03 - VLT ist eine eingetragene Marke von Danfoss
kann unter Verwendung des im Lieferumfang des Frequen-
zumrichters enthaltenen Zubehörs erfolgen.
Kabellänge und -querschnitt:
Der Frequenzumrichter ist mit einer bestimmten
Kabellänge auf EMV getestet worden. Das Motorkabel
muss möglichst kurz sein, um Geräuschniveau und Ableit-
ströme auf ein Minimum zu beschränken.
Taktfrequenz:
Wenn der Frequenzumrichter zusammen mit einem
Sinusfilter verwendet wird, um z. B. die Störgeräusche des
Motors zu reduzieren, muss die Taktfrequenz in
14-01 Taktfrequenz entsprechend der Angabe zu dem
verwendeten Sinusfilter eingestellt werden.
Motorspannung 0-100 % der Netzspannung.

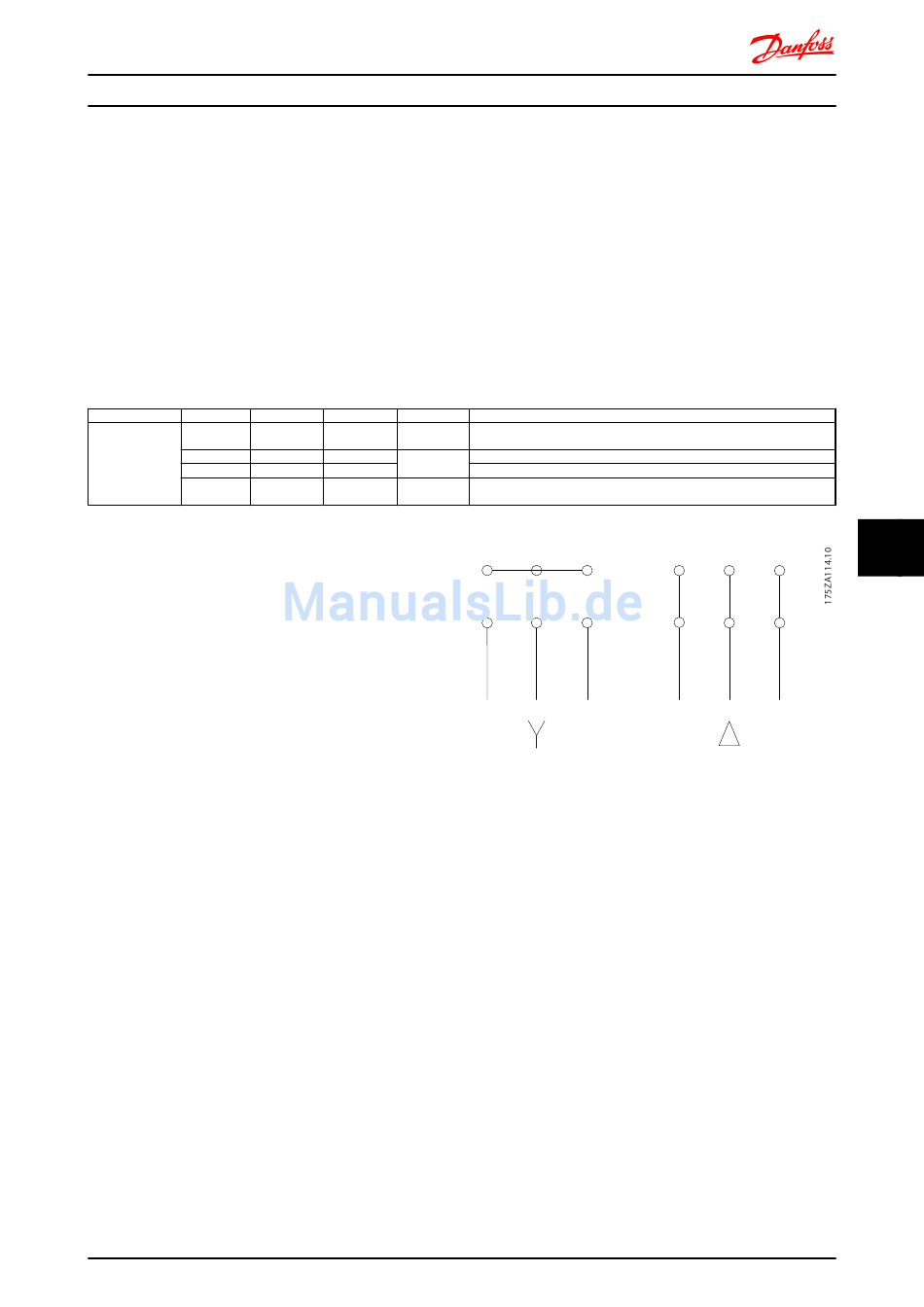

3 Drähte aus Motor
Dreieckanschluss
6 Drähte aus Motor
Sternanschluss U2, V2, W2
U2, V2 und W2 separat miteinander zu verbinden.
U V W
96 97 98
Abbildung 8.55
U V W
96 97 98
