Elektrische Installation

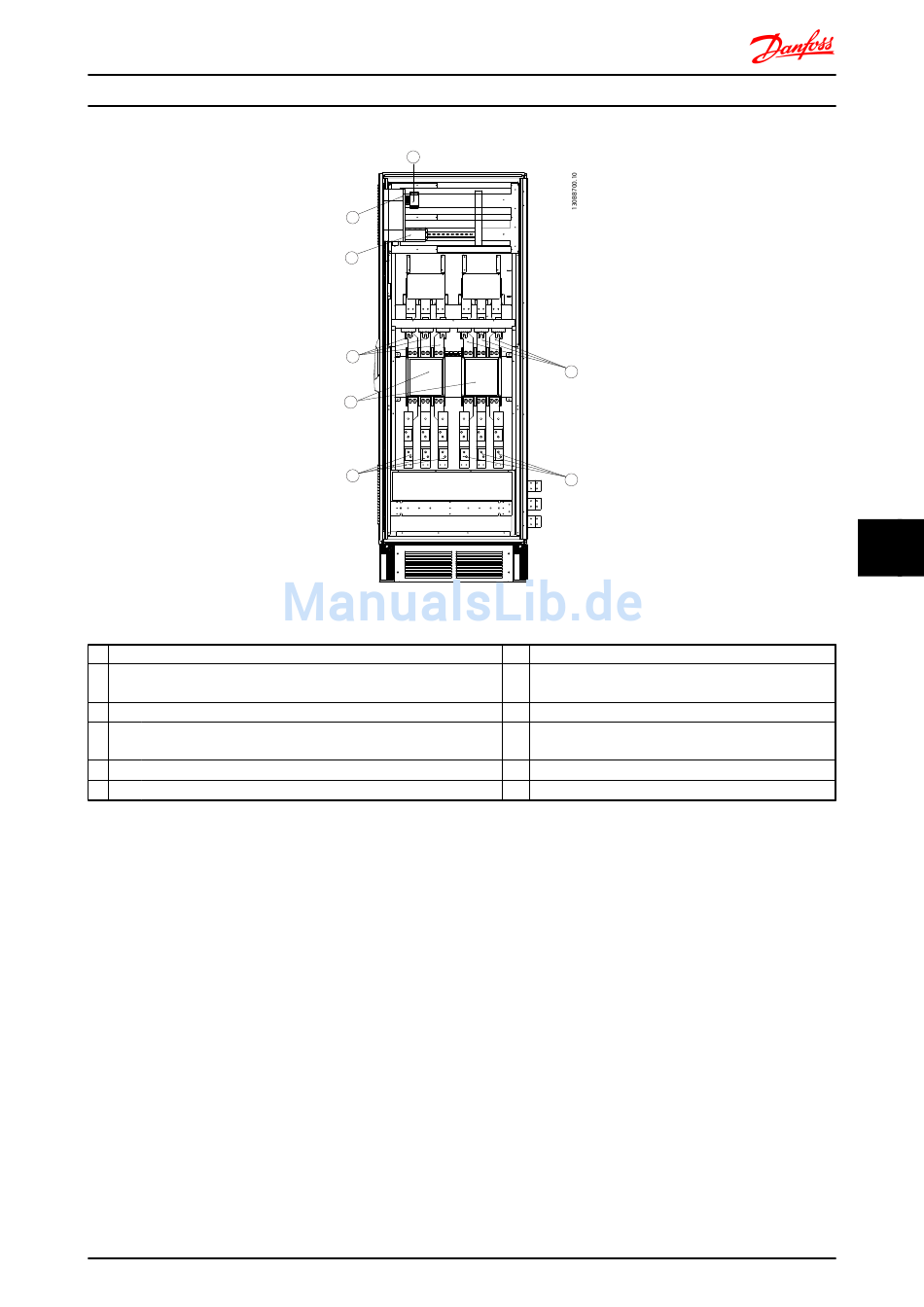

Abbildung 8.61 Optionsschrank, Baugröße F11 und F13
1) Pilz-Relaisklemme
2) Fehlerstromschutzeinrichtung oder IRM-Klemme
3) Netz/6-phasig
R1 S1 T1 R2 S2
91-1 92-1 93-1 91-2 92-2 93-2
L1-1 L2-1 L3-1 L1-2 L2-2 L3-2
Tabelle 8.35
FC 300 Projektierungshandbuch
1
4
2
5
6
3
T2
®
MG.33.BD.03 - VLT ist eine eingetragene Marke von Danfoss
5
3
4) Sicherheits-Relaiswindungssicherung mit Pilz-Relais
Die Teilenummern finden Sie in den Sicherungsta-
bellen.
5) Leitungssicherungen, (6 Stück)
Die Teilenummern finden Sie in den Sicherungsta-
bellen.
6) 2 x 3-phasige manuelle Trennung
