Elektrische Installation
Beachten Sie, dass die Spannung an den Klemmen bis zu
1099 V DC betragen kann.
Die Zwischenkreiskopplung ist nur mit Sonderzubehör
möglich und erfordert besondere Sicherheitsüberlegungen.
Nähere Informationen finden Sie in der Anleitung zur
Zwischenkreiskopplung MI.50.NX.YY.
Beachten Sie, dass Netzunterbrechung den Frequenzum-
richter aufgrund der DC-Zwischenkreisverbindung ggf.
nicht spannungslos schaltet.

8.7.3 Installation des Bremskabels

Das Verbindungskabel zum Bremswiderstand muss
abgeschirmt sein. Die max. Länge vom Frequenzumrichter
zur DC-Schiene ist auf 25 m beschränkt.
1. Schließen Sie die Abschirmung über
Kabelschellen an der leitfähigen Rückwand des
Frequenzumrichters und am Metallgehäuse des
Bremswiderstands an.
2. Dimensionieren Sie den Bremskabelquerschnitt
passend zum Bremsmoment.
Nr. Funktion
81, 82 Bremswiderstandsklemmen
Tabelle 8.89
Weitere Informationen zur sicheren Installation siehe die
Bremsanleitung MI.90FX.YY und MI.50.SX.YY.
HINWEIS
Bei einem Kurzschluss in der Bremselektronik des Frequen-
zumrichters kann ein eventueller Leistungsverlust im
Bremswiderstand durch Unterbrechung der Netzver-
sorgung zum Frequenzumrichter (Netzschalter, Schütz)
verhindert werden. Nur der Frequenzumrichter kann das
Schütz steuern.
VORSICHT
Bitte beachten Sie, dass abhängig von der Versorgung-
spannung Spannungen bis zu 1099 VDC an den Klemmen
anliegen können.
Baugröße F Anforderungen
Der Bremswiderstand muss an den Bremsklemmen in
jedem Wechselrichtermodul angeschlossen werden.
8.7.4 Anschließen eines PCs an einen
Frequenzumrichter
Installieren Sie zur Regelung des Frequenzumrichters über
einen PC die Konfigurationssoftware MCT 10.
FC 300 Projektierungshandbuch
®
MG.33.BD.03 - VLT ist eine eingetragene Marke von Danfoss
Der PC ist über ein Standard-USB-Kabel (Host/Gerät) oder
über die RS485-Schnittstelle angeschlossen, wie im
Abschnitt Busanschluss im Programmierungshandbuch
gezeigt.
USB ist eine serielle Schnittstelle mit 4 abgeschirmten
Kabeln, bei dem Erdkontakt 4 mit der Abschirmung in der
USB-Schnittstelle verbunden ist. Beim Anschluss des PCs an
einen Frequenzumrichter per USB-Kabel besteht die
Gefahr, den USB-Host-Regler des PCs zu beschädigen. Alle
Standard-PCs werden ohne galvanische Trennung in der
USB-Schnittstelle gefertigt.
Jeder Masseanschluss-Potenzialunterschied, der sich daraus
ergibt, dass die im Produkthandbuch „Netz- und Massean-
schluss" enthaltenen Empfehlungen nicht berücksichtigt
wurden, kann den USB-Host-Regler über die Abschirmung
des USB-Kabels beschädigen.
Die Verwendung eines USB-Reparaturschalters mit
galvanischer Trennung wird bei der Verbindung des PCs
mit einem Frequenzumrichter über ein USB-Kabel zum
Schutz des USB-Host-Reglers des PCs vor Masseanschluss-
Potenzialunterschieden empfohlen.
Es wird empfohlen, auf die Verwendung eines PC-
Leistungskabels mit Erdungsstecker zu verzichten, wenn
der PC per USB-Kabel mit dem Frequenzumrichter
verbunden ist. Durch dieses Kabel reduziert sich der
Masseanschluss-Potenzialunterschied, jedoch werden nicht
alle Potenzialunterschiede eliminiert, da Erde und
Abschirmung über die USB-Schnittstelle des PCs
miteinander verbunden sind.

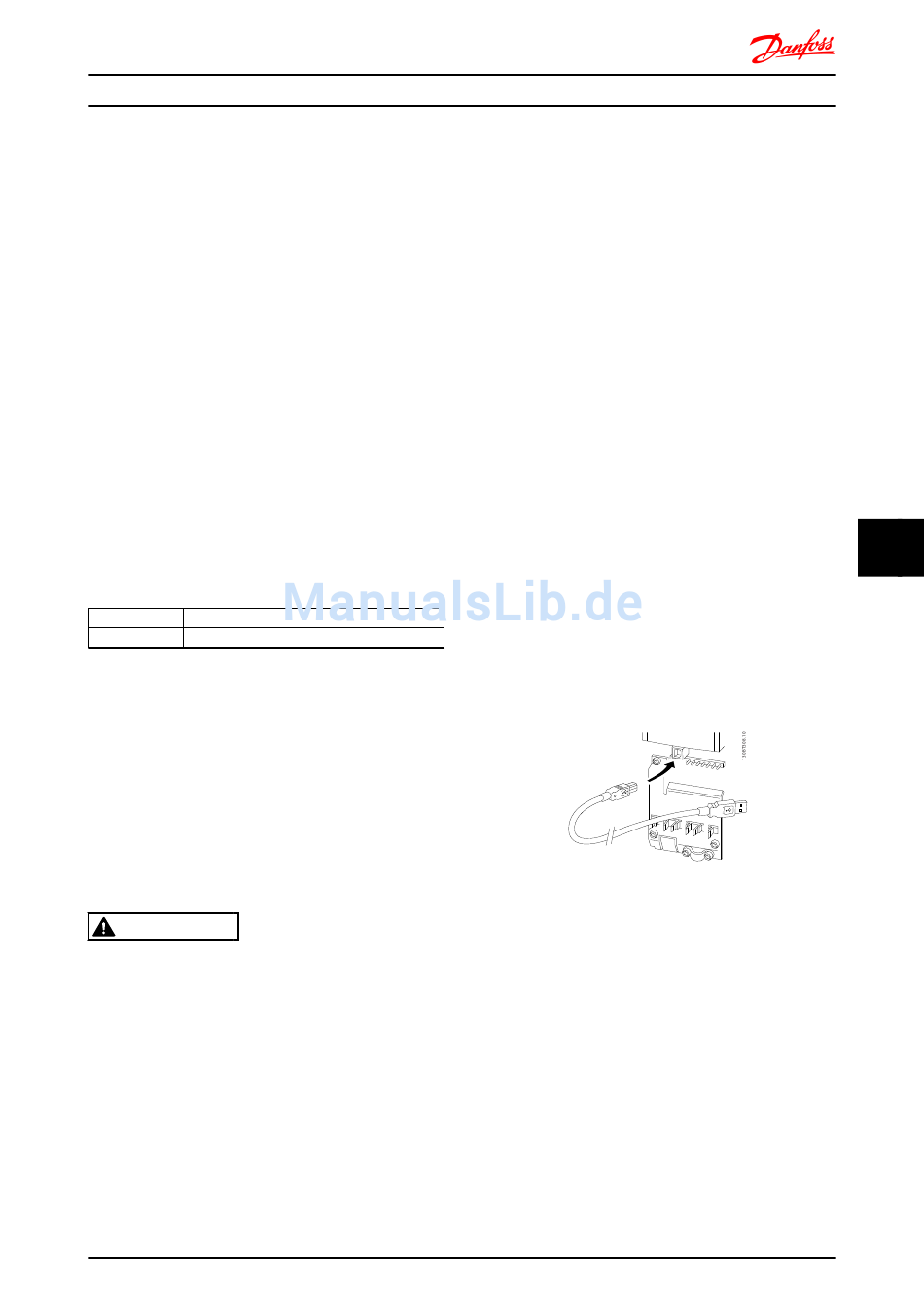

Abbildung 8.90 USB-Anschluss.

8.7.5 Die FC 300 PC-Software

Datenspeicherung im PC über MCT 10-Konfigurations-
software:
1. Verbinden Sie den PC über eine USB-Kommunika-
tionsschnittstelle mit dem Gerät.
2. Öffnen Sie die MCT 10-Konfigurationssoftware
3. Wählen Sie im Abschnitt „Netzwerk" die USB-
Schnittstelle aus
4. Wählen Sie „Kopieren" aus
5. Wählen Sie den Abschnitt „Projekt" aus
6. Wählen Sie „Einfügen" aus
