Elektrische Installation
8.2.3 Netzanschlüsse 12-Puls-
Frequenzumrichter
Verkabelung und Absicherung
HINWEIS
Kabel – Allgemeines
Alle Kabel müssen den einschlägigen Vorschriften zu
Kabelquerschnitten und Umgebungstemperatur
entsprechen. UL-Anwendungen erfordern Kupferleiter mit
75 °C. Kupferleiter mit 75 und 90 °C sind für Frequenzum-
richter in Nicht-UL-Anwendungen thermisch akzeptabel.
Die Leistungskabelanschlüsse werden nachfolgend
dargestellt. Die Dimensionierung des Kabelquerschnitts
muss entsprechend dem Nennstrom und den lokalen
Bestimmungen erfolgen. Details finden Sie unter .
Zum Schutz des Frequenzumrichters sind die empfohlenen
Sicherungen zu verwenden, oder das Gerät muss über
integrierte Sicherungen verfügen. Empfehlungen zu
Schützen finden Sie in den Tabellen des Abschnitts über
Sicherungen. Stellen Sie stets sicher, dass die Sicherungs-
auswahl den lokalen Bestimmungen entspricht.
Der Netzanschluss ist mit dem Netzschalter verbunden
(sofern vorhanden).

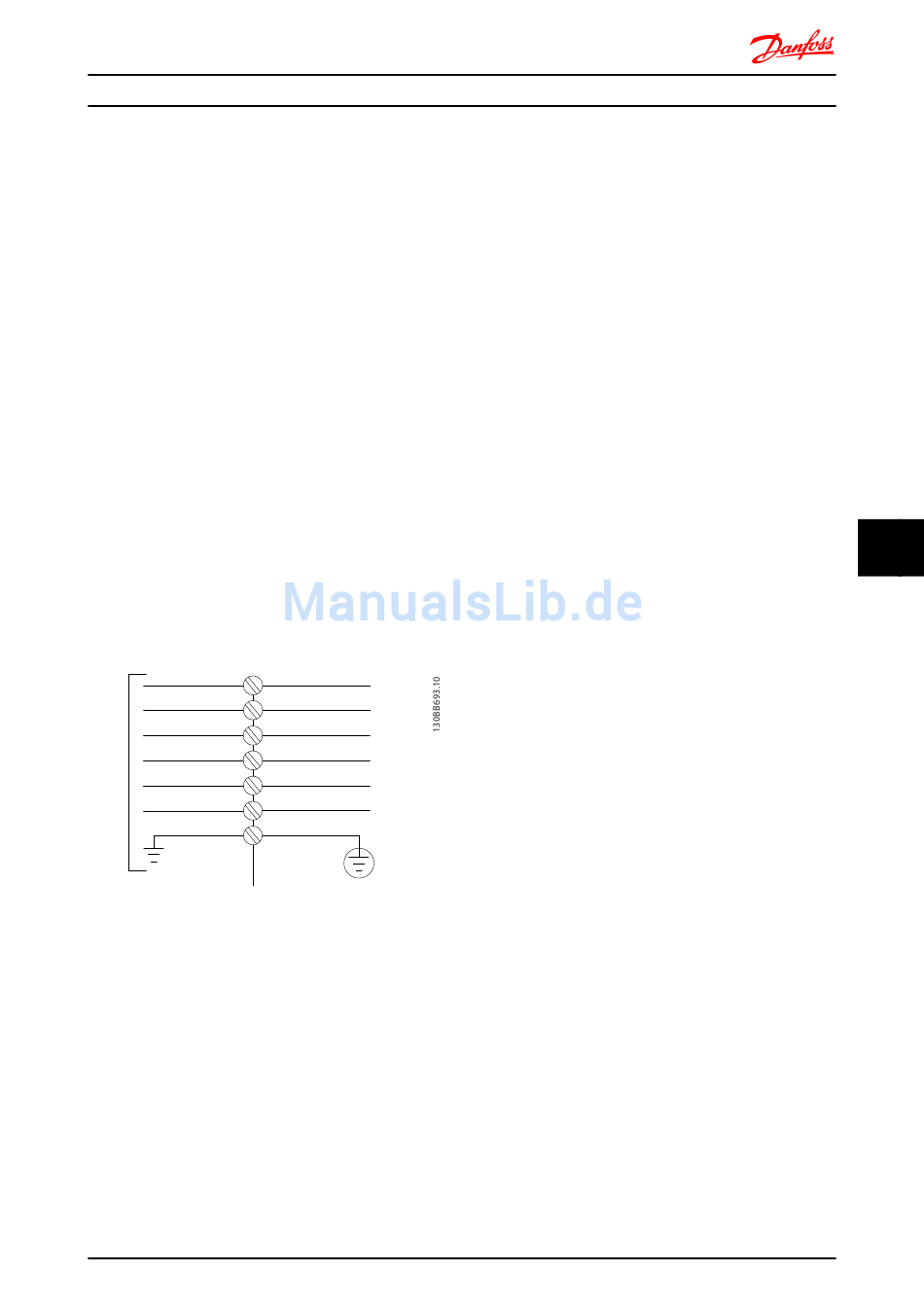

6 Phase
power
input
Abbildung 8.53
HINWEIS
Das Motorkabel muss abgeschirmt/verstärkt sein. Bei
Verwendung eines nicht abgeschirmten/nicht verstärkten
Kabels werden einige EMV-Anforderungen nicht
eingehalten. Verwenden Sie ein abgeschirmtes/verstärktes
Motorkabel, um die Bestimmungen für EMV-Emissionen zu
erfüllen. Weitere Informationen finden Sie im Abschnitt
EMV-Spezifikationen des Projektierungshandbuchs.
Hinweise zu korrekten Maßen von Motorkabelquerschnitt
und -länge finden Sie unter .
FC 300 Projektierungshandbuch
91-1 (L1-1)
92-1 (L2-1)
93-1 (L3-1)
91-2 (L1-2)
92-2 (L2-2)
93-2 (L3-2)
95 PE
®
