Bedienung des Multimeters
Drücken Sie im Oszilloskop-Fenster die Taste OSC/DMM. Das Oszilloskop schaltet zum
Multimeter-Fenster um. Der Bildschirm zeigt anschließend das Messmodusfenster an, das
beim letzten Ausschalten des Multimeters verwendet wurde. Nach dem ersten Umschalten
in den Multimeter-Messmodus wird standardmäßig der Gleichspannungmessmodus
eingestellt.
Messen des Widerstands
Gehen Sie zum Messen eines Widerstands folgendermaßen vor:
1)
Drücken Sie die Taste R. Das Widerstandsmessfenster öffnet sich auf dem
Bildschirm.
2)
Stecken Sie das schwarze Kabel in die COM- und das rote Kabel in die
V/Ω/C-Bananenbuchse.
3)
Verbinden Sie die roten und schwarzen Messleitungen mit dem zu prüfenden
Widerstand. Der Widerstandswert wird in Ohm auf dem Bildschirm angezeigt. Der
Bildschirm wird dann wie in Abbildung 7-2 aussehen.

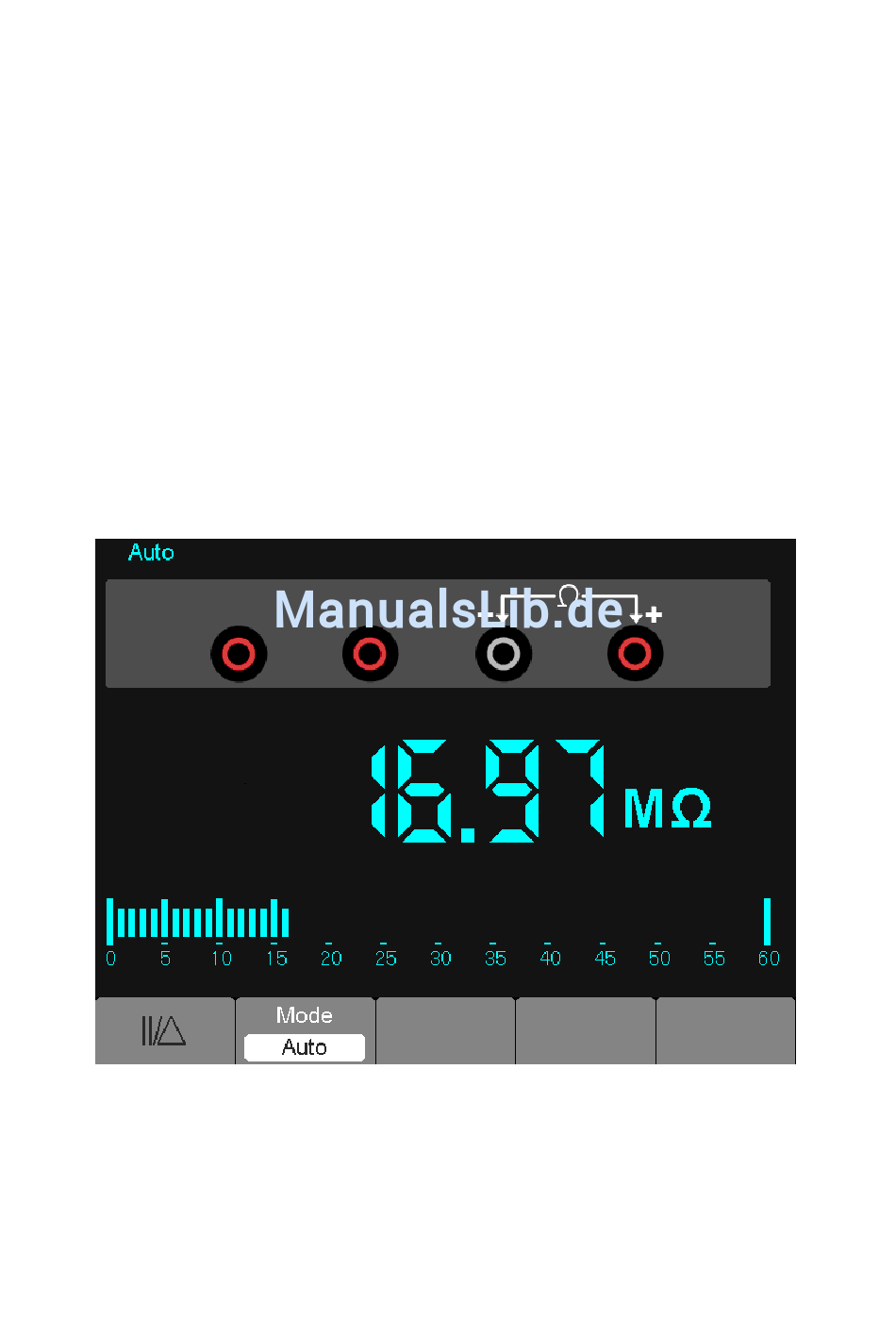

Abbildung 7-2 Widerstandsmessung
60
MS6000-EU-DE V1.4
8/12
