Messen einer Wechselspannung
Führen Sie die folgenden Schritte durch, um die Wechselspannung zu messen:
1)
Drücken Sie die Taste V. Das Symbol DC erscheint im oberen Bildschirmbereich.
2)
Drücken Sie die Taste F1. Das Symbol AC erscheint im oberen Bildschirmbereich.
3)
Stecken Sie das schwarze Kabel in die COM- und das rote Kabel in die
V/Ω/C-Bananenbuchse.
4)
Verbinden Sie die roten und schwarzen Messleitungen mit den Messpunkten. Der
Wechselspannungswert wird auf dem Bildschirm angezeigt. Der Bildschirm wird dann
wie in Abbildung 7-7 aussehen.

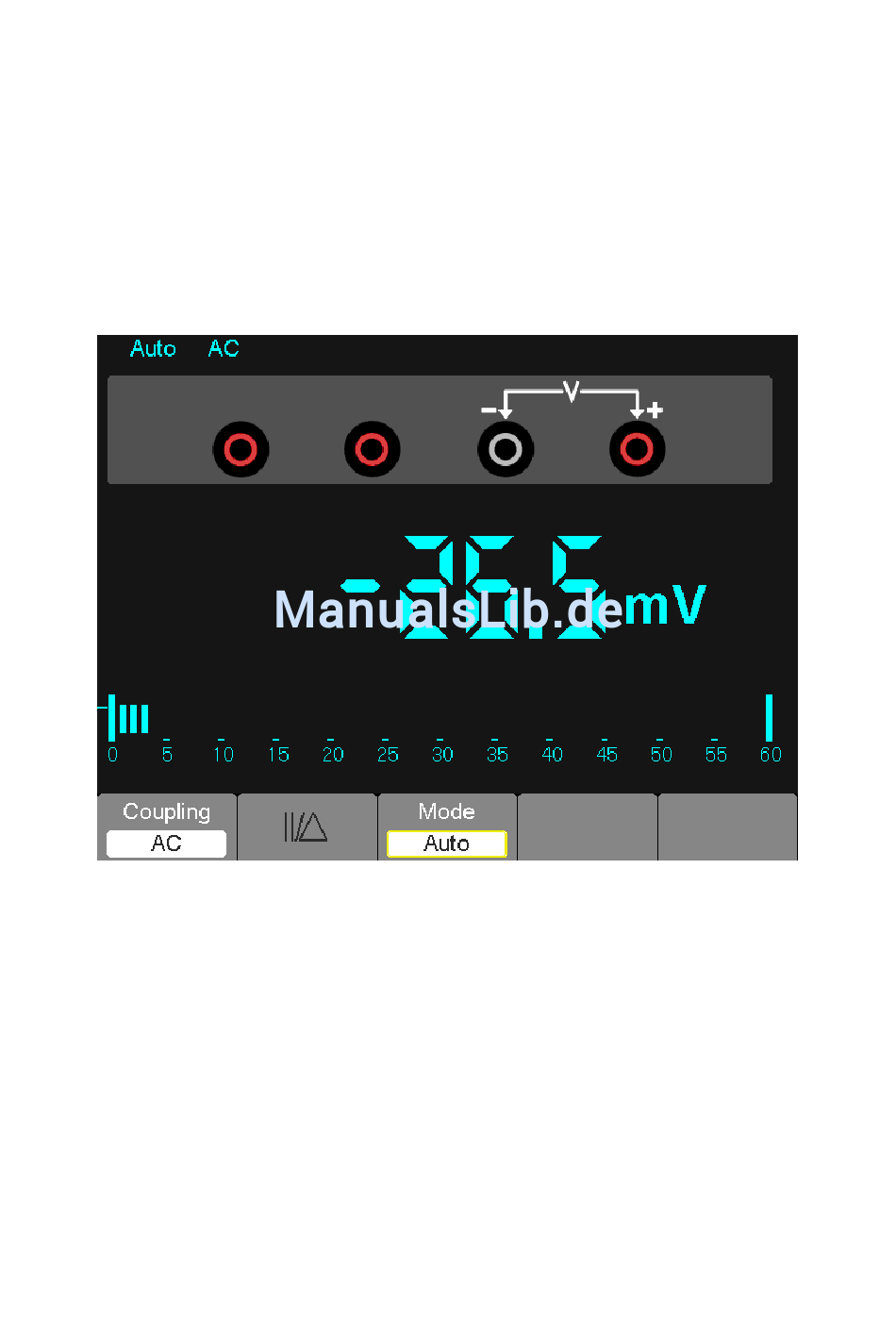

Abbildung 7-7 Wechselspannungsmessung
65
MS6000-EU-DE V1.4
8/12
