4.2.1
Scan-Modusanzeige (Roll-Modus)
Wird die Taste TIME/DIV auf 80 ms/div oder langsamer und der Triggermodus auf Auto eingestellt,
arbeitet das Oszilloskop im Abtastmodus. In diesem Modus wird die Signalanzeige ohne Trigger oder
horizontale Positionskontrolle von links nach rechts aktualisiert.
4.3

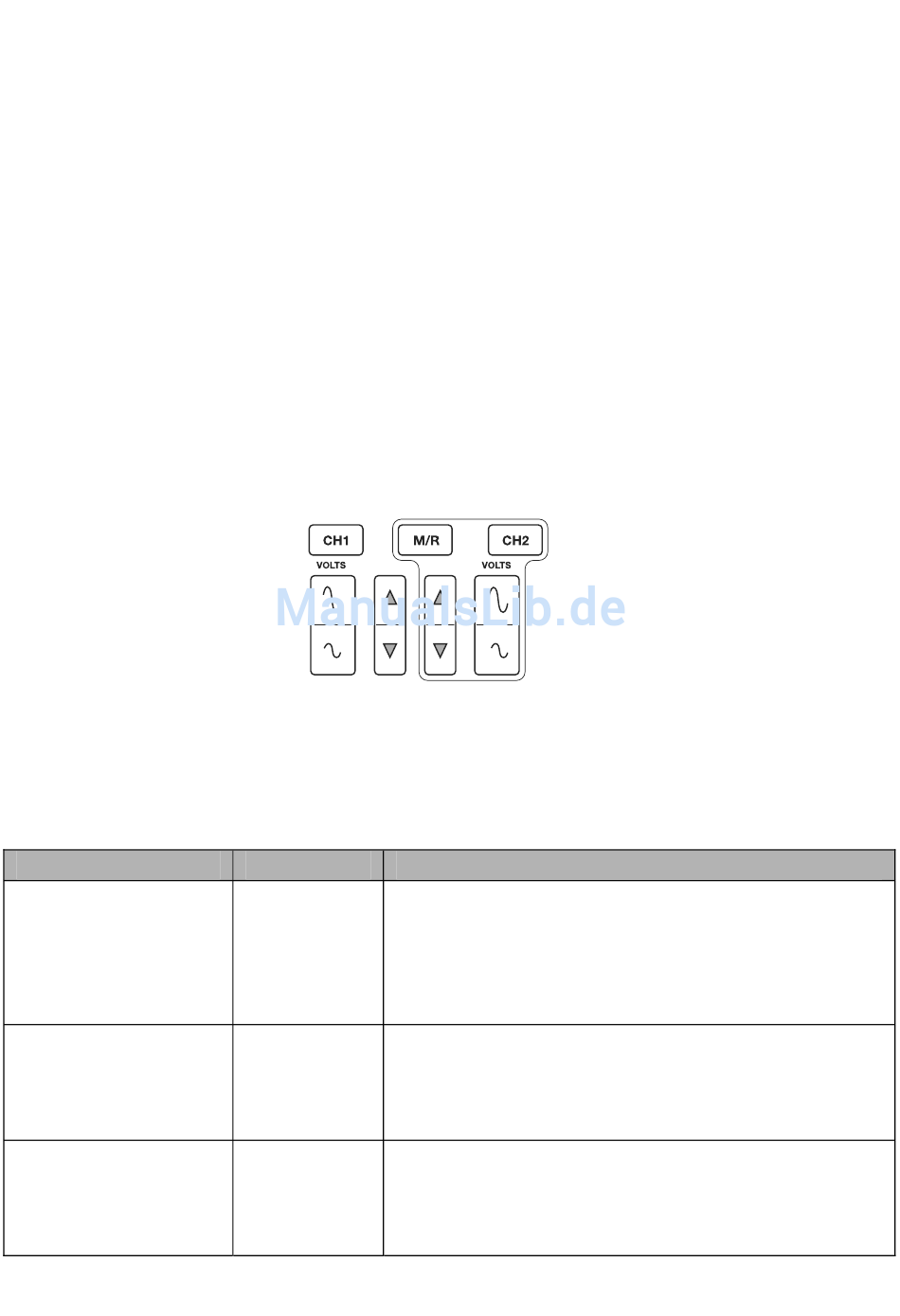

Vertikale Bedienelemente
Sie können die vertikalen Bedienelemente verwenden, um Signale anzuzeigen und zu entfernen, die
vertikale Position und Skalierung einzustellen und Eingangsparameter festzulegen sowie für vertikale
mathematische Operationen. Für jeden Kanal gibt es ein eigenes vertikales Menü. Siehe
Menübeschreibung unten.
1.
VERTIKALE POSITIONSLEISTE: Verschiebt die Kanalsignale auf dem Bildschirm nach oben bzw.
unten. Bewegt im Doppelfenstermodus die Signale in beiden Fenstern gleichzeitig in die gleiche
Richtung.
2.
Menü (CH1, CH2): Zeigt vertikale Menüoptionen an. Schaltet der Anzeige von Kanalsignalen ein
oder aus. Schalten Sie mit der MENU-Taste das Menü ein. Wählen Sie mit der CH1- oder
CH2-Taste den Kanal aus, den Sie anpassen möchten. Gehen Sie mit der F5-Taste von Menüseite
1 zu Seite 2.
Optionen
Kopplung (F1)
(Menüseite 1)
20
MHz
Bandbreitenbegrenzung
(F2)
(Menüseite 1)
VOLTS/Div (F3)
(Menüseite 1)
Einstellungen
Kommentare
DC lässt alle Anteile des Eingangssignals durch.
DC
AC sperrt Gleichstromanteile und dämpft Signale unter 10
AC
Hz.
Masse
Masse entkoppelt das Eingangssignal und es intern auf
Masse.
Begrenzt die Bandbreite, um das Rauschen in der
AUS
Signalanzeige zu verringern. Filtert das Signal, um
EIN
Störrauschen und andere unerwünschte hochfrequente
Anteile zu reduzieren.
Wählt die Auflösung des VOLT-Bedienelements.
Grob
„Grob" legt die Sequenz 1-2-5 fest. Bei „Fein" wird die
Fein
Auflösung auf schmale Schritte zwischen den groben
Einstellungen geändert.
25
MS6000-EU-DE V1.4
8/12
