Bedienung
Nullabgleich des Erdungswiderstands Bereiche
1.
Schließen Sie den langen Testkabel an das Messgerät wie folgt:
a. Grünes Kabel an den Anschluss 'E' (grüne Buchse
b. Gelbes Kabel an den 'P'-Klemme (gelbe Buchse)
C. Das rote Prüfkabel an die "C"-Klemme (rote Buchse)
2.
Einstellen der Funktion des Wahlschalters auf den gewünschten Messbereich. (20, 200,
2000Ω)
3.
Kurz die 3 Prüfleitungen zusammen, indem sie alle zu einer einzigen Masse.
4.
Drücken Sie die Taste "TEST".
5.
Verwenden Sie die 0-ADJUST-Regler zum Einstellen der angezeigte Messwert zu 000 Ω.
6.
Drücken Sie die Taste "TEST" wieder zu Ende des Nullabgleichs.
7.
Um diese Einstellung für jeden Bereich..

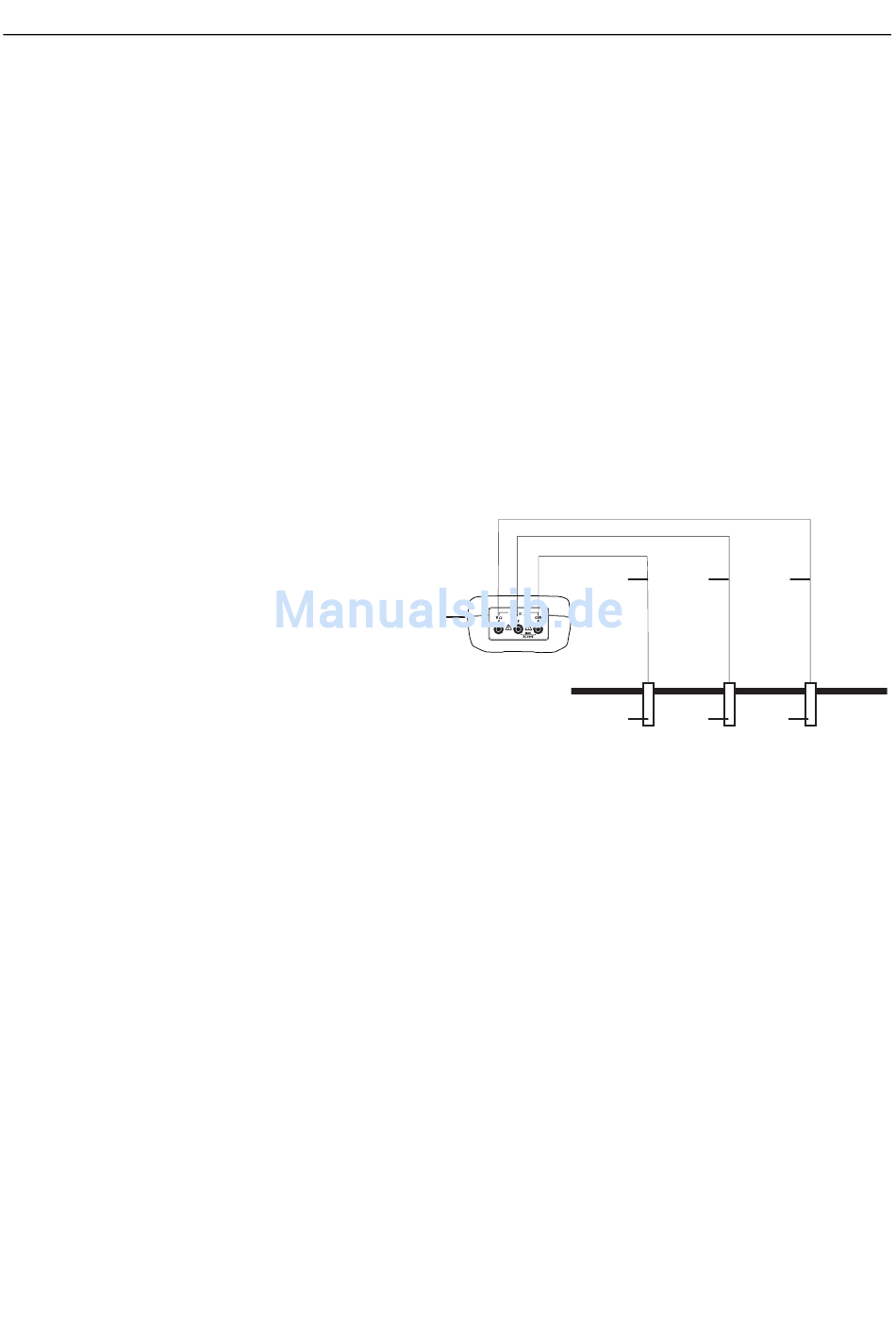

Testverbindungsdiagramm
1.
382252 Messgerät
2.
Grüne Prüfkabel (E)
3.
Gelbe Messleitung (P)
4.
Das rote Prüfkabel (C)
5.
Bestehende Erdungsstange
6.
P1 Hilfserdungsschiene
7.
C1 Hilfserdungsschiene
Spannungsprüfung der Erde
1.
Einstellen der Funktion Wahlschalter auf die Position der Erde Spannung (AC oder DC)
2.
Verbinden Sie die 2 Prüfleitungen mit dem Messgerät.
Verbinden Sie den schwarzen und roten führt - anschließen, die schwarze Leitung an den E
(grüne Buchse), und schließen Sie das rote Prüfkabel an die Buchse C (rot).
3.
Schließen Sie die Prüfkabel an das Element unter Test.
4.
Bestätigen, dass die Messung der Spannung beträgt weniger als 10 V AC; ansonsten
genaue Erdungswiderstand Messungen gemacht werden können. Wenn Spannung
vorhanden ist (höher als 10V AC), die Quelle der Spannung muss gefunden und behoben
werden, bevor die Prüfung fortgesetzt werden kann.
1
4
3
2
4
5
6
7
382252-de-DE_V1.5
1/17
