Messen eines Gleichstroms
Führen Sie die folgenden Schritte durch, um einen Gleichstrom kleiner 600 mA zu
messen:
1)
Drücken Sie die Taste A. Das Symbol DC erscheint im oberen Bildschirmbereich. Die
auf dem Hauptanzeigebildschirm angezeigte Maßeinheit ist mA. Wechseln Sie mit F2
die Maßeinheit zwischen mA und 10 A. Der max. zulässige Gleichstrom ist 600 mA.
2)
Stecken Sie das schwarze Kabel in die COM- und das rote Kabel in die
mA-Bananenbuchse.
3)
Verbinden Sie die roten und schwarzen Messleitungen mit den Messpunkten. Der
Gleichstromwert wird auf dem Bildschirm angezeigt. Der Bildschirm wird dann wie in
Abbildung 7-8 aussehen.
HINWEIS: Begrenzen Sie bei Strommessungen von 5 A und mehr die Messdauer auf max.
15 Sekunden und warten Sie zwischen den Messungen 1 Minute zum Abkühlen.

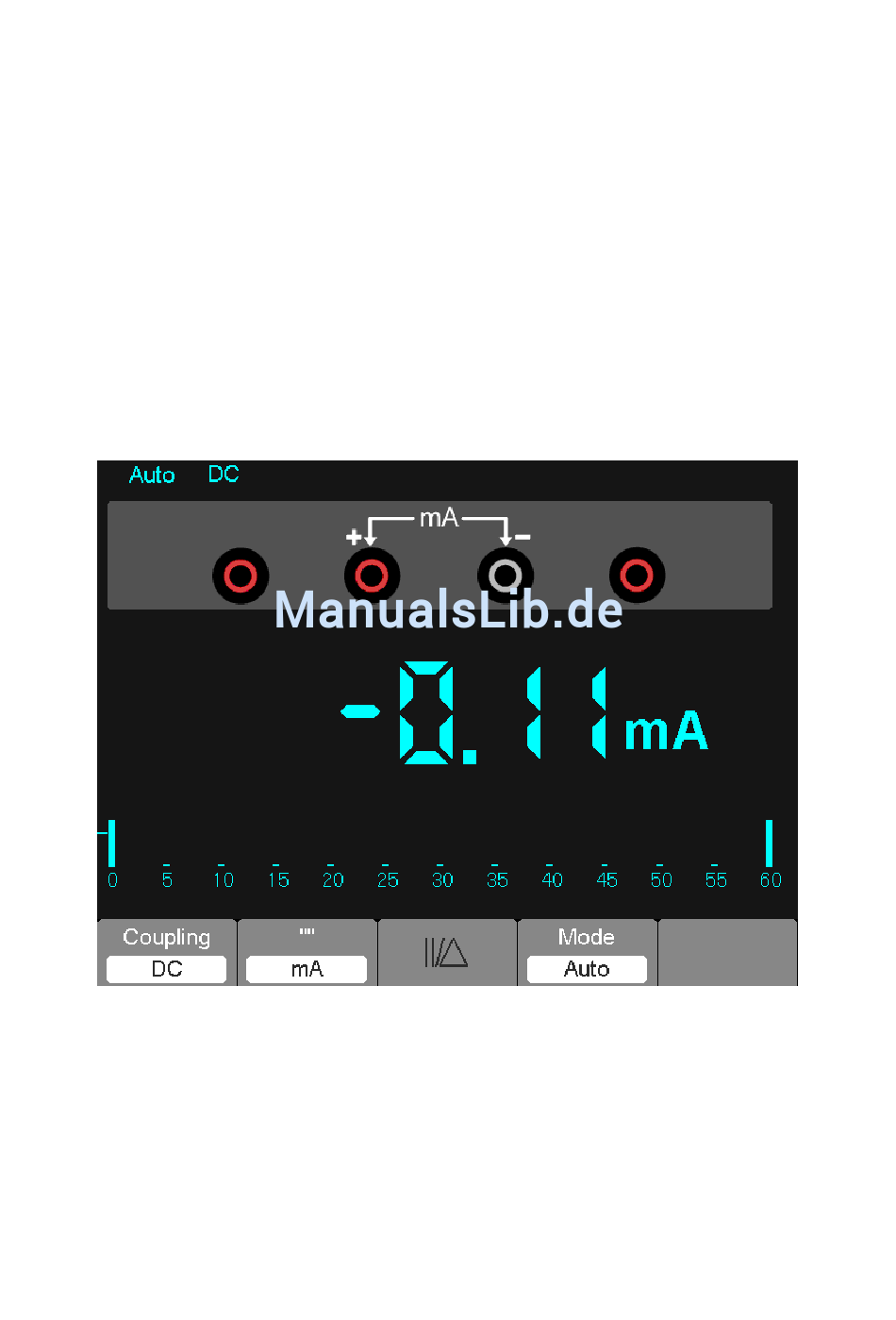

Abbildung 7-8 600 mA Gleichstrommessung
