3.16 Messung von Signalen
Das Oszilloskop stellt Signale als Spannung über der Zeit (YT) dar und hilft Ihnen beim Messen des
angezeigten Signals. Es gibt verschiedene Arten, eine Messung vorzunehmen. Hierzu können das
Raster, die Cursor oder eine automatische Messung eingesetzt werden.
Raster: Mit dieser Methode können Sie eine schnelle visuelle Schätzung und eine einfache Messung
mittels der Rasterteilung und der Skalierungsfaktors vornehmen.
Sie können beispielsweise einfache Messungen vornehmen, indem Sie die größten und kleinsten
betroffenen Rasterteilungen abzählen und mit dem Skalierungsfaktor multiplizieren. Wenn
beispielsweise 6 größere vertikale Rasterteilungen zwischen dem Mindest- und Höchstwert eines
Signals liegen und der Skalierungsfaktor 50 mV pro Skalenteil beträgt, können Sie die
Spitze-Spitze-Spannung ganz einfach wie folgt berechnen:
Cursor: Bei diesem Verfahren werden Messungen durch Verschieben der Cursor vorgenommen, die
immer
paarweise
Messwertanzeige

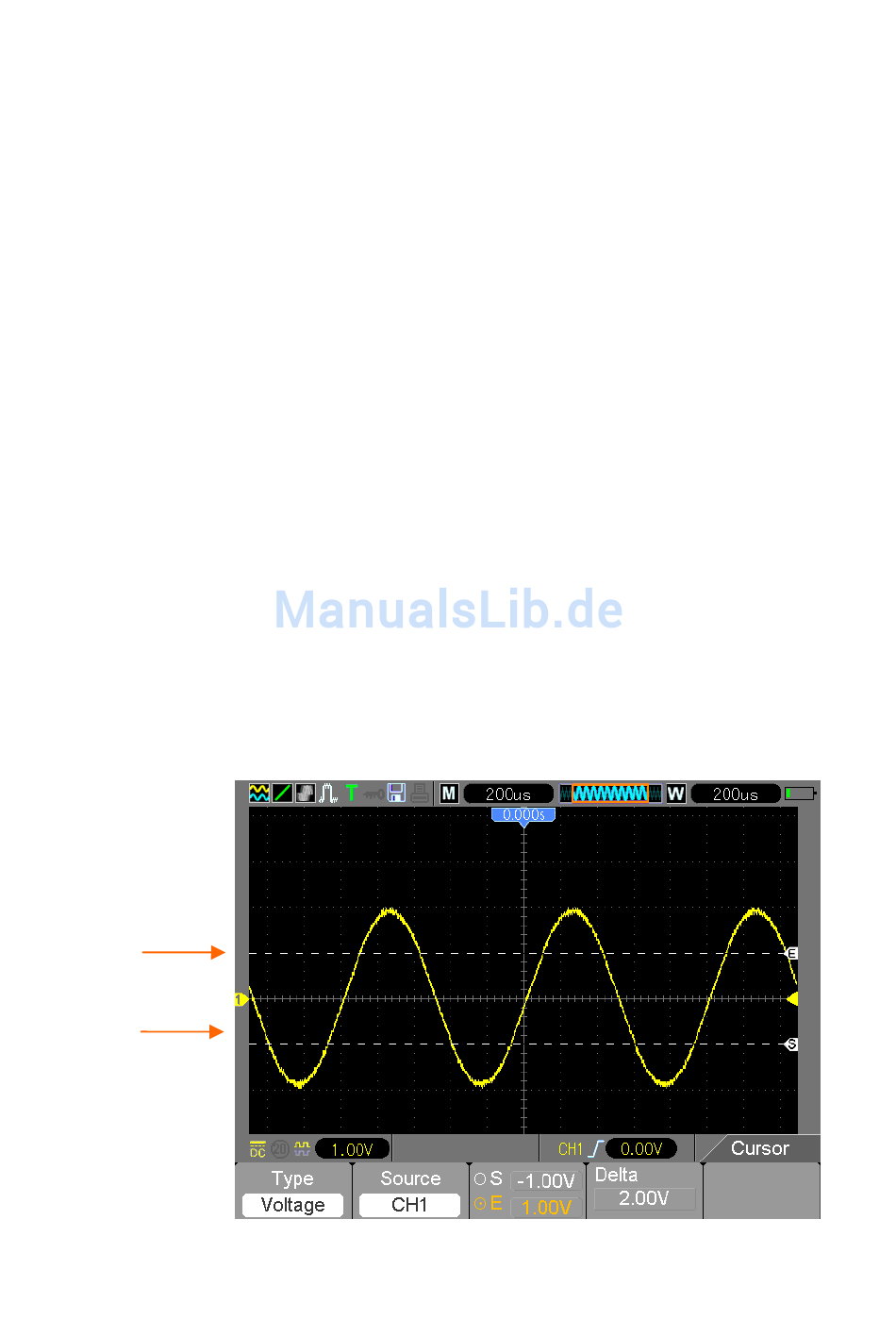

Amplituden-Cursor erscheinen als horizontale unterbrochene Linien auf der Anzeige und dienen zur
Messung der vertikalen Parameter. Zeit-Cursor erscheinen als vertikale unterbrochene Linien auf der
Anzeige und dienen zur Messung der horizontalen und der vertikalen Parameter. Achten Sie bei
Verwendung der Cursor darauf, die Quelle auf das gewünschte Signal einzustellen. Zur Aktivierung
der Cursor drücken Sie die Taste CURSOR.
Cursor
Cursor
6 Skalenteile x 50 mV/Skalenteil = 300 mV
auftreten.
Die
gemessenen
ablesen.
Man
unterscheidet
Cursor-Werte
lassen
zwei
Cursor-Arten:
16
sich
dabei
Amplitude
und
MS6000-EU-DE V1.4
auf
der
Zeit.
8/12
