3.8
Manuelle Tastkopfkompensation
Nehmen Sie beim ersten Anschluss eines Tastkopfs an einen Eingangskanal diese Einstellung manuell
vor, um den Tastkopf mit dem Eingangskanal abzugleichen. Nicht-abgeglichene Tastköpfe können zu
Fehlern oder Störungen bei Messungen führen.
Zum Einstellen der Tastkopfkompensation gehen Sie folgendermaßen vor.
1.
Stellen Sie den Schalter am Tastkopf auf 10X und schließen Sie den Tastkopf am BNC-Stecker von
Kanal 1 des Oszilloskops an. Schließen Sie die Hakenspitze des Tastkopfs am ~5 V/1
kHz-TASTKOPF-ABGL.-Stecker und das Referenzkabel am Erdungsanschluss TASTKOPF-ABGL.
an. Drücken Sie die Taste CH1 und stellen Sie die Tastkopfabschwächung auf 10X. Drücken Sie
die Taste AUTO und das 1 kHz Referenzsignal sollte angezeigt werden.
2.

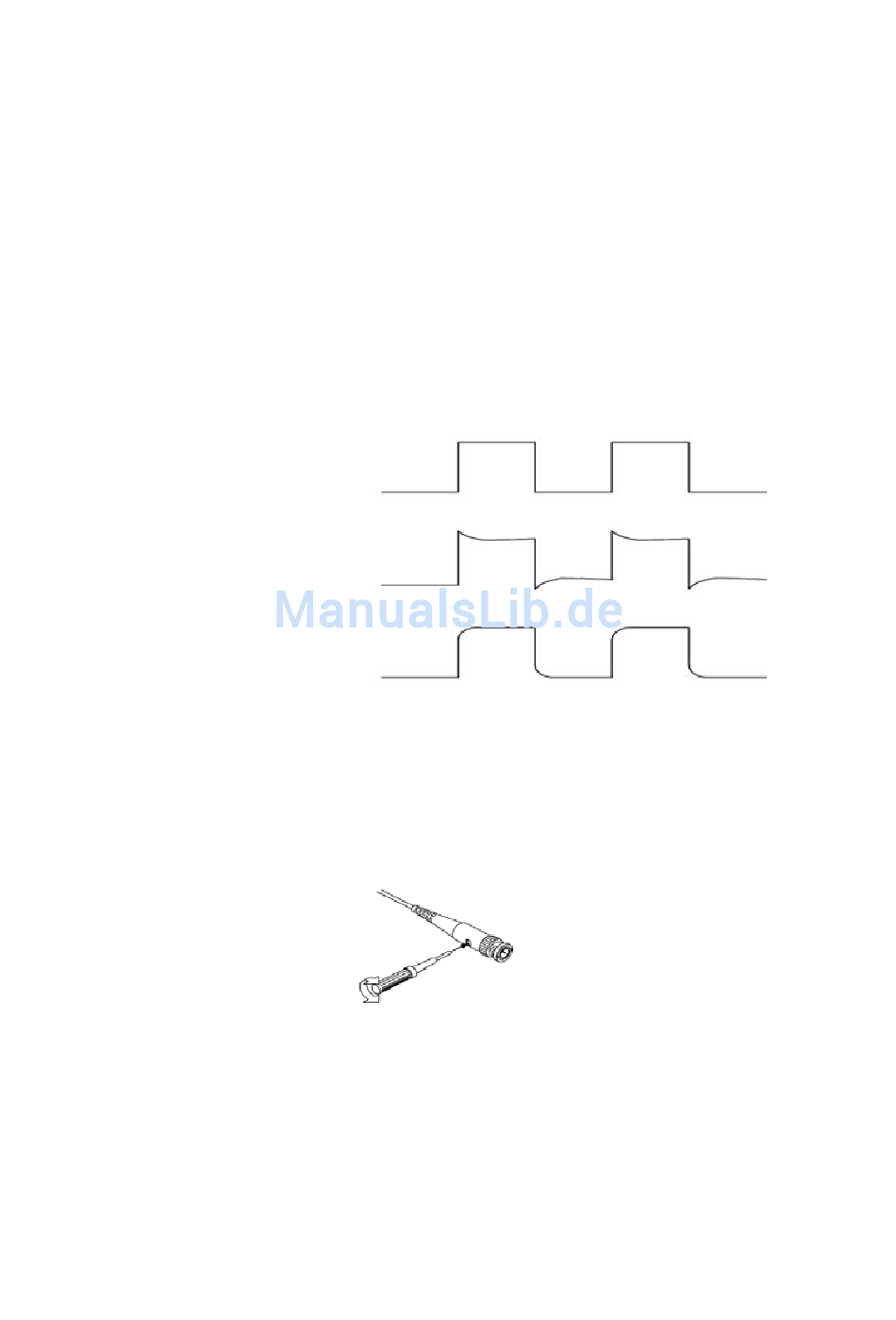

Überprüfen Sie die Form des angezeigten Signals.
Richtig kompensiert
Überkompensiert
Unterkompensiert
3.
Stellen Sie falls nötig mit einem nichtmetallischen Schraubendreher den Tastkopftrimmer so ein,
dass ein exaktes Rechtecksignal auf dem Display erscheint, siehe obige Abbildung. Wiederholen
Sie diesen Vorgang nötigenfalls für zusätzliche Tastköpfe. Für eine Darstellung der Einstellung
siehe die Abbildung unten.
10
MS6000-EU-DE V1.4
8/12
