4.5.7

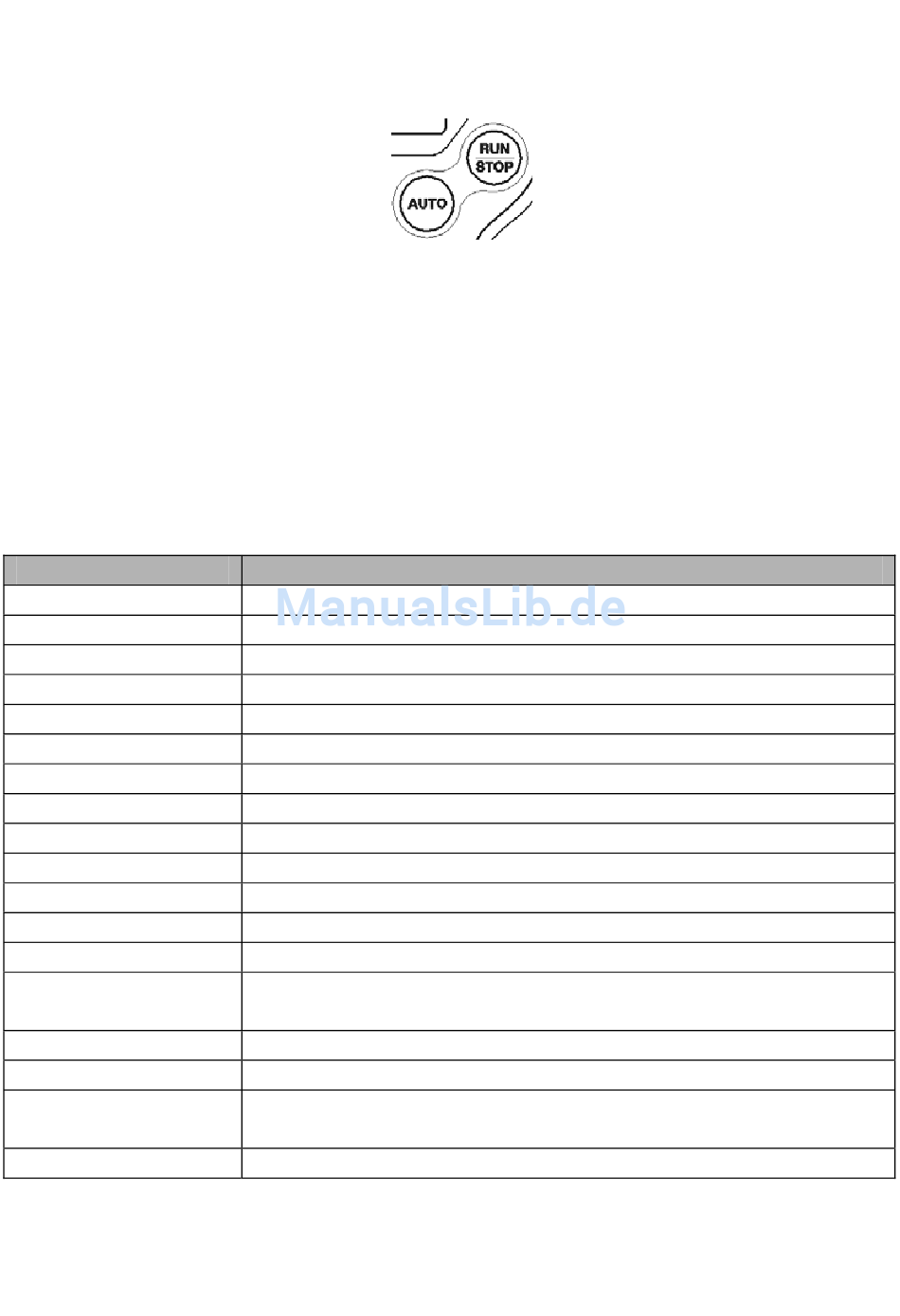

Tasten für schnelle Aktionen
AUTO: Das Oszilloskop wird automatisch so eingestellt, dass eine verwertbare Anzeige der
Eingangssignale stattfindet. Beachten Sie den entsprechenden Inhalt der folgenden Tabelle.
RUN/STOP: Das Oszilloskop erfasst ein einzelnes Signal und hält dann an.
4.5.8
AUTOSET
Autoset ist einer der nützlichsten Modi des digitalen Oszilloskops. Wenn die Taste AUTO gedrückt
wurde, erkennt das Oszilloskop den Signaltyp (Sinus oder Rechteck) und stellt die Bedienelemente
entsprechend zum Eingangssignal ein, so dass eine präzise Anzeige des Signals erfolgt.
Funktionen
Erfassungsmodus
Cursor
Anzeigeformat
Anzeigetyp
Horizontale Position
TIME/DIV
Triggerkopplung
Trigger-Holdoff
Triggerpegel
Triggermodus
Triggerquelle
Triggerflanke
Triggerart
Trigger
Video-Synchronisation
Trigger Video-Standard
Vertikale Bandbreite
Vertikale Kopplung
VOLTS
Automatisch vorgenommene Einstellungen
Auf Abtastmodus oder Spitzenwerterfassung eingestellt
Aus
Auf YT eingestellt
Bei einem FFT-Spektrum auf Vektoren eingestellt. Ansonsten unverändert.
Eingestellt
Eingestellt
Eingestellt auf DC, Noise reject, LF Reject oder HF reject
Minimum
Auf 50 % setzen
Automatisch
Eingestellt
Eingestellt
Flanke
Eingestellt
Eingestellt
Voll
DC (wenn zuvor Masse ausgewählt wurde). Bei Videosignal AC, ansonsten
unverändert
Eingestellt
57
MS6000-EU-DE V1.4
8/12
