OK (F5)

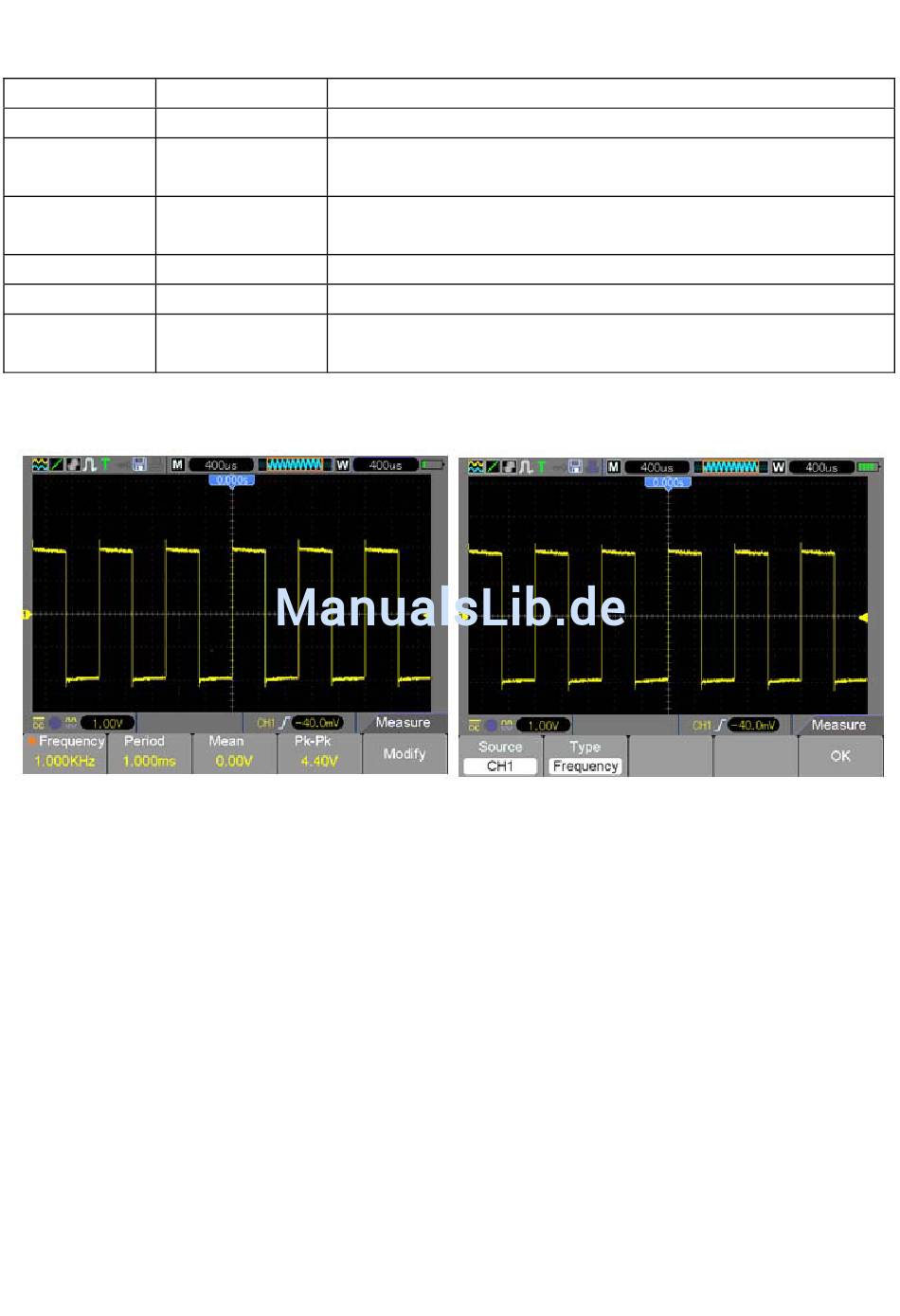

Die Messwerte im Menü, die in einer größeren Schriftgröße dargestellt werden, sind nur die
Durchführen von Messungen: Für ein einzelnes Signal (oder ein Signal, das in mehrere Signale
aufgeteilt ist) können bis zu 8 automatische Messungen gleichzeitig angezeigt werden. Der Signalkanal
muss eingeschaltet sein (wird angezeigt), um die Messung vorzunehmen. An Referenzsignalen oder
berechneten Signalen sowie bei Verwendung des XY- oder Abtastmodus lassen sich keine
automatischen Messungen durchführen.
Middle
Spannung beim 50 % Pegel von Base zu Top.
Amplitude
Amplitude = Base - Top, gemessen über das gesamte Signal
Negatives Überschwingen = (Base - Min)/Amp x100%,
Overshoot
gemessen über das gesamte Signal.
Positives Einschwingen = (Max - Top)/Amp x100 %, gemessen
Preshoot
über das gesamte Signal.
RMS
Effektivwert der Spannung über das gesamte Signal.
Aus
Führt keinerlei Messungen durch.
Aktivieren der Messung, nachdem Quelle und Art ausgewählt
wurden.
Ergebnisse der entsprechenden Messungen.
48
MS6000-EU-DE V1.4
8/12
