Messen eines Wechselstroms
Führen Sie die folgenden Schritte durch, um einen Wechselstrom kleiner als 600 mA
zu messen:
1)
Drücken Sie die Taste A. Das Symbol DC erscheint im oberen Bildschirmbereich. Die
auf dem Hauptbildschirm angezeigte Maßeinheit ist mA. Das Symbol mA wird unten auf
dem Bildschirm angezeigte. Wechseln Sie mit F2 die Maßeinheit zwischen mA und 10 A.
Der max. zulässige Wechselstrom ist 600 mA.
2)
Drücken Sie einmal die Taste F1. Das Symbol AC erscheint im oberen
Bildschirmbereich.
3)
Stecken Sie das schwarze Kabel in die COM- und das rote Kabel in die
mA-Bananenbuchse.
4)
Verbinden Sie die roten und schwarzen Messleitungen mit den Messpunkten. Der
Wechselstromwert wird auf dem Bildschirm angezeigt. Der Bildschirm wird dann wie in
Abbildung 7-10 aussehen.
HINWEIS: Begrenzen Sie bei Strommessungen von 5 A und mehr die Messdauer auf max.
15 Sekunden und warten Sie zwischen den Messungen 1 Minute zum Abkühlen.

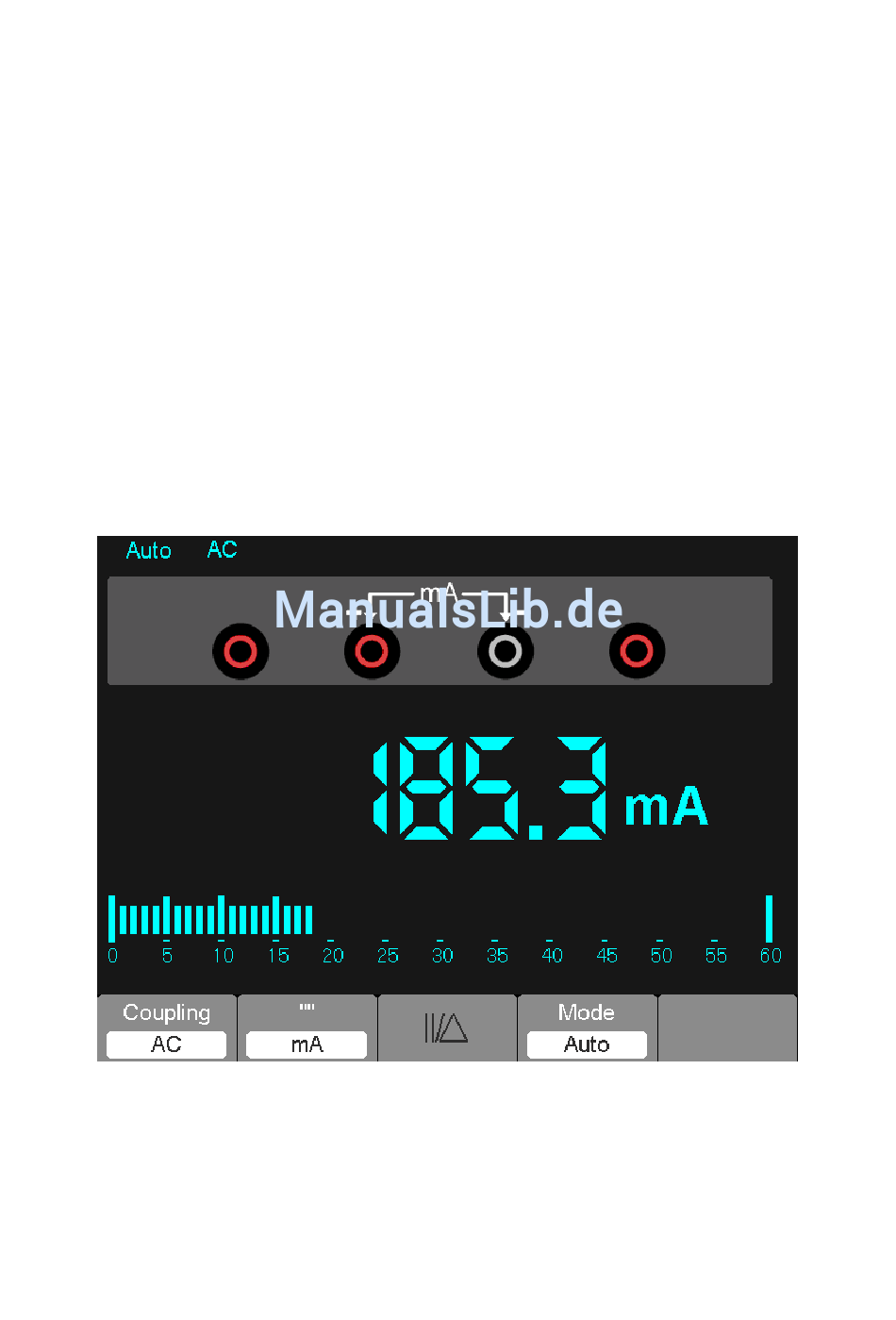

Abbildung 7-10 600 mA Wechselstrommessung
68
MS6000-EU-DE V1.4
