Führen Sie die folgenden Schritte durch, um einen Wechselstrom größer als 600 mA
zu messen:
1)
Drücken Sie die Taste A. Das Symbol DC erscheint im oberen Bildschirmbereich. Die
auf dem Hauptbildschirm angezeigte Maßeinheit ist mA.
2)
Drücken Sie die Taste F2, um den 10A-Messmodus auszuwählen. Die auf dem
Hauptbildschirm angezeigte Maßeinheit ist A.
3)
Drücken Sie einmal die Taste F1. Das Symbol AC erscheint im oberen
Bildschirmbereich.
4)
Stecken Sie das schwarze Kabel in die COM- und das rote Kabel in die
10A-Bananenbuchse.
5)
Verbinden Sie die roten und schwarzen Messleitungen mit den Messpunkten. Der
Wechselstromwert wird auf dem Bildschirm angezeigt.
6)
Kehren Sie mit F2 zum 600 mA Messmodus zurück.

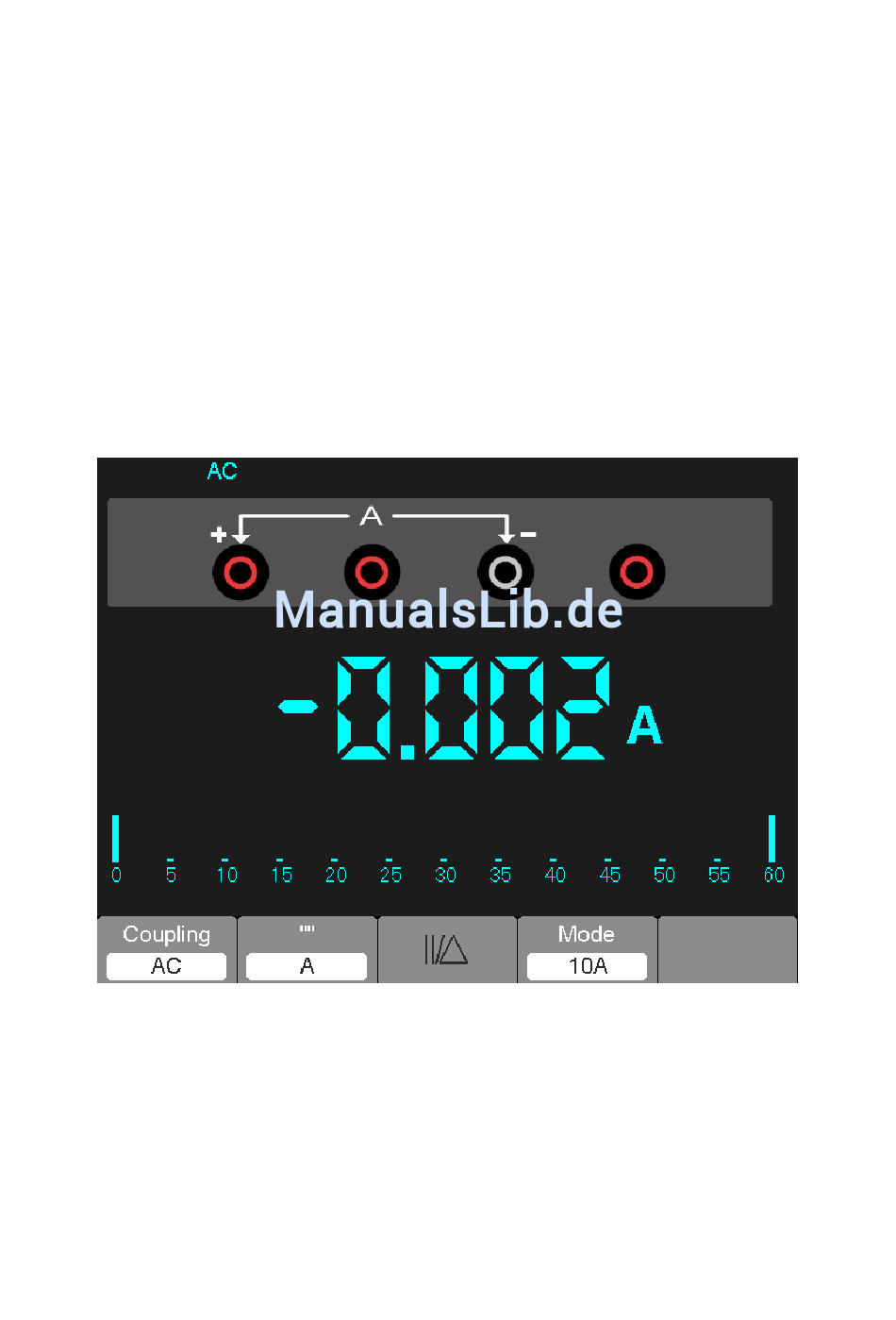

Der Bildschirm wird dann wie in Abbildung 7-11 aussehen.
Abbildung 7-11 10 A Wechselstrommessung
69
MS6000-EU-DE V1.4
8/12
