Slope und Pegel: (Stellen Sie die Triggerart auf oder Slope) Die Slope- und Pegelregler helfen beim
Definieren des Triggerpunkts. Die Slopeoption legt fest, ob sich der Triggerpunkt auf der steigenden
oder abfallenden Flanke eines Signals befindet. Um die Trigger-Slopefunktion durchzuführen, drücken
Sie die Taste TRIG und wählen anschließend den -Trigger (F1). Wählen Sie mit der Slope-Taste (F3)
entweder ansteigend oder abfallend. Die Taste LEVEL legt fest, wo auf der Flanke der Triggerpunkt
liegt.

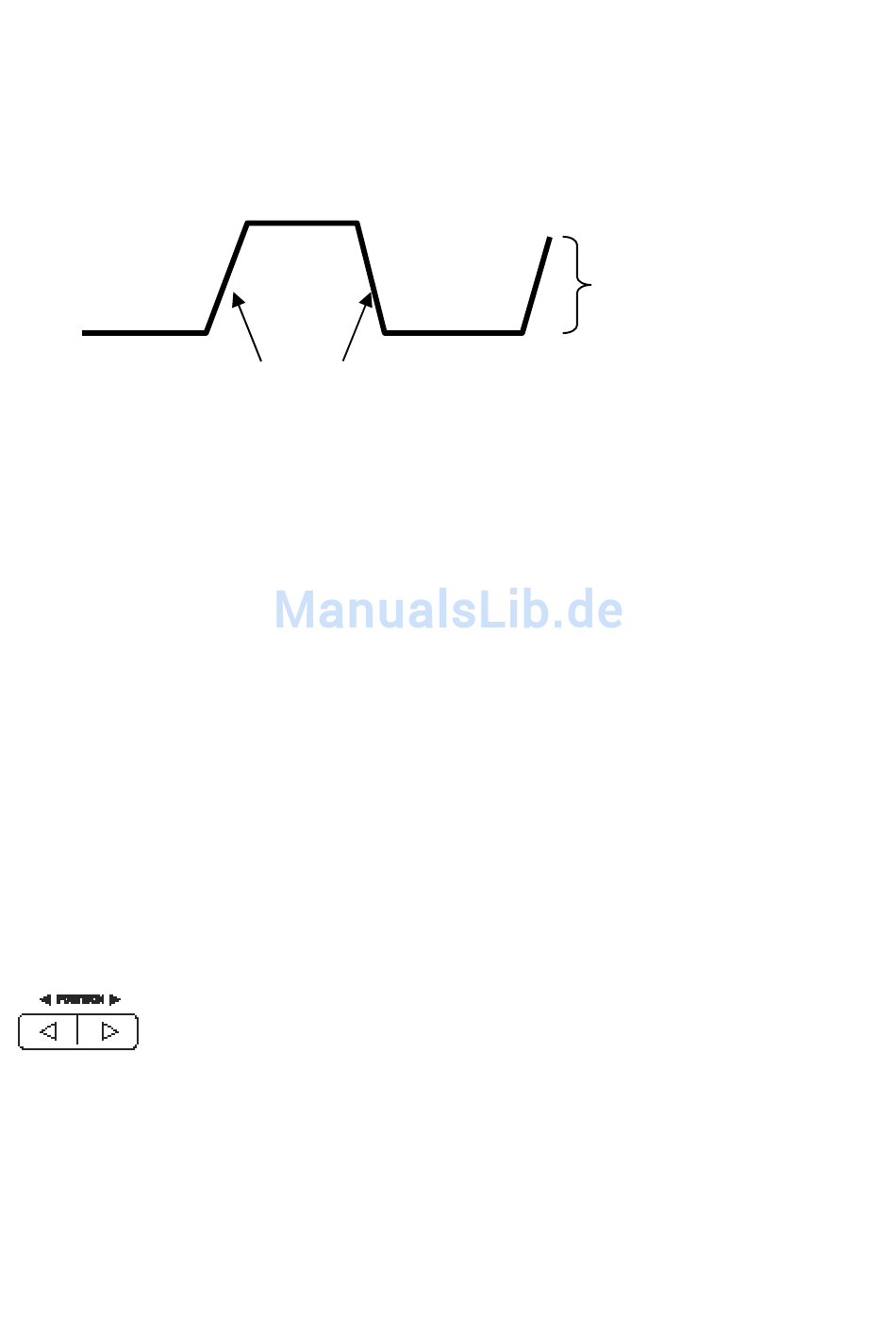

Die Triggerflanke kann ansteigen oder abfallen
Triggermodus: (Auto, Normal, Single): Sie können den Triggermodus Auto oder Normal auswählen,
um festzulegen, wie Daten vom Oszilloskop erfasst werden, wenn keine Triggerbedingung erkannt wird.
Auto-Modus wird für eine freilaufende Signalerfassung in Abwesenheit eines gültigen Triggers
verwendet. Hierbei ist eine ungetriggerte Signalabtastung mit 80 ms/div oder langsameren
Zeitbasis-Einstellungen möglich. Normaler Modus aktualisiert die angezeigten Signale nur dann, wenn
das Oszilloskop eine gültige Triggerbedingung erkennt. Auf dem Oszilloskop werden solange die alten
Signale angezeigt, bis sie durch neue ersetzt werden. Dieser Modus sollte benutzt werden, wenn nur
die effektiv getriggerten Wellenformen angezeigt werden sollen. Bei Verwendung dieses Modus zeigt
das Oszilloskop erst nach dem ersten Triggervorgang ein Signal an.
Single Modus zeigt das jeweils einen Signalverlauf an.
Trigger-Kopplung: (AC, DC, Noise Reject, HF Reject, LF Reject) Mit der Option Triggerkopplung
können Sie bestimmen, welcher Signalteil zur Triggerschaltung geleitet werden soll. Auf diese Weise
lässt sich das Signal stabiler anzeigen. Zur Verwendung der Triggerkopplung drücken Sie die Taste
TRIG und wählen einen Flanken-, Impuls-, Slope- oder O.T.-Trigger. Drücken Sie anschließend F5 für
Seite 2 und wählen Sie eine Kupplungsoption aus.
Trigger-Position: Mit dem Bedienelement für die horizontale Position wird die Zeit zwischen dem
Trigger und der Bildschirmmitte festgelegt.
Ansteigend
Abfallende
Der
kann
eingestellt werden.
13
Triggerpegel
vertikal
MS6000-EU-DE V1.4
8/12
