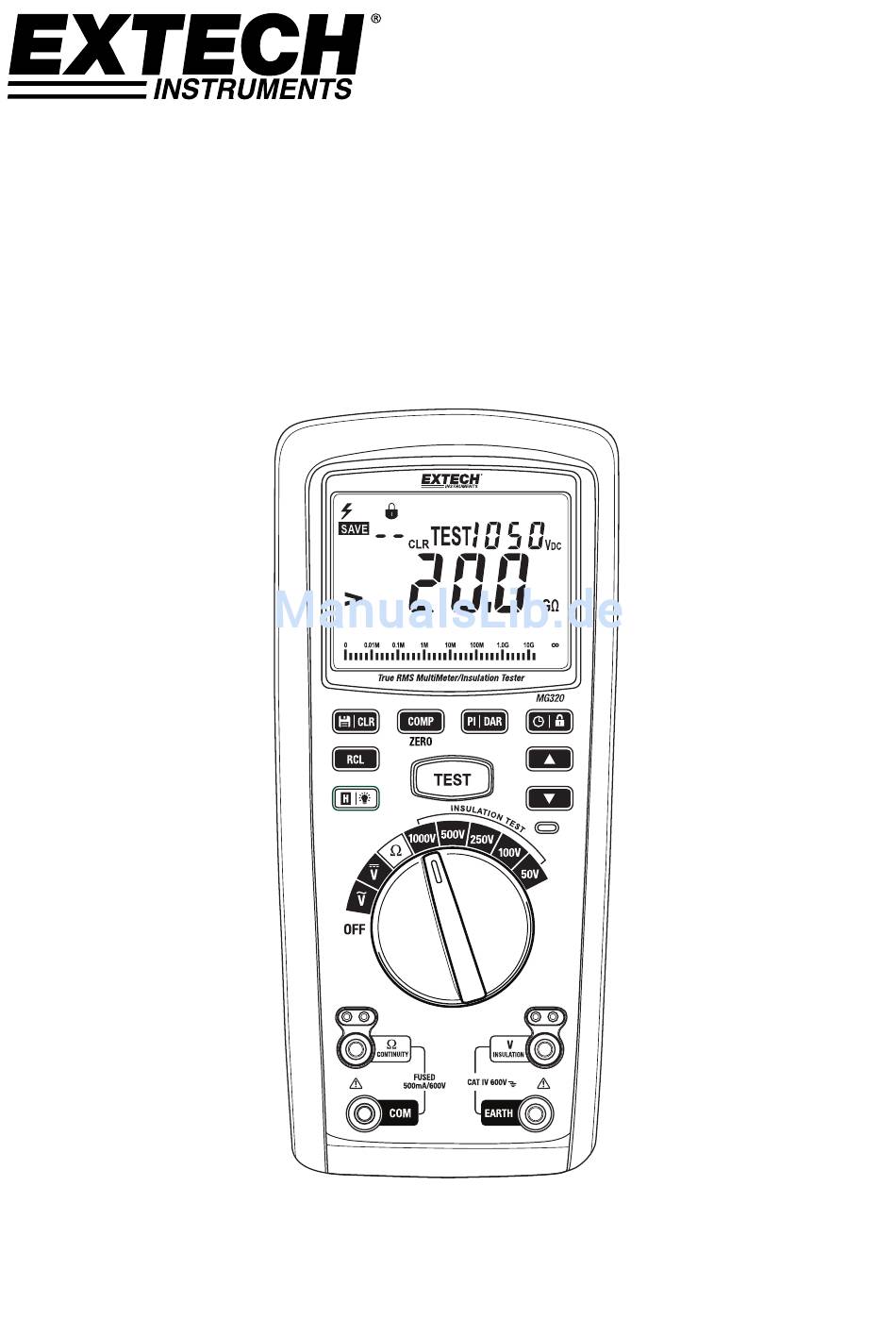

- Seite 1 BENUTZERHANDBUCH Isolationsprüfer und DMM Modell MG320...
-
Seite 2: Inhaltsverzeichnis
6.1 Hintergrundbeleuchtung des Displays 6.2 Data‐Hold‐Funktion 6.3 "Batterie schwach"‐Anzeige 6.4 DC‐SPANNUNGSMESSUNGEN 6.5 AC‐SPANNUNGSMESSUNGEN 6.6 NIEDEROHMMESSUNGEN/DURCHGANGSPRÜFUNGEN 6.7 ISOLATIONSWIDERSTANDSMESSUNGEN 6.7.1 Sperrmodus der Isolationsprüfung deaktivieren 6.7.2 Zeiteinrichtung für die Isolationswiderstandsprüfung 6.7.3 Isolationsprüfung mit dielektrischer Absorptionsrate [DAR] 6.7.4 Isolationsprüfung mit Polarisationsindex [PI] 6.7.5 Komparatorfunktion 7. DATENAUFZEICHNUNG 12 8. WARTUNG 13 8.1 INSTALLATION DER BATTERIE 8.2 AUSTAUSCH DER SICHERUNG 9. TECHNISCHE DATEN 15 MG320-de-DE_v1.1 1/17... -
Seite 3: Einführung

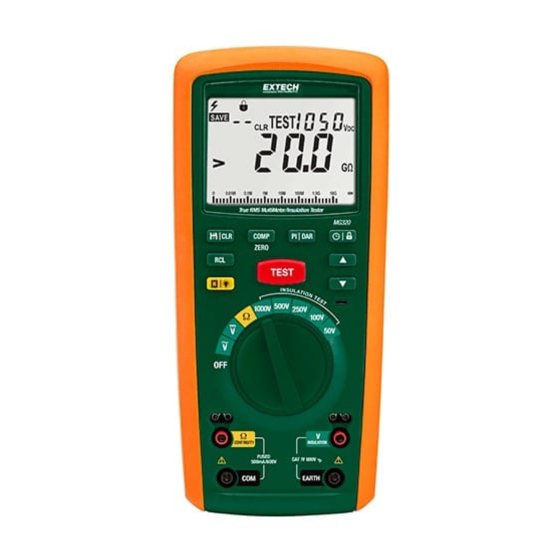

1. Einführung Herzlichen Glückwunsch zum Kauf des MG320 True-RMS-Isolationswiderstands CAT IV 600V DMM. Der MG320 verfügt über ein robustes Design für eine hohe Beanspruchung. Der MG320 misst den Isolationswiderstand, die AC-/DC-Spannung und den Widerstand. Die Isolationswiderstandsprüfungen werden automatisch mit 5 Testspannungen von 50V bis 1000V durchgeführt. -
Seite 4: Sicherheitsanweisungen
7. Bedienen Sie das Messgerät NIEMALS vor dem Einsetzen und Sichern der Batterie- /Sicherungsabdeckung. 8. Wenn die Ausrüstung auf eine Art verwendet wird, die so nicht vom Hersteller spezifiziert wurde, kann sich dies negativ auf den von der Ausrüstung bereitgestellten Schutz auswirken. MG320-de-DE_v1.1 1/17... -
Seite 5: Beschreibung Des Messgeräts
Umgebung mit hohen Temperaturen, hoher Feuchtigkeit oder starken elektromagnetischen Feldern. Dieses Instrument enthält keine Teile, die von Benutzern gewartet werden können. Bitte überlassen Sie sämtliche Wartungen und Reparaturen Extech Instruments. Ersetzen Sie die Batterien bitte sobald das Symbol für eine schwache Batterie erscheint, um die höchstmögliche Messgenauigkeit zu gewährleisten. -
Seite 6: Steuertasten
9. Messtyp und -einheiten 10. PI/DAR-Timerinformation 11. Darstellung der Balkenanzeige-Messung 12. Komparatorbereich: Test bestanden [PASS], Test nicht bestanden [NG], Einheiten [K, M, G] und Referenzwert. 13. Stellen der Hauptmessungsanzeige 14. Symbol zum Halten der Anzeige (Display Einfrieren/Freigeben) 15. Messwerte speichern/aufrufen (01-99) MG320-de-DE_v1.1 1/17... -
Seite 7: Bedienungsanweisungen
Drücken Sie kurz die Taste H (Hold) , um den angezeigten Messwert einzufrieren (H-Symbol wird angezeigt) oder freizugeben (kein H- Symbol wird angezeigt). Bitte beachten Sie, dass die automatische Abschaltfunktion nach 3- minütiger Inaktivität aktiviert wird. Das Messgerät gibt vor dem Ausschalten einen Signalton ab. MG320-de-DE_v1.1 1/17... -
Seite 8: Ac-Spannungsmessungen
Bitte beachten Sie, dass die automatische Abschaltfunktion nach 3-minütiger Inaktivität aktiviert wird. Das Messgerät gibt vor dem Ausschalten einen Signalton ab. Bitte beachten Sie, dass die automatische Abschaltfunktion nach 3-minütiger Inaktivität aktiviert wird. Das Messgerät gibt vor dem Ausschalten einen Signalton ab. MG320-de-DE_v1.1 1/17... -
Seite 9: Niederohmmessungen/Durchgangsprüfungen
Drücken Sie kurz die Taste H (Hold) , um den angezeigten Messwert einzufrieren (H-Symbol wird angezeigt) oder freizugeben (kein H-Symbol wird angezeigt). Drücken Sie , um den Messwert zu speichern Bitte beachten Sie, dass die automatische Abschaltfunktion nach 3-minütiger Inaktivität aktiviert wird. Das Messgerät gibt vor dem Ausschalten einen Signalton ab. MG320-de-DE_v1.1 1/17... -
Seite 10: Isolationswiderstandsmessungen
Um den Sperrmodus der Prüfung zu deaktivieren, drücken und halten Sie die Taste , bis das Sperrsymbol verschwindet und drücken und halten Sie dann die Taste TEST für die gesamte Prüfungsdauer gedrückt (TEST wird angezeigt). Lassen Sie die Taste los, um die Prüfung anzuhalten. MG320-de-DE_v1.1 1/17... -
Seite 11: Zeiteinrichtung Für Die Isolationswiderstandsprüfung
4. Das Display zeigt das PI-Symbol an, wenn erfolgreich auf den PI-Modus zugegriffen wird. 5. Die Timer (Zeit1: 60 Sekunden und Zeit2: 10 Minuten) werden unten rechts angezeigt. 6. Drücken Sie die Taste TEST, um die Prüfung zu starten. MG320-de-DE_v1.1 1/17... -
Seite 12: Komparatorfunktion
400k, 500k, 1M, 2M, 3M, 4M, 5M, 10M, 20M, 30M, 40M und 50M. 5. Die Voreinstellungsoptionen für den Durchgangskomparator umfassen: 1, 2, 5, 10 und 20Ω. 7. Datenaufzeichnung Der MG320 kann bis zu 99 Messwerte speichern, aufrufen und löschen (01-99). Drücken Sie die Taste , um einen angezeigten Messwert zu speichern. -
Seite 13: Wartung
Batterien / Akkus bei Sammelstellen in Ihrer Gemeinde oder bei Verkaufsstellen von Batterien / Akkus abgeben! Entsorgung: Befolgen Sie die geltenden gesetzlichen Bestimmungen hinsichtlich der Entsorgung des Geräts am Ende seiner Lebensdauer. WARNUNG: Um einen elektrischen Schlag zu vermeiden, betreiben Sie Ihr Messgerät erst, wenn die Batterieabdeckung fest angebracht wurde. MG320-de-DE_v1.1 1/17... -
Seite 14: Austausch Der Sicherung
4. Verwenden Sie stets eine Sicherung von angemessener Größe und mit korrektem Wert (500mA/600V flinke Sicherung). 5. Tauschen Sie die Batterie aus und befestigen Sie die hintere Batterieabdeckung wieder. WARNUNG: Um einen elektrischen Schlag zu vermeiden, betreiben Sie Ihr Messgerät erst, wenn die Sicherungsabdeckung fest angebracht wurde. MG320-de-DE_v1.1 1/17... -
Seite 15: Technische Daten
50V: 0,01M bis 50,0M (Alarm ertönt, wenn Widerstand <1M) 100V: 0,01M bis 100,0M (Alarm ertönt, wenn Widerstand <1M) 250V: 0,01M bis 200,0M (Alarm ertönt, wenn Widerstand <4M) 500V: 0,01M bis 500,0M (Alarm ertönt, wenn Widerstand <4M) 1000V: 0,01M bis 10,0G (Alarm ertönt, wenn Widerstand <4M) MG320-de-DE_v1.1 1/17... - Seite 16 F) und 45 bis 75% RF angegeben. Hinweis: Kalibrierungsintervall: Maximal 1 Jahr Hinweis: Temperaturkoeffizient: 0,1 x angegebene Genauigkeit/C Hinweis: Genauigkeitsspezifikationen bestehen aus zwei Elementen: (% Messwert) dies ist die Genauigkeit des Messkreises; (+Ziffern) dies ist die Genauigkeit des Analog-auf-Digital-Konverters. MG320-de-DE_v1.1 1/17...
-
Seite 17: Allgemeine Daten
Dieses Instrument wurde unter strenger Einhaltung der Sicherheitsnorm IEC61010, der Überspannungsnorm (CAT IV 600V) und des Verschmutzungsgrads II entwickelt. Urheberrecht © 2017 FLIR Systems, Inc. Alle Rechte vorbehalten, einschließlich des Rechts der vollständigen oder teilweisen Vervielfältigung in jeder Form. www.extech.com MG320-de-DE_v1.1 1/17...
