Triggern „Wenn": Die Impulsbreite der Quelle muss auf ≥ 5 ns eingestellt sein, damit der Impuls vom
Oszilloskop erkannt wird.
, ≠: Das Oszilloskop triggert, wenn die Impulsbreite des Signals abzüglich einer Toleranz von ± 5 %
gleich oder ungleich der angegebenen Impulsbreite ist.
,
: Das Oszilloskop triggert, wenn die Impulsbreite des Quellensignals kleiner oder größer ist als die
angegebene Impulsbreite.

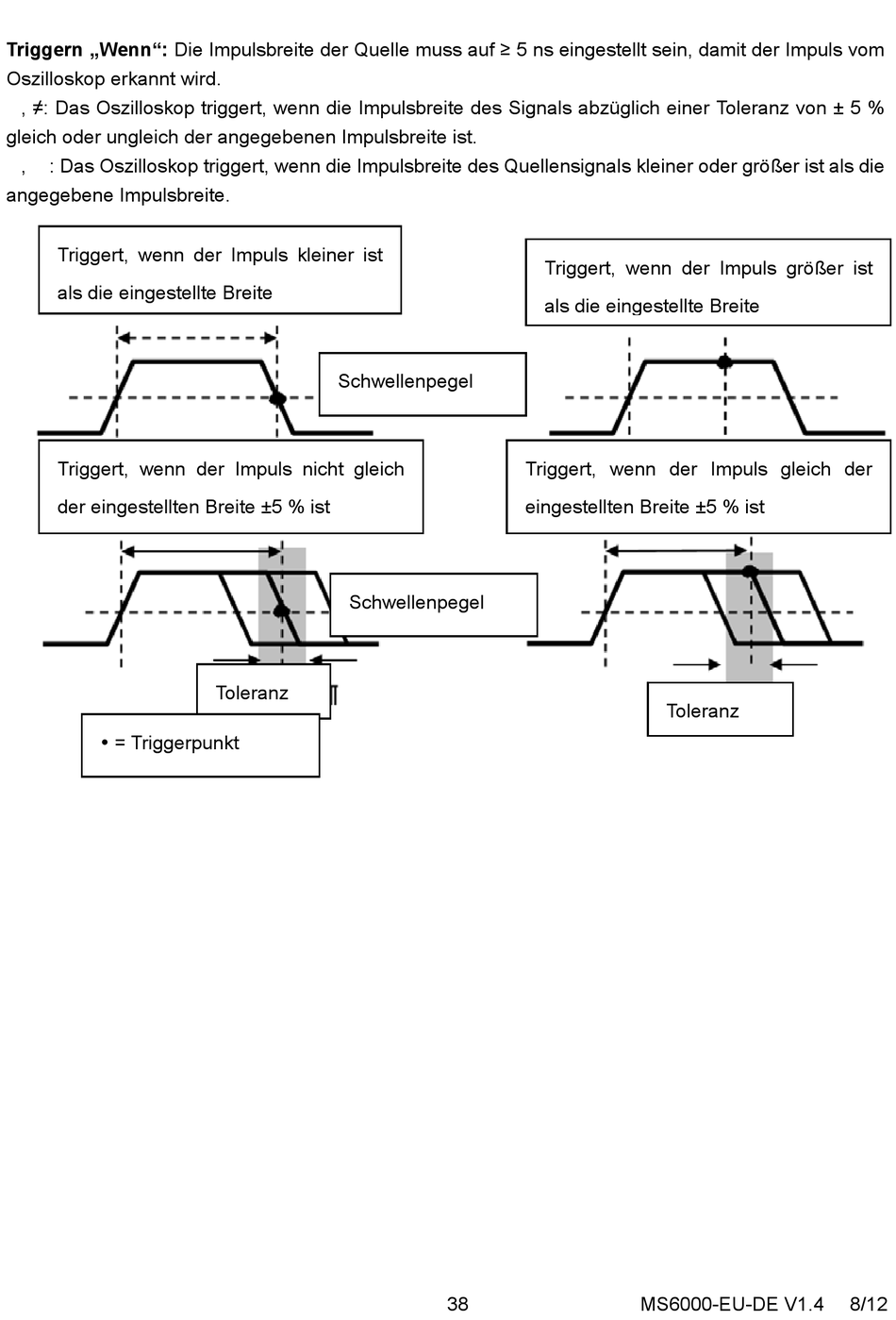

Triggert, wenn der Impuls kleiner ist
als die eingestellte Breite
Triggert, wenn der Impuls nicht gleich
der eingestellten Breite ±5 % ist
= Triggerpunkt
Schwellenpegel
Schwellenpegel
Toleranz
Triggert, wenn der Impuls größer ist
als die eingestellte Breite
Triggert, wenn der Impuls gleich der
eingestellten Breite ±5 % ist
38
Toleranz
