Diodenprüffunktion
Führen Sie die folgenden Schritte durch, um eine Diodenprüfung durchzuführen:
1)
Drücken Sie die Taste Diode. Das Dioden-Symbol wird oben auf dem Bildschirm
angezeigt.
2)
Stecken Sie das schwarze Kabel in die COM- und das rote Kabel in die
V/Ω/C-Bananenbuchse.
3)
Verbinden Sie die roten und schwarzen Messleitungen mit der Diode. Die
Spannung an der Diode wird auf dem Bildschirm in Volt angezeigt. Der Bildschirm
wird dann wie in Abbildung 7-3 aussehen.

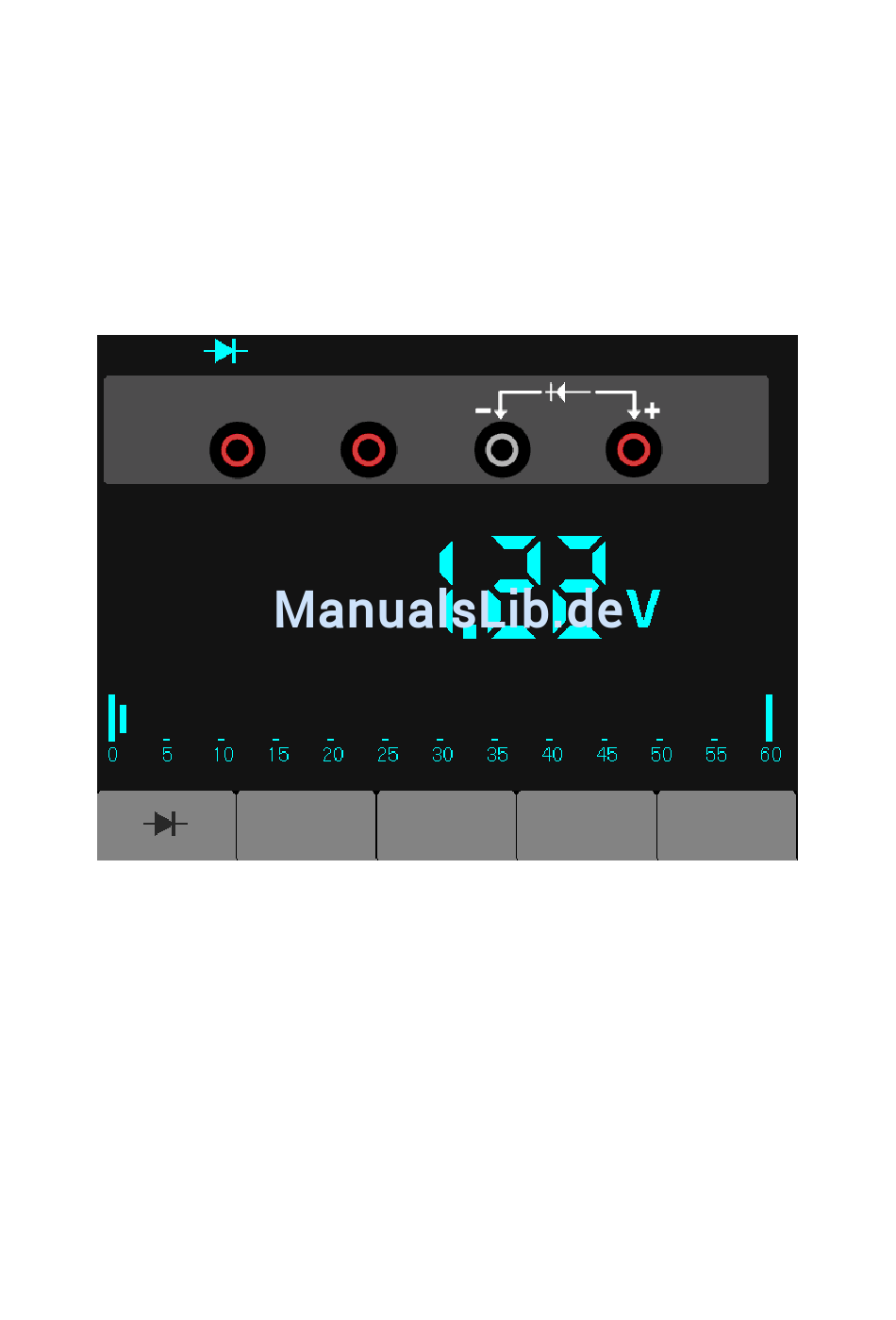

Abbildung 7-3 Diodenprüfung
61
MS6000-EU-DE V1.4
