4.3.1.2
Anzeige des FFT-Spektrums
Drücken Sie die Taste MATH (M/R), um das Menü Math anzuzeigen. Wählen Sie den Quellkanal,
Fensteralgorithmus und FFT-Zoomfaktor aus den Optionen aus. Es kann jeweils nur ein einziges
FFT-Spektrum angezeigt werden.
Math-FFT-Option
Quelle (F3)
(Menüseite 1)
Fenster (F4)
(Menüseite 1)
FFT-Zoom (F2)
(Menüseite 2)

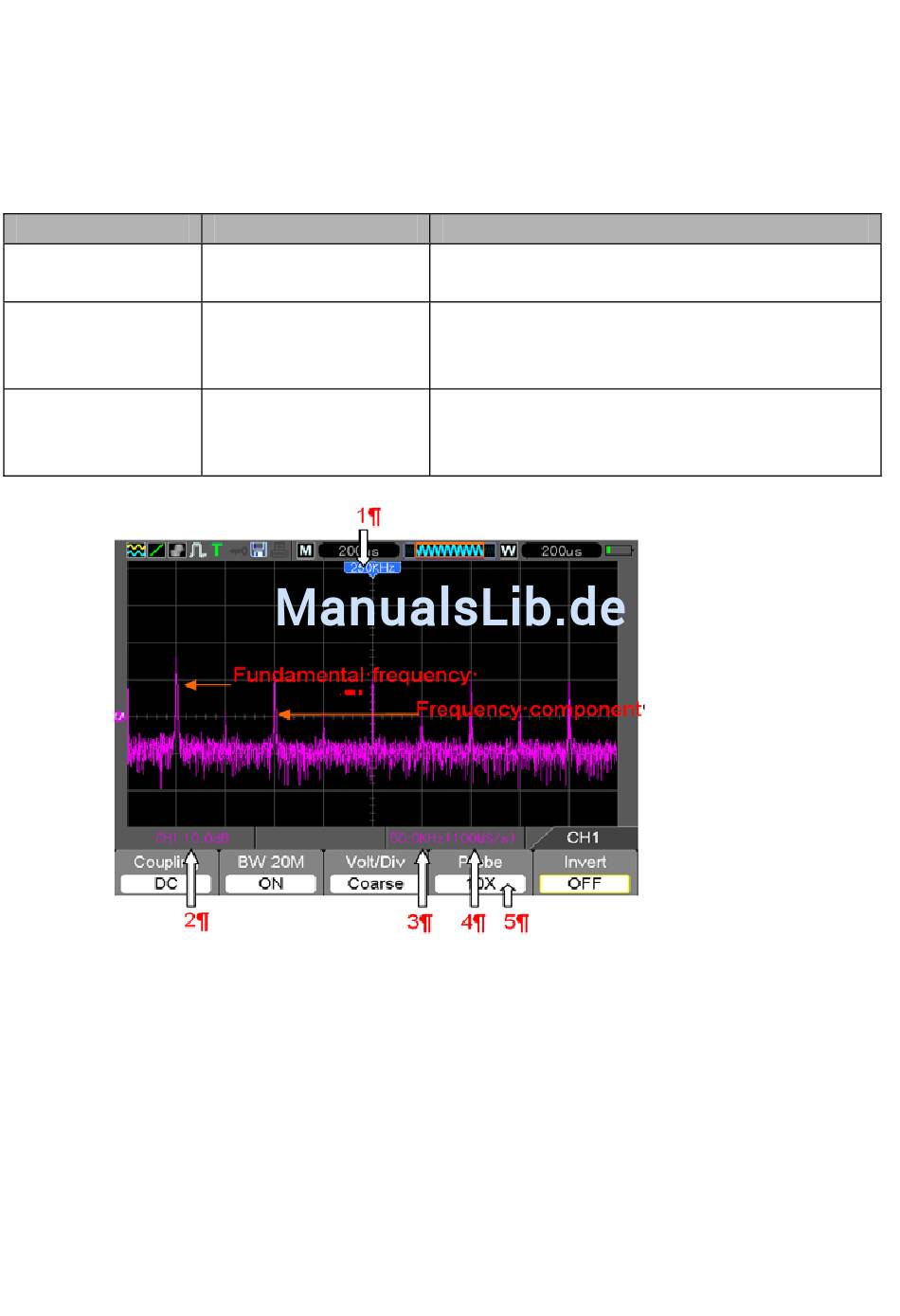

Siehe für Folgendes das Bild oben:
1.
Frequenz auf der mittleren Rasterlinie.
2.
Vertikale Skalierung in dB pro Skalenteil (0 dB= 1 V
3.
Horizontale Skalierung in Frequenz pro Skalenteil.
4.
Abtastrate in Anzahl der Abtastwerte pro Sekunde.
5.
FFT-Fenstertyp ist auf den gewünschten Typ eingestellt.
Einstellungen
CH1, CH2
Hanning, Flattop,
Rechteckig (Kein),
Bartlett, Blackman
X1, X2, X5, X10
Anmerkung
Zur Auswahl des als FFT-Quelle verwendeten
Kanals.
Wählt den FFT-Fenstertype aus. Für weitere
Informationen, siehe Abschnitt 5.3.1.3
Ändert
die
horizontale
FFT-Anzeige. Für detaillierte Informationen, siehe
.
Abschnitt 5.3.1.6
, (Math-Menü Seite 2 - F3)).
eff
30
.
Vergrößerung
MS6000-EU-DE V1.4
der
8/12
